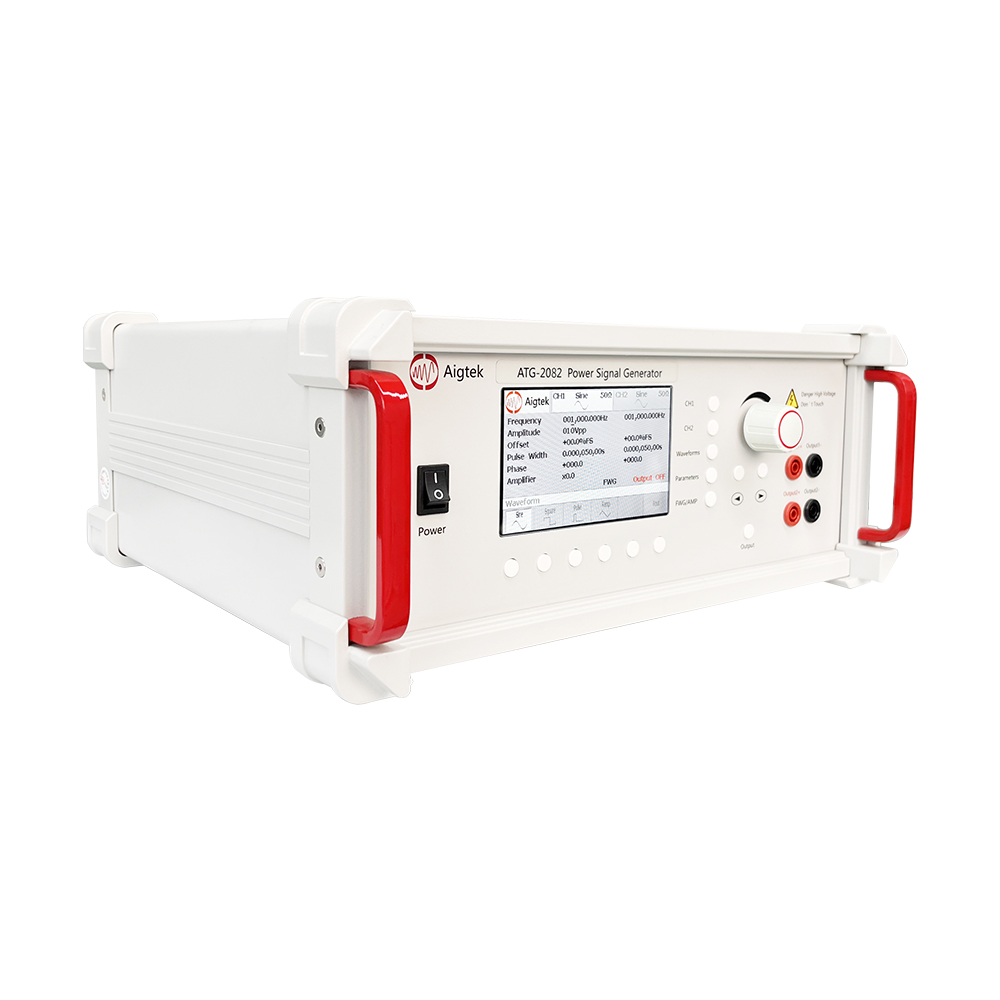

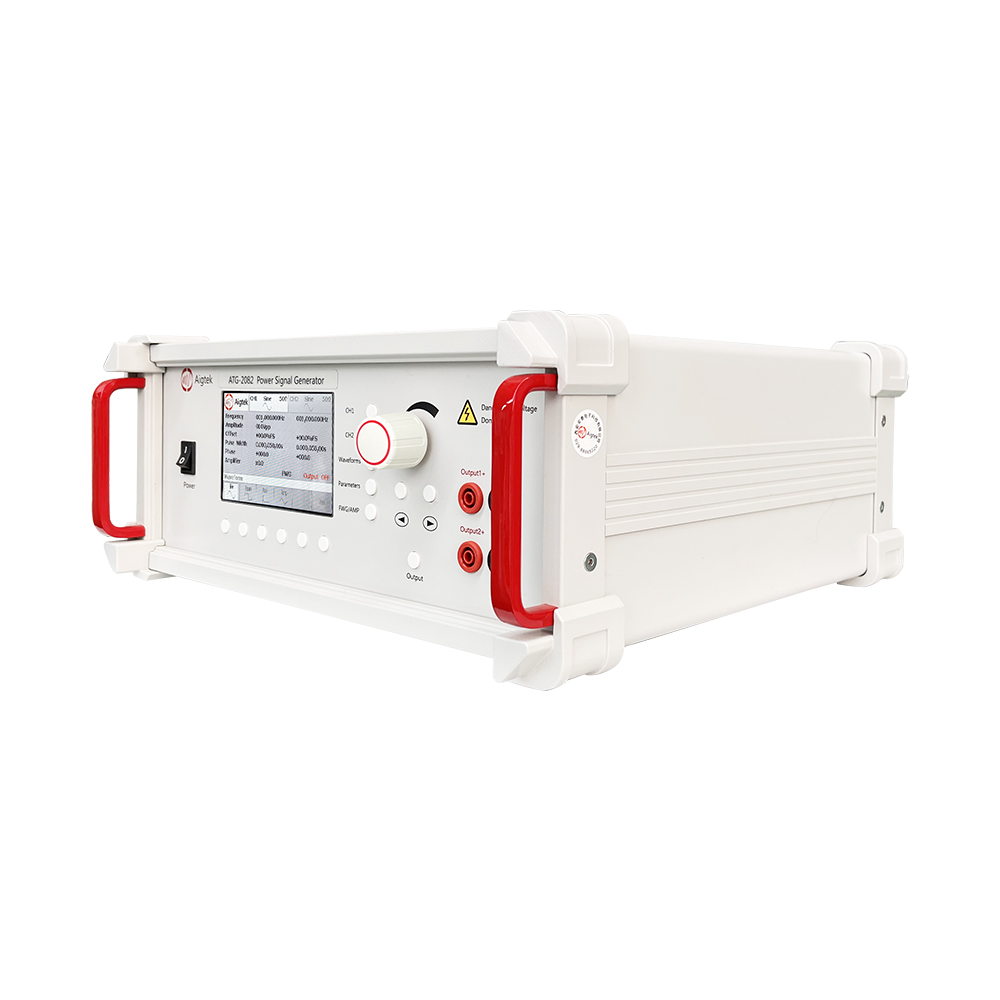

パワーシグナルソース AIGTEK（ATG-2082）の特徴

主な特長

2チャンネル構成
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：40 mAp/ch
最大出力電力：16 Wp/ch
帯域幅（-3 dB）：DC～200 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～120）
超高電圧2チャンネル出力
電圧・電流モニタ機能搭載

概要

ATG-2082は、ATGシリーズの超高電圧モデルであるATG-2081を2チャンネル化したパワーシグナルソースです。
最大800 Vp-p（±400 Vp）の超高電圧出力を2チャンネルで独立制御でき、高インピーダンス負荷や静電容量性負荷の駆動に最適です。
主な用途：
XY圧電ステージ
ナノポジショニングシステム
MEMSデバイス
静電アクチュエータ
高電圧絶縁試験
高耐圧材料評価
位相差制御実験

LCDパネル表示

LCDディスプレイにより各チャンネルの状態をリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
動作状態
保護状態
優れた視認性と操作性を実現しています。

動作モード

① パワーシグナルソースモード
内蔵信号源を使用して直接波形を生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
パルス幅
DCオフセット
波形選択
② パワーアンプモード
外部信号を入力し、高電圧アンプとして動作します。
用途例
任意波形増幅
圧電アクチュエータ駆動
MEMS試験
高電圧信号生成
静電アクチュエータ評価

電圧利得

ゲイン範囲
×0～×120
調整分解能
1ステップ
ATGシリーズ最大クラスのゲイン調整範囲を備えています。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータおよびAWGとの接続に対応します。

出力

チャンネル数
2チャンネル
出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
800 Vp-p
±400 Vp
ATGシリーズの中で最高クラスの高電圧出力です。
最大出力電流
周波数 最大出力電流DC～50 Hz 20 mAp
50 Hz超 40 mAp
最大出力電力
16 Wp/ch

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 19.9 kΩ以上
50 Hz超 9.9 kΩ以上
出力インピーダンス
切替式
100 Ω
5 kΩ
高インピーダンス負荷駆動に最適化されています。

モニタ機能

電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
400 V 4.0 V
800 Vp-p 8.0 Vp-p
電流モニタ
20 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.2 V
20 mA 0.4 V
40 mA 0.8 V
オシロスコープによるリアルタイム監視が可能です。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
S/N比
80 dB以上
高電圧出力でも優れた波形忠実度を維持します。

動特性

スルーレート
356 V/μs以上
高速な立ち上がり特性を持ち、
圧電素子
MEMS
静電アクチュエータ
超音波デバイス
などの高速応答用途に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
異常電流発生時に出力回路を保護します。
