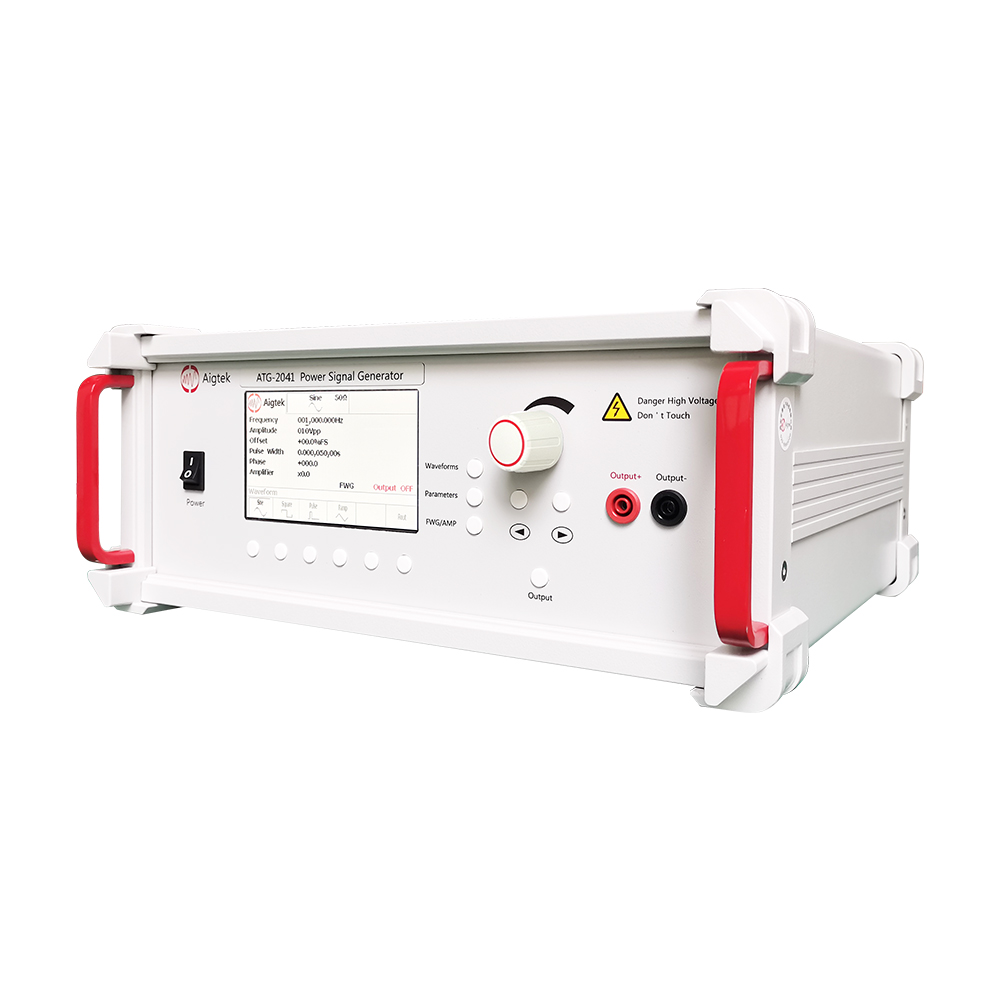

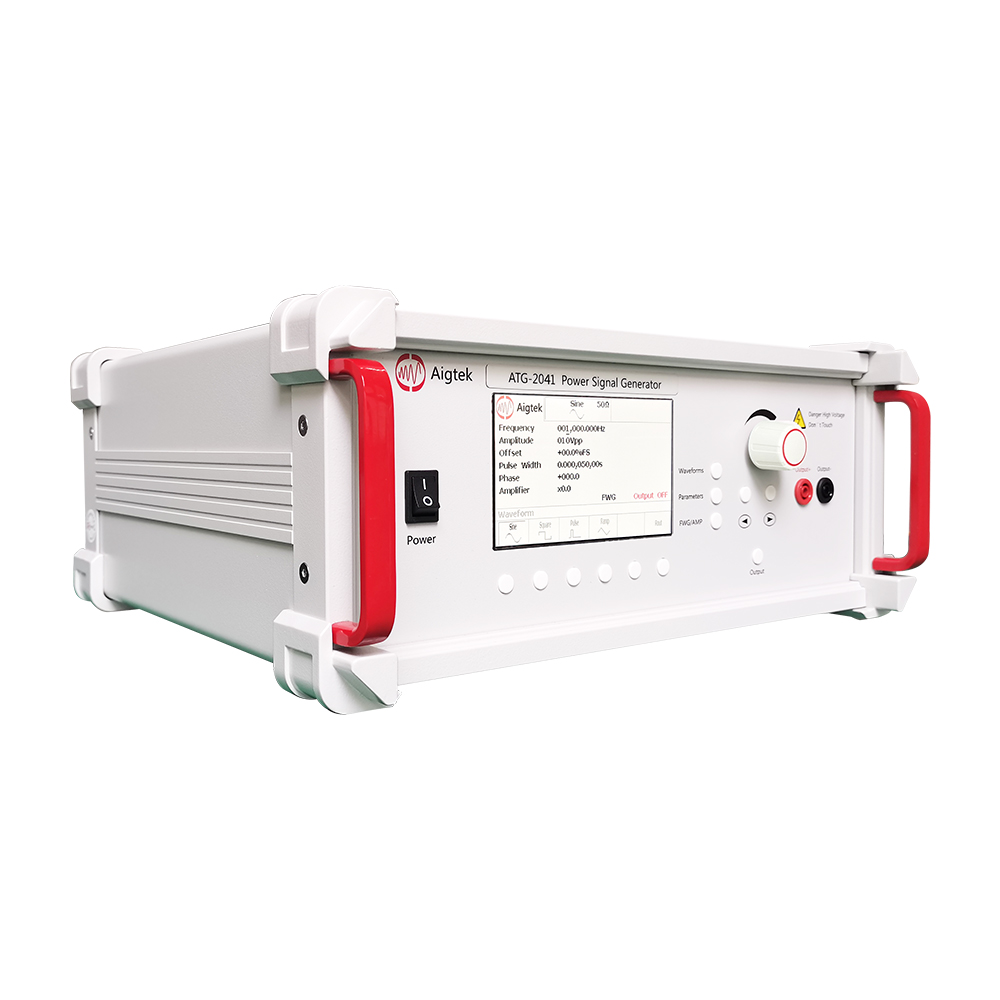

パワーシグナルソース AIGTEK（ATG-2041）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：400 Vp-p（±200 Vp）
最大出力電流：100 mAp
最大出力電力：20 Wp
帯域幅（-3 dB）：DC～500 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～60）
高速スルーレート：445 V/μs
高電圧・高インピーダンス負荷向け

概要

ATG-2041は、信号発生器と高電圧アンプを一体化したシングルチャンネルパワーシグナルソースです。
最大400 Vp-p（±200 Vp）の高電圧出力を実現し、ATG高電圧シリーズの中でも特に高電圧駆動を重視したモデルです。
以下の用途に適しています。
圧電セラミックス
MEMSデバイス
静電アクチュエータ
高インピーダンス負荷
高電圧絶縁試験
高耐圧電子部品評価

LCDパネル表示

LCDディスプレイによりリアルタイムで状態を表示します。
出力波形
出力電圧
周波数
ゲイン設定
出力状態
保護状態
視認性に優れた操作画面を採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源を使用して波形を出力します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
DCオフセット
パルス幅
波形選択
② パワーアンプモード
外部信号入力により高電圧アンプとして動作します。
主な用途
任意波形増幅
高電圧信号生成
圧電素子評価
MEMS駆動
静電アクチュエータ評価

電圧利得

ゲイン範囲
×0～×60
分解能
1ステップ
LCD表示で容易に設定できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータやAWGと接続できます。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
400 Vp-p
±200 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 50 mAp
50 Hz超 100 mAp
最大出力電力
20 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 3.95 kΩ以上
50 Hz超 1.95 kΩ以上
出力インピーダンス
切替式
50 Ω
2.5 kΩ
高インピーダンス負荷への最適なマッチングが可能です。

モニタ機能

電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
200 V 2.0 V
400 Vp-p 4.0 Vp-p
電流モニタ
10 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.1 V
50 mA 0.5 V
100 mA 1.0 V
オシロスコープへ直接接続してリアルタイム監視できます。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
S/N比
80 dB以上
低ひずみかつ高品位な波形出力を実現しています。

動特性

スルーレート
445 V/μs以上
高速な立ち上がり・立ち下がり特性を持ち、
圧電アクチュエータ
MEMS
静電アクチュエータ
超音波素子
などの高速応答用途に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
負荷異常時に出力回路を保護します。
