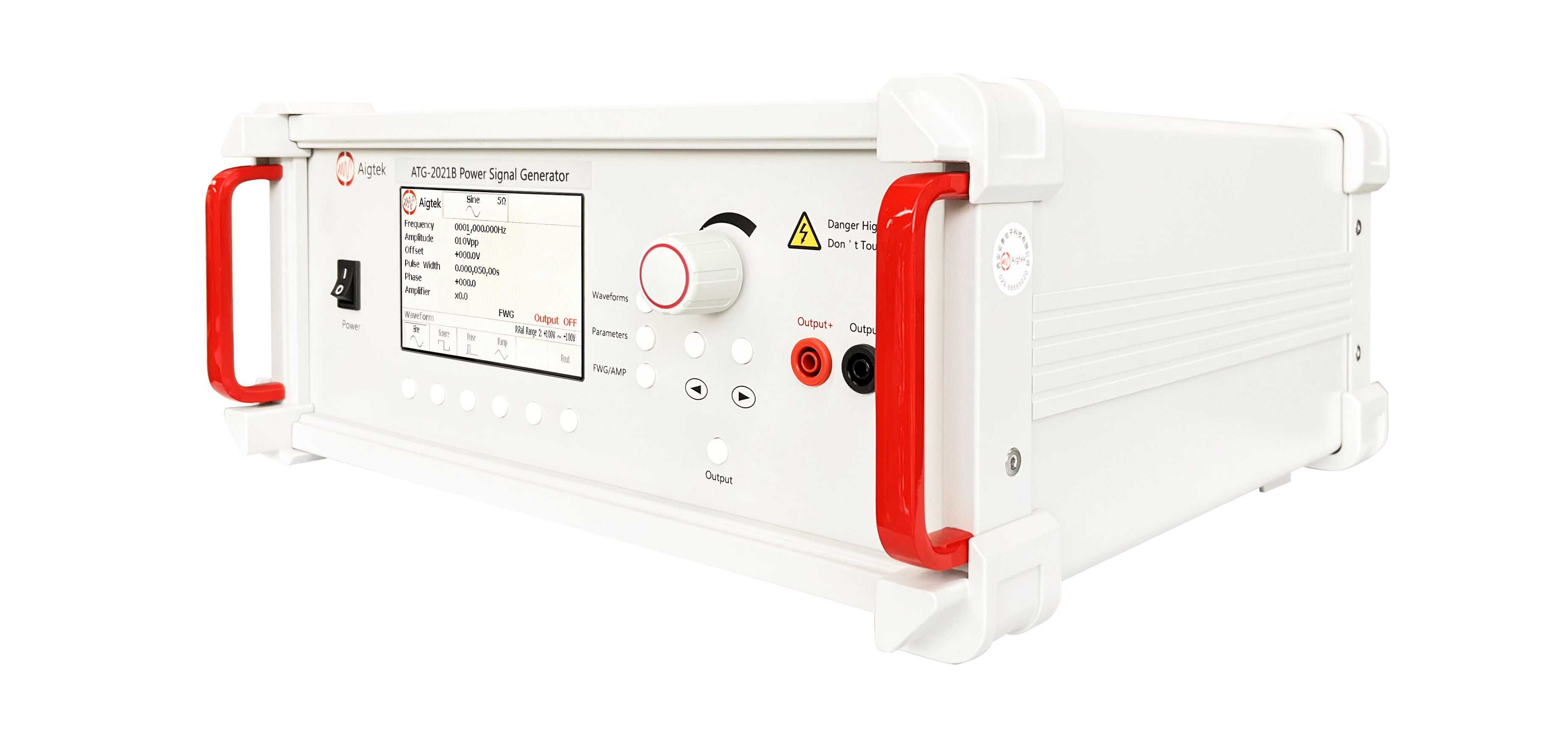

パワーシグナルソース AIGTEK（ATG-2021B）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波を内蔵生成
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp
最大出力電力：50 Wp
帯域幅（-3 dB）：DC～1 MHz
内部信号源／外部入力切替対応
デジタルゲイン調整（×0～60）
超高速スルーレート：445 V/μs
高電圧・広帯域信号源

概要

ATG-2021Bは、信号発生器と高電圧アンプを一体化したシングルチャンネルパワーシグナルソースです。
内部信号源を利用した波形出力と、外部信号入力による高電圧アンプの両方の機能を備えています。
最大200 Vp-p（±100 Vp）の高電圧出力とDC～1 MHzの広帯域性能を実現しており、圧電アクチュエータ、MEMS、超音波トランスデューサ、静電アクチュエータなどの高電圧・高速駆動用途に最適です。

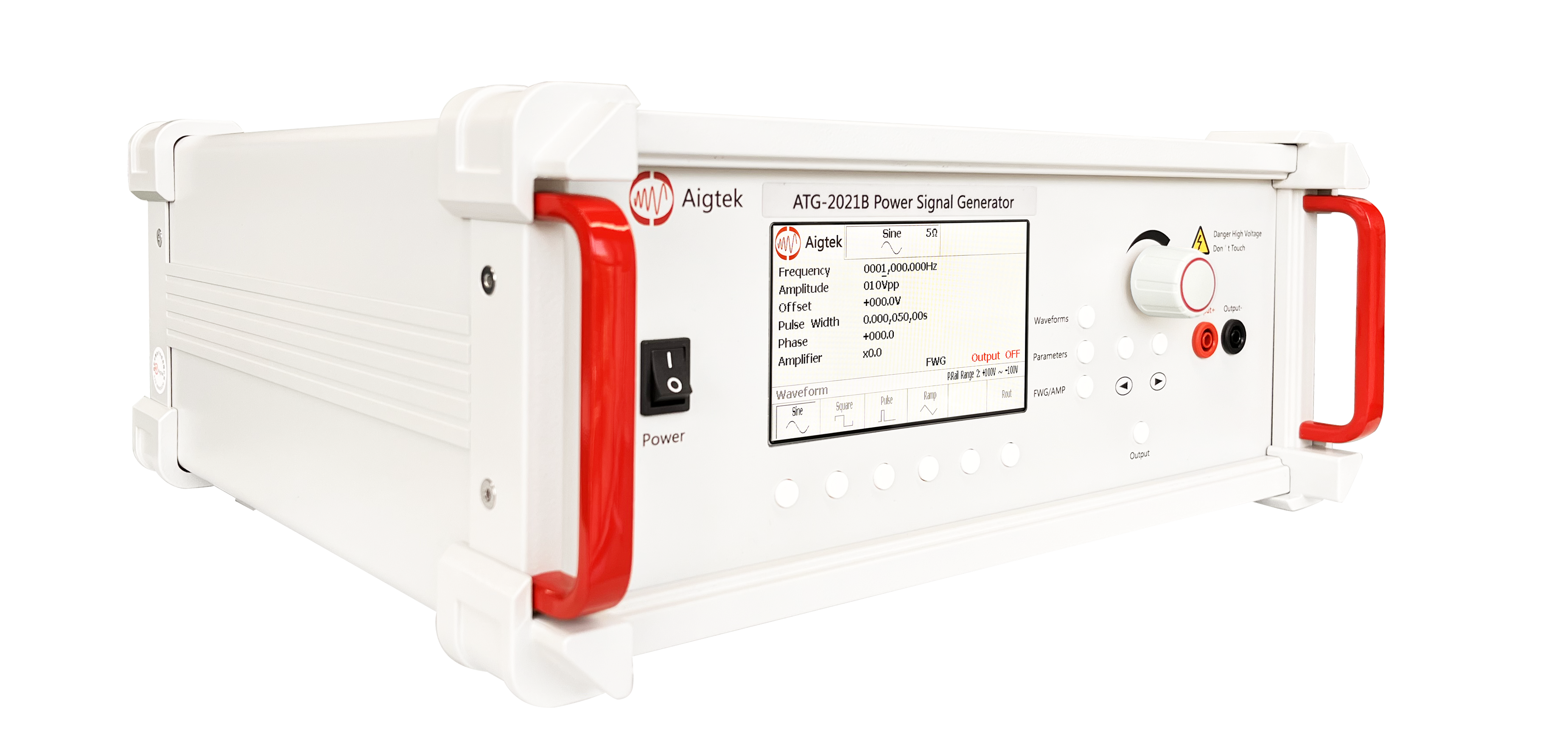

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイムに表示します。
出力波形
出力電圧
周波数
ゲイン設定
動作状態
保護状態
わかりやすいインターフェースで簡単に設定できます。

動作モード

① パワーシグナルソースモード
内蔵信号源により波形を直接出力します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
出力周波数
出力電圧
パルス幅
DCオフセット
波形選択
② アンプモード
外部信号を入力し高電圧アンプとして使用できます。
主な用途
任意波形の高電圧増幅
ファンクションジェネレータ出力増幅
圧電素子駆動
MEMS評価

電圧利得

ゲイン範囲
×0～×60
調整分解能
1ステップ
LCD表示を見ながら簡単に設定できます。

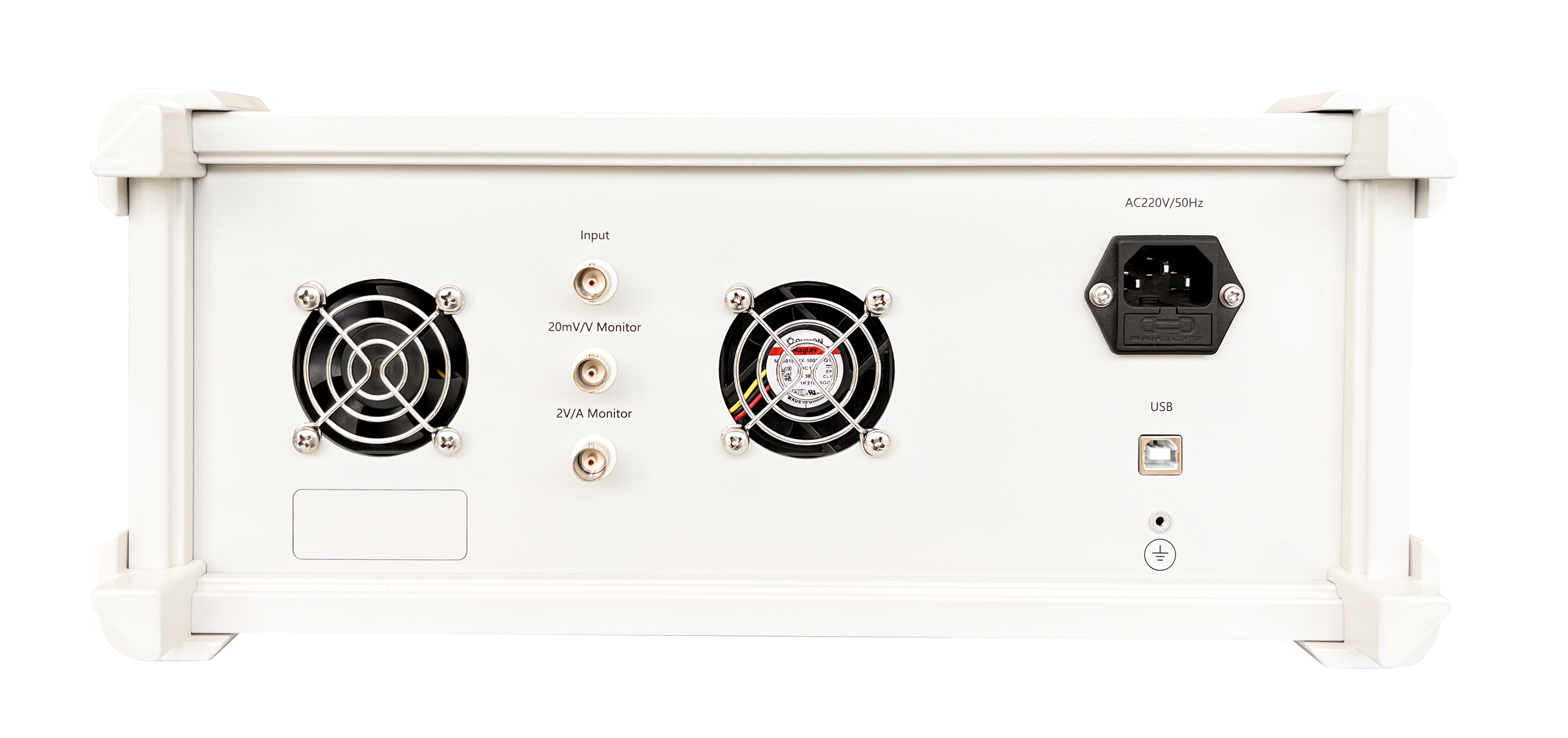

入力

入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
入力振幅
0～10 Vp-p
市販のファンクションジェネレータや任意波形発生器と接続可能です。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
200 Vp-p
±100 Vp
出力レンジ
レンジ 出力範囲Range 1 +40 V～-160 V
Range 2 +100 V～-100 V
Range 3 +160 V～-40 V
圧電素子駆動に最適なオフセットレンジを提供します。
最大出力電流
周波数 最大出力電流DC～50 Hz 250 mAp
50 Hz超 500 mAp
最大出力電力
50 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 395 Ω以上
50 Hz超 195 Ω以上
出力インピーダンス
切替可能
5 Ω
50 Ω

モニタ機能

電圧モニタ
20 mV/V
精度：±5% FS
例
出力電圧 モニタ出力50 V 1.0 V
100 V 2.0 V
200 Vp-p 4.0 Vp-p
電流モニタ
2 V/A
精度：±5% FS
例
出力電流 モニタ出力100 mA 0.2 V
250 mA 0.5 V
500 mA 1.0 V
オシロスコープへ直接接続し、リアルタイム監視できます。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
非常に低ひずみな出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
445 V/μs以上
非常に高速な立ち上がり性能を持ち、
圧電アクチュエータ
MEMS
高速静電素子
超音波トランスデューサ
などの駆動に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力ゼロドリフト
±0.1 V以下
高い出力安定性を実現しています。

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
過負荷時に出力を保護します。
