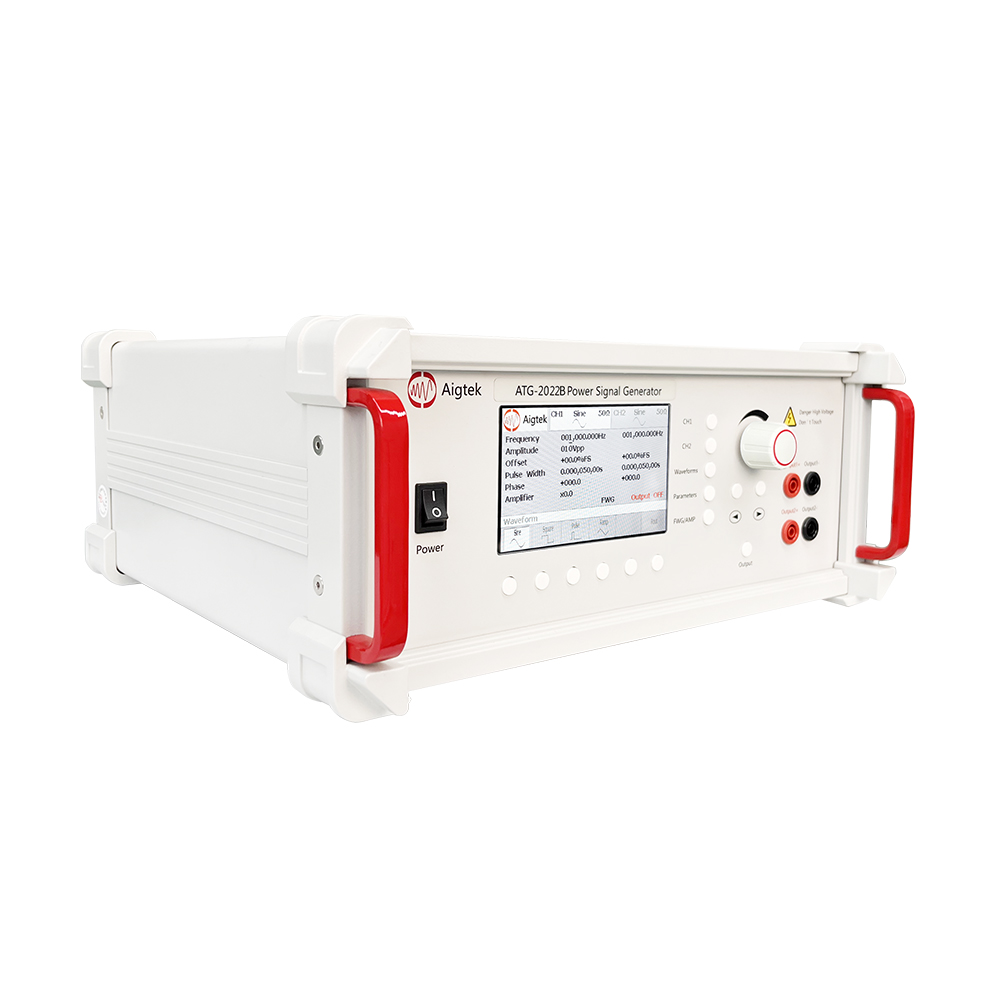

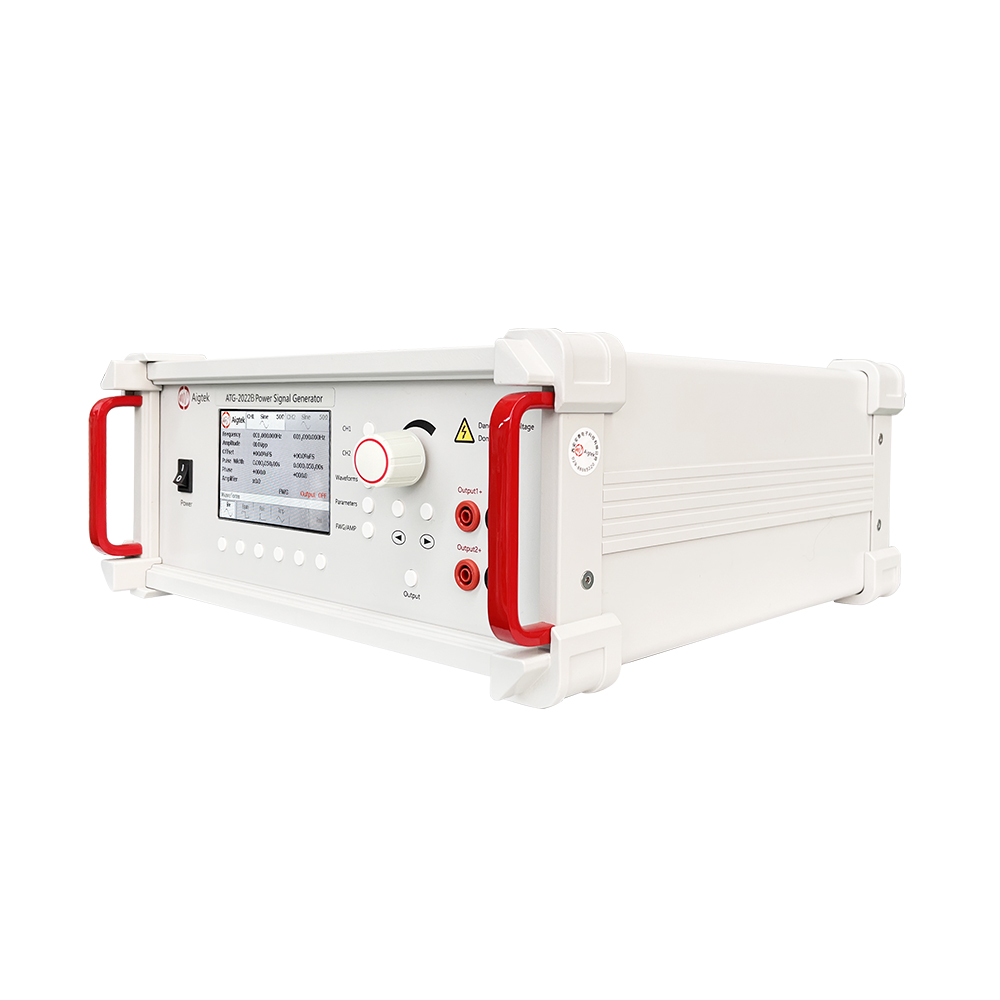

パワーシグナルソース AIGTEK（ATG-2022B）の特徴

主な特長

2チャンネル構成
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp/ch
最大出力電力：50 Wp/ch
帯域幅（-3 dB）：DC～1 MHz
内蔵信号源搭載
外部信号入力によるアンプ動作対応
デジタルゲイン調整（×0～60）
高速スルーレート：445 V/μs

概要

ATG-2022Bは、ATG-2021Bの2チャンネル版となる高電圧パワーシグナルソースです。
2チャンネルを独立して制御できるため、
2軸圧電アクチュエータ駆動
XYナノポジショニングステージ
差動駆動システム
位相制御試験
電極対向駆動
などの用途に適しています。
最大200 Vp-p（±100 Vp）の高電圧出力とDC～1 MHzの広帯域性能を組み合わせた高機能モデルです。

LCDパネル表示

LCDディスプレイにより各チャンネルの状態をリアルタイムで表示します。
波形設定
出力電圧
周波数
ゲイン設定
出力状態
保護状態
視認性の高いインターフェースを採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源を利用して波形を生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
波形
周波数
出力電圧
DCオフセット
パルス幅
② パワーアンプモード
外部信号入力により高電圧アンプとして動作します。
主な用途
任意波形増幅
圧電アクチュエータ駆動
MEMS評価
超音波トランスデューサ駆動
高電圧波形再生

電圧利得

ゲイン設定
×0～×60
分解能
1ステップ
LCD表示を確認しながら簡単に設定可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
入力振幅
0～10 Vp-p
一般的なファンクションジェネレータやAWGに対応します。

出力

チャンネル数
2チャンネル
出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
200 Vp-p
±100 Vp
出力レンジ
レンジ 出力範囲Range 1 +40 V～-160 V
Range 2 +100 V～-100 V
Range 3 +160 V～-40 V
最大出力電流
周波数 最大出力電流DC～50 Hz 250 mAp
50 Hz超 500 mAp
最大出力電力
50 Wp/ch

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 395 Ω以上
50 Hz超 195 Ω以上
出力インピーダンス
切替式
5 Ω
50 Ω

モニタ機能

電圧モニタ
20 mV/V
精度：±5% FS
例
出力電圧 モニタ出力50 V 1.0 V
100 V 2.0 V
200 Vp-p 4.0 Vp-p
電流モニタ
2 V/A
精度：±5% FS
例
出力電流 モニタ出力100 mA 0.2 V
250 mA 0.5 V
500 mA 1.0 V
オシロスコープへ直接接続して監視できます。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
非常に低ひずみの高品質な出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
445 V/μs以上
高周波・高速応答用途に対応します。
適用例
圧電アクチュエータ
MEMS
超音波振動子
高速静電アクチュエータ
ナノポジショニング

精度

出力電圧誤差
±3% FS
条件：1 kHz
ゼロドリフト
±0.1 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
負荷異常時に出力を保護します。
