パワーシグナルソース AIGTEK（ATG-2032）の特徴

概要

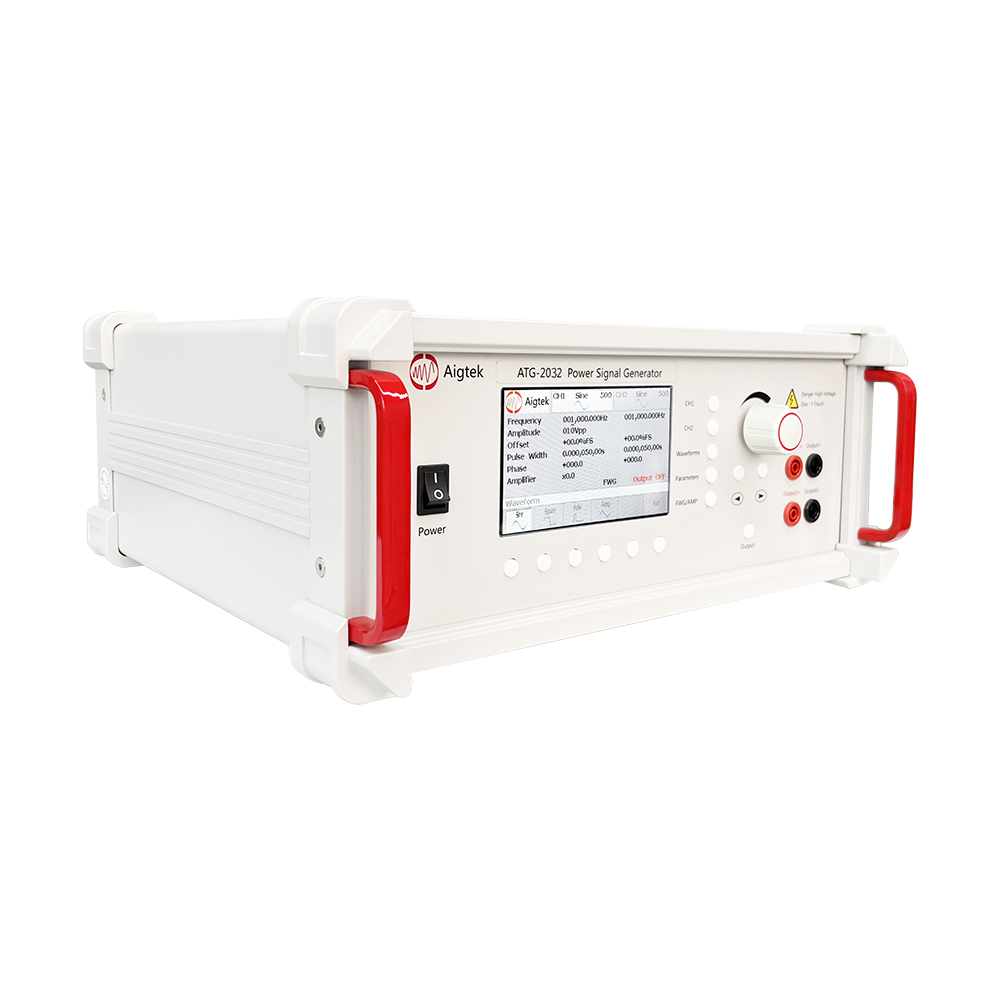

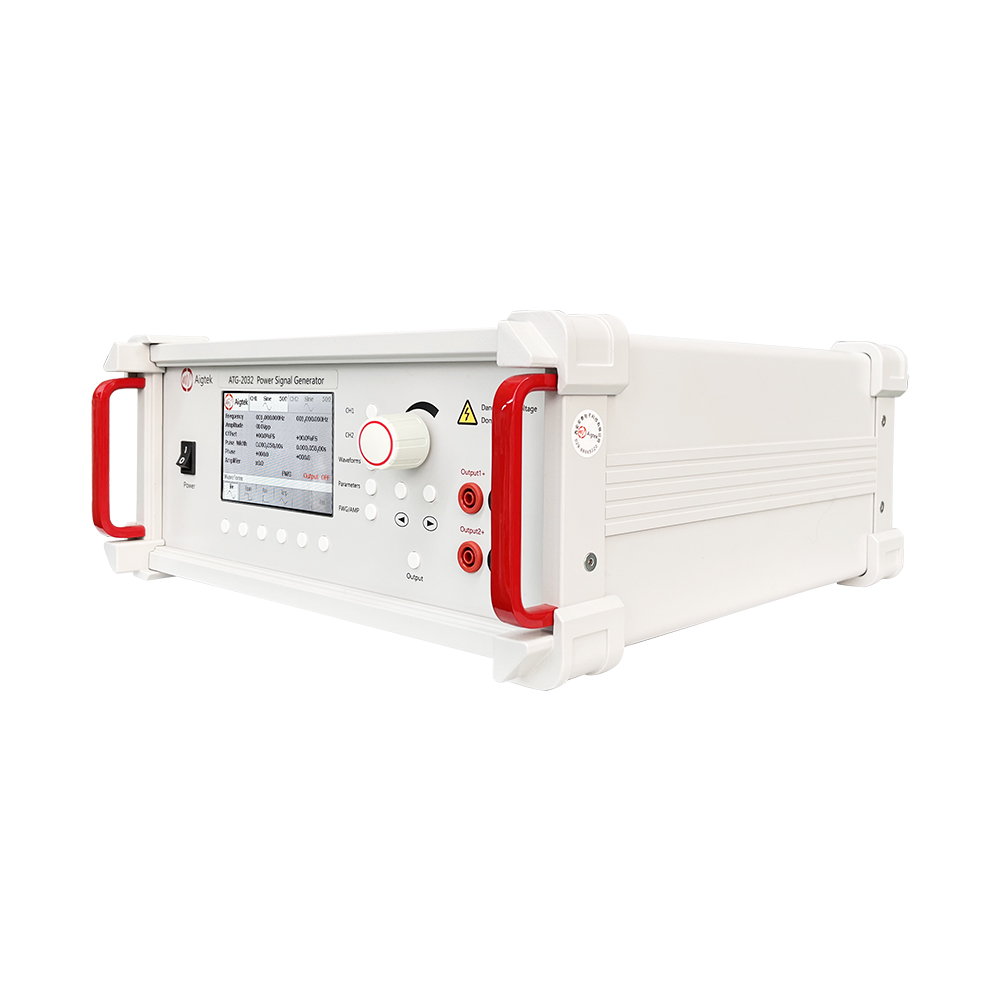

ATG-2032は、ATG-2031の2チャンネル版となる高電圧パワーシグナルソースです。
最大300 Vp-p（±150 Vp）の高電圧出力とDC～500 kHzの広帯域性能を備え、2チャンネル独立制御に対応しています。
以下の用途に最適です。
XY圧電ステージ
ナノポジショニングシステム
MEMS評価
静電アクチュエータ駆動
位相制御実験
高電圧差動評価

LCDパネル表示

LCDディスプレイにより各チャンネルの状態をリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
動作状態
保護状態
わかりやすく操作性の高いインターフェースを採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源による波形出力
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
DCオフセット
パルス幅
波形選択
② パワーアンプモード
外部信号を入力し高電圧アンプとして動作します。
主な用途
任意波形の増幅
圧電素子駆動
MEMS評価
高電圧波形印加
高速応答試験

電圧利得

ゲイン範囲
×0～×50
調整分解能
1ステップ
LCD表示を見ながら容易に設定できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータおよびAWGに対応します。

出力

チャンネル数
2チャンネル
出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
300 Vp-p
±150 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 60 mAp
50 Hz超 120 mAp
最大出力電力
18 Wp/ch

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 2.45 kΩ以上
50 Hz超 1.2 kΩ以上
出力インピーダンス
切替式
50 Ω
2.5 kΩ
高インピーダンス負荷との整合に最適です。

モニタ機能

電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
150 V 1.5 V
300 Vp-p 3.0 Vp-p
電流モニタ
10 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.1 V
50 mA 0.5 V
100 mA 1.0 V
オシロスコープでリアルタイム監視が可能です。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
極めて低ひずみな高電圧出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
334 V/μs以上
高速な立ち上がり・立ち下がり特性を持ち、
圧電アクチュエータ
MEMSデバイス
静電アクチュエータ
超音波トランスデューサ
などの高速駆動に対応します。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力ゼロドリフト
±0.1 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
異常電流発生時に出力回路を保護します。
