パワーシグナルソース AIGTEK（ATG-2042）の特徴

主な特長

2チャンネル構成
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：400 Vp-p（±200 Vp）
最大出力電流：100 mAp/ch
最大出力電力：20 Wp/ch
帯域幅（-3 dB）：DC～500 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～60）
高速スルーレート：445 V/μs
高電圧2チャンネル同期出力対応

概要

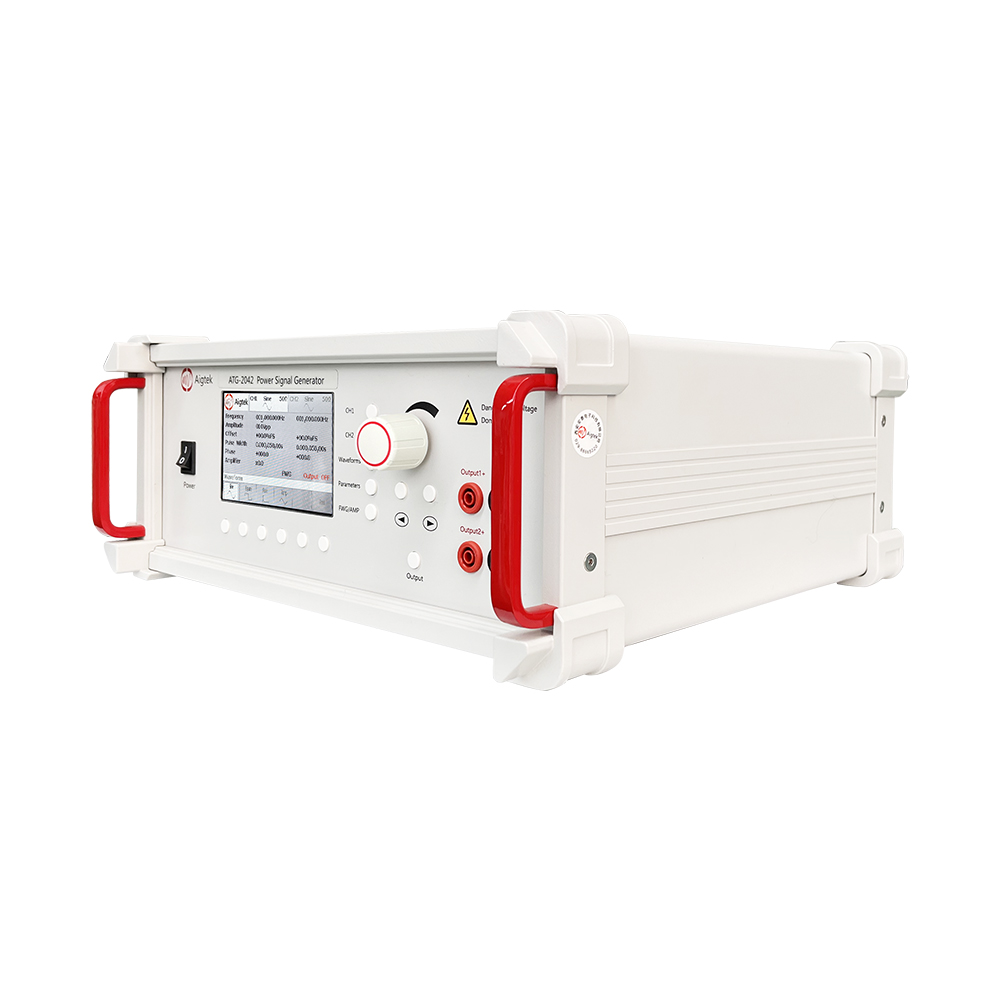

ATG-2042は、信号発生器と高電圧アンプを一体化した2チャンネル・パワーシグナルソースです。
最大400 Vp-p（±200 Vp）の高電圧出力を2チャンネル独立して出力できるため、
XY圧電ステージ
ナノポジショニングシステム
MEMSデバイス
静電アクチュエータ
位相制御実験
高電圧印加試験
などの用途に最適です。

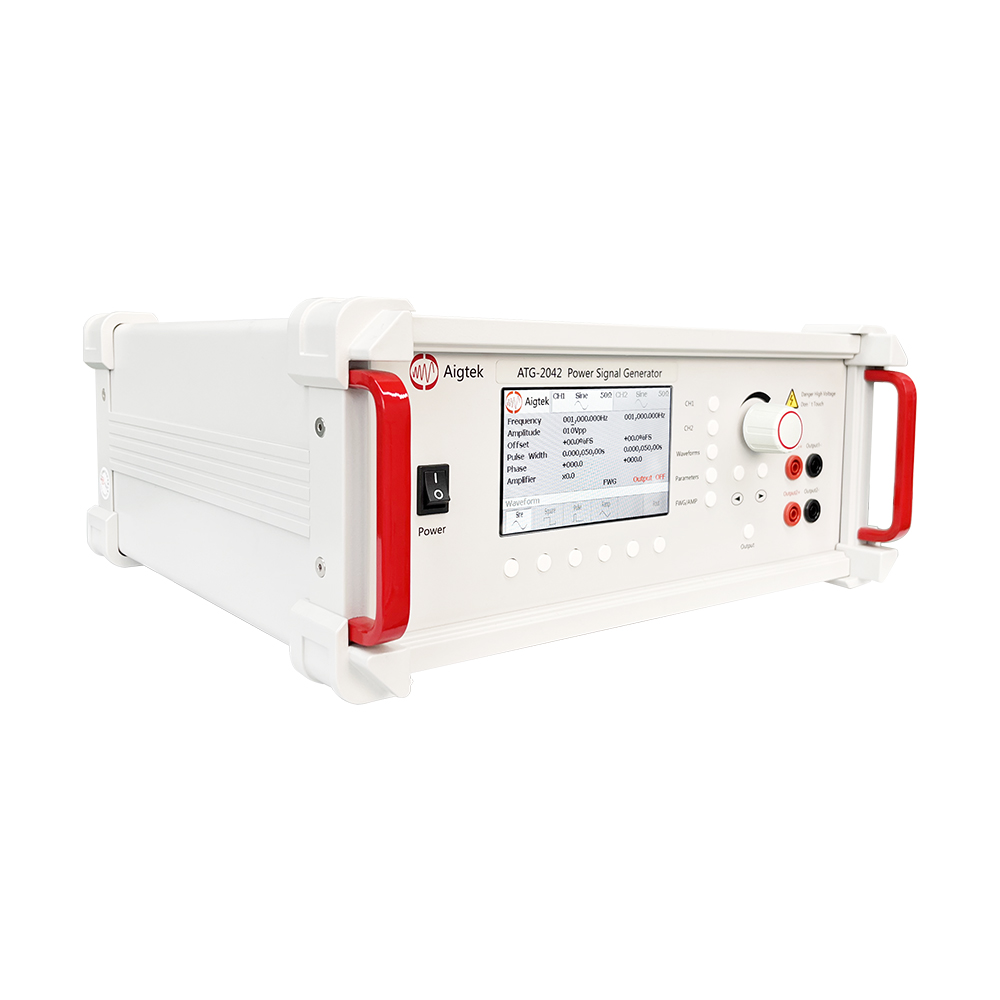

LCDパネル表示

LCDディスプレイにより各チャンネルの状態をリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
出力状態
保護状態
優れた視認性と操作性を実現しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源により直接波形を出力できます。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定項目
周波数
出力振幅
DCオフセット
パルス幅
波形選択
② パワーアンプモード
外部信号を入力して高電圧アンプとして使用できます。
対応用途
任意波形増幅
圧電アクチュエータ駆動
MEMS評価
高電圧波形生成
静電アクチュエータ試験

電圧利得

ゲイン範囲
×0～×60
調整分解能
1ステップ
LCD表示により簡単に設定可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
入力振幅
0～10 Vp-p
一般的なファンクションジェネレータやAWGを接続できます。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
800 Vp-p
±400 Vp
ATGシリーズ最高クラスの出力電圧です。
最大出力電流
周波数 最大出力電流DC～50 Hz 20 mAp
50 Hz超 40 mAp
最大出力電力
16 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 3.95 kΩ以上
50 Hz超 1.95 kΩ以上
出力インピーダンス
切替式
50 Ω
2.5 kΩ
高インピーダンス負荷への最適なマッチングが可能です。

モニタ機能

出力性能
推奨最小負荷
周波数 負荷条件DC～50 Hz 3.95 kΩ以上
50 Hz超 1.95 kΩ以上
出力インピーダンス
切替式
50 Ω
2.5 kΩ
高インピーダンス負荷との整合に優れています。
モニタ機能
電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
200 V 2.0 V
400 Vp-p 4.0 Vp-p
電流モニタ
10 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.1 V
50 mA 0.5 V
100 mA 1.0 V
オシロスコープによるリアルタイム監視が可能です。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
S/N比
80 dB以上
低ひずみで高品質な高電圧出力を実現しています。

動特性

スルーレート
445 V/μs以上
高速応答性能を持ち、
MEMS
圧電アクチュエータ
静電アクチュエータ
超音波デバイス
などに適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
出力過負荷時に装置を保護します。
