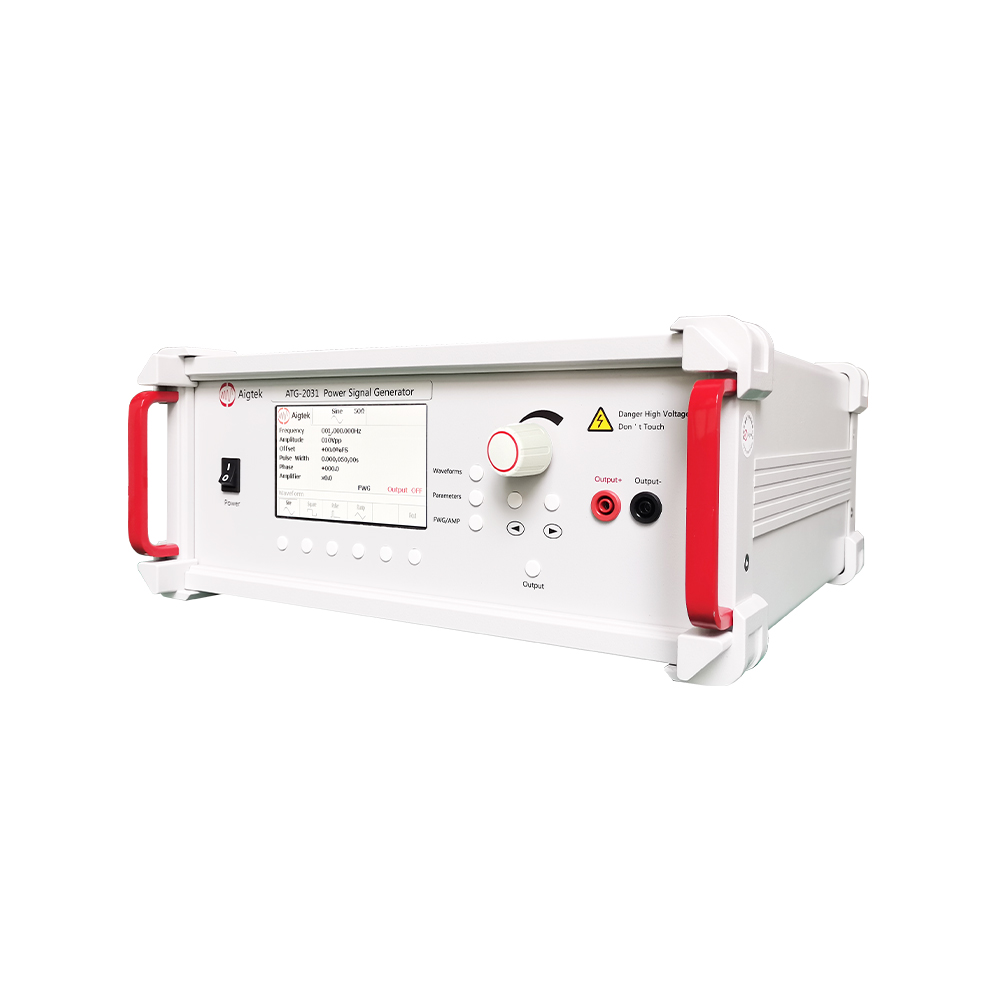

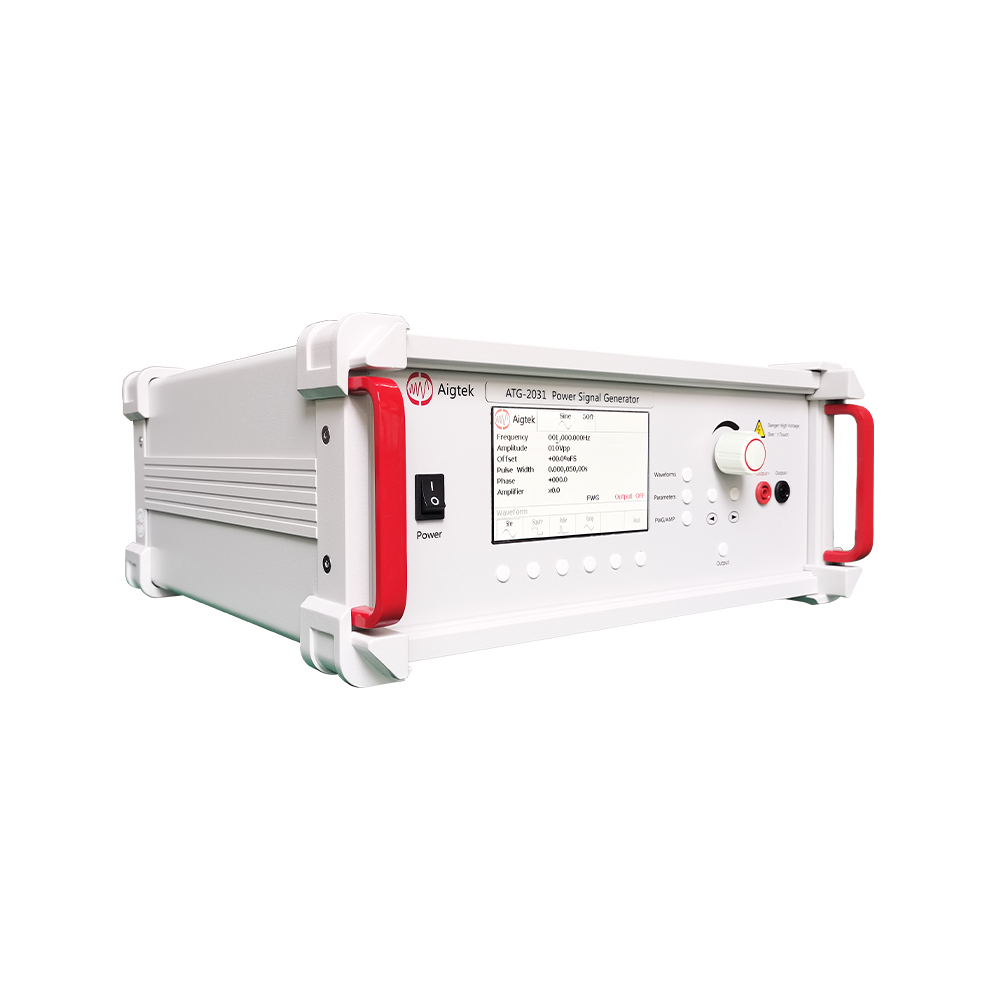

パワーシグナルソース AIGTEK（ATG-2031）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波を内蔵生成
最大出力電圧：300 Vp-p（±150 Vp）
最大出力電流：120 mAp
最大出力電力：18 Wp
帯域幅（-3 dB）：DC～500 kHz
内部信号源／外部入力切替対応
デジタルゲイン調整（×0～50）
高電圧・広帯域信号源
電圧・電流モニタ出力搭載

概要

ATG-2031は、信号発生器と高電圧アンプを一体化したシングルチャンネルパワーシグナルソースです。
最大300 Vp-p（±150 Vp）の高電圧出力とDC～500 kHzの広帯域性能を備えており、
圧電セラミックス
MEMSデバイス
静電アクチュエータ
超音波トランスデューサ
高インピーダンス負荷
などの駆動および評価用途に適しています。

LCDパネル表示

LCDディスプレイにより各種情報をリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
動作状態
保護状態
視認性に優れたユーザーインターフェースを採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源により直接波形出力が可能です。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
出力周波数
振幅
波形
DCオフセット
パルス幅
② パワーアンプモード
外部信号を入力して高電圧アンプとして使用できます。
主な用途
任意波形増幅
圧電デバイス駆動
MEMS評価
高電圧信号生成

電圧利得

利得範囲
×0～×50
調整分解能
1ステップ
LCD表示を見ながら容易に設定できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
入力振幅
0～10 Vp-p
各種ファンクションジェネレータとの接続が可能です。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
300 Vp-p
±150 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 60 mAp
50 Hz超 120 mAp
最大出力電力
18 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 2.45 kΩ以上
50 Hz超 1.2 kΩ以上
出力インピーダンス
切替式
50 Ω
2.5 kΩ
高インピーダンス負荷との整合に優れています。

モニタ機能

電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
150 V 1.5 V
300 Vp-p 3.0 Vp-p
電流モニタ
10 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.1 V
50 mA 0.5 V
100 mA 1.0 V
オシロスコープで出力状態をリアルタイムに確認できます。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
低ひずみで高品質な波形出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
334 V/μs以上
高速な立ち上がり特性により、
圧電素子
MEMS
超音波振動子
などの高速駆動に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.1 V以下
安定した高電圧出力が可能です。

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
異常電流発生時に出力回路を保護します。
