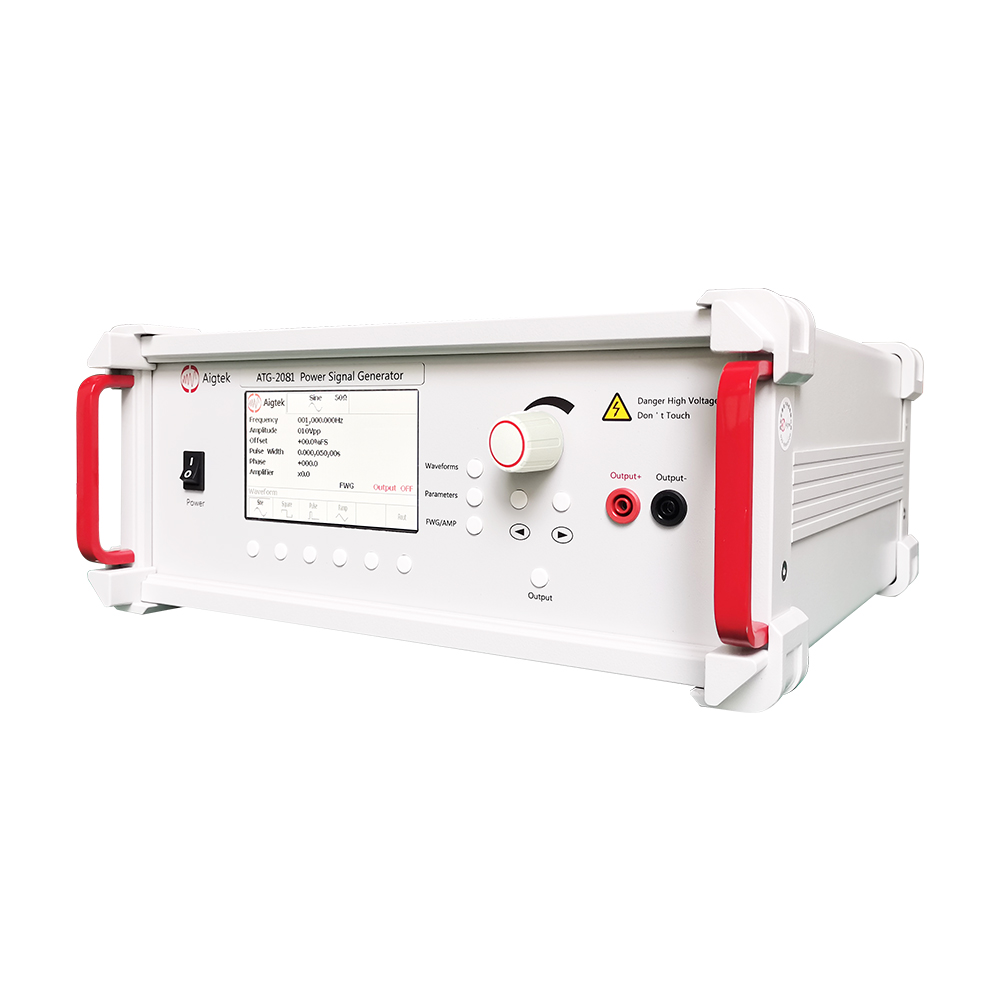

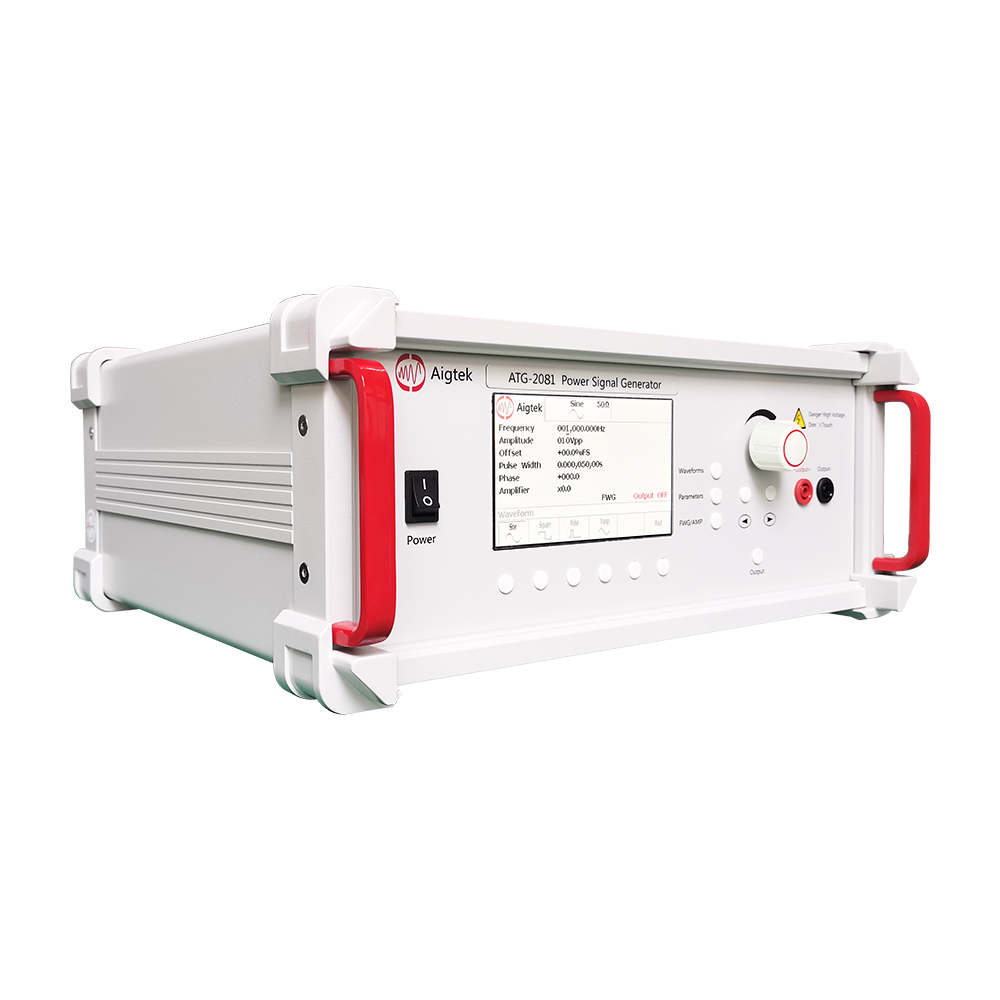

パワーシグナルソース AIGTEK（ATG-2081）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：40 mAp
最大出力電力：16 Wp
帯域幅（-3 dB）：DC～200 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～120）
超高電圧出力対応
電圧・電流モニタ出力搭載

概要

ATG-2081は、ATG高電圧シリーズの中でも超高電圧出力に特化したシングルチャンネル・パワーシグナルソースです。
最大800 Vp-p（±400 Vp）の出力電圧を実現し、高インピーダンス負荷への高電圧印加に最適化されています。
以下の用途に適しています。
圧電セラミックス
MEMSデバイス
静電アクチュエータ
高耐圧電子部品評価
絶縁材料試験
高電圧研究開発
キャパシティブ負荷駆動

LCDパネル表示

LCDディスプレイにより以下の情報をリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
動作状態
保護状態
視認性が高く直感的な操作が可能です。

動作モード

① パワーシグナルソースモード
本体内蔵信号源を利用して直接波形を生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
DCオフセット
パルス幅
波形選択
② パワーアンプモード
外部信号を入力して高電圧アンプとして動作します。
主な用途
任意波形増幅
高電圧波形生成
圧電素子駆動
MEMS評価
静電アクチュエータ駆動

電圧利得

ゲイン範囲
×0～×120
調整分解能
1ステップ
ATGシリーズの中でも最大クラスのゲイン設定が可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
ファンクションジェネレータやAWGから直接入力できます。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
800 Vp-p
±400 Vp
ATGシリーズ最高クラスの出力電圧です。
最大出力電流
周波数 最大出力電流DC～50 Hz 20 mAp
50 Hz超 40 mAp
最大出力電力
16 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 19.9 kΩ以上
50 Hz超 9.9 kΩ以上
出力インピーダンス
切替式
100 Ω
5 kΩ
極めて高い負荷インピーダンス用途に適しています。

モニタ機能

電圧モニタ
10 mV/V
精度：±5% FS
例
出力電圧 モニタ出力100 V 1.0 V
400 V 4.0 V
800 Vp-p 8.0 Vp-p
電流モニタ
20 V/A
精度：±5% FS
例
出力電流 モニタ出力10 mA 0.2 V
20 mA 0.4 V
40 mA 0.8 V
オシロスコープによるリアルタイム監視に対応しています。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、100 Vp-p
S/N比
80 dB以上
高電圧出力でも優れた波形再現性を実現しています。

動特性

スルーレート
356 V/μs以上
高速立ち上がり性能により、
圧電アクチュエータ
MEMS
静電アクチュエータ
超音波デバイス
などの高速駆動用途に対応します。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力ゼロドリフト
±0.3 V以下

信号源機能

DCオフセット
±40%
パルス幅設定
5～95%

保護機能

過電流保護
過負荷時に出力回路を保護します。
