製品情報
シングルチャンネル
最大出力電圧：1600 Vp-p（±800 Vp）
最大出力電流：50 mAp
帯域幅（-3 dB）：DC～400 kHz
スルーレート：1420 V/μs以上
差動出力対応
電圧モニタ出力搭載（10 mV/V）

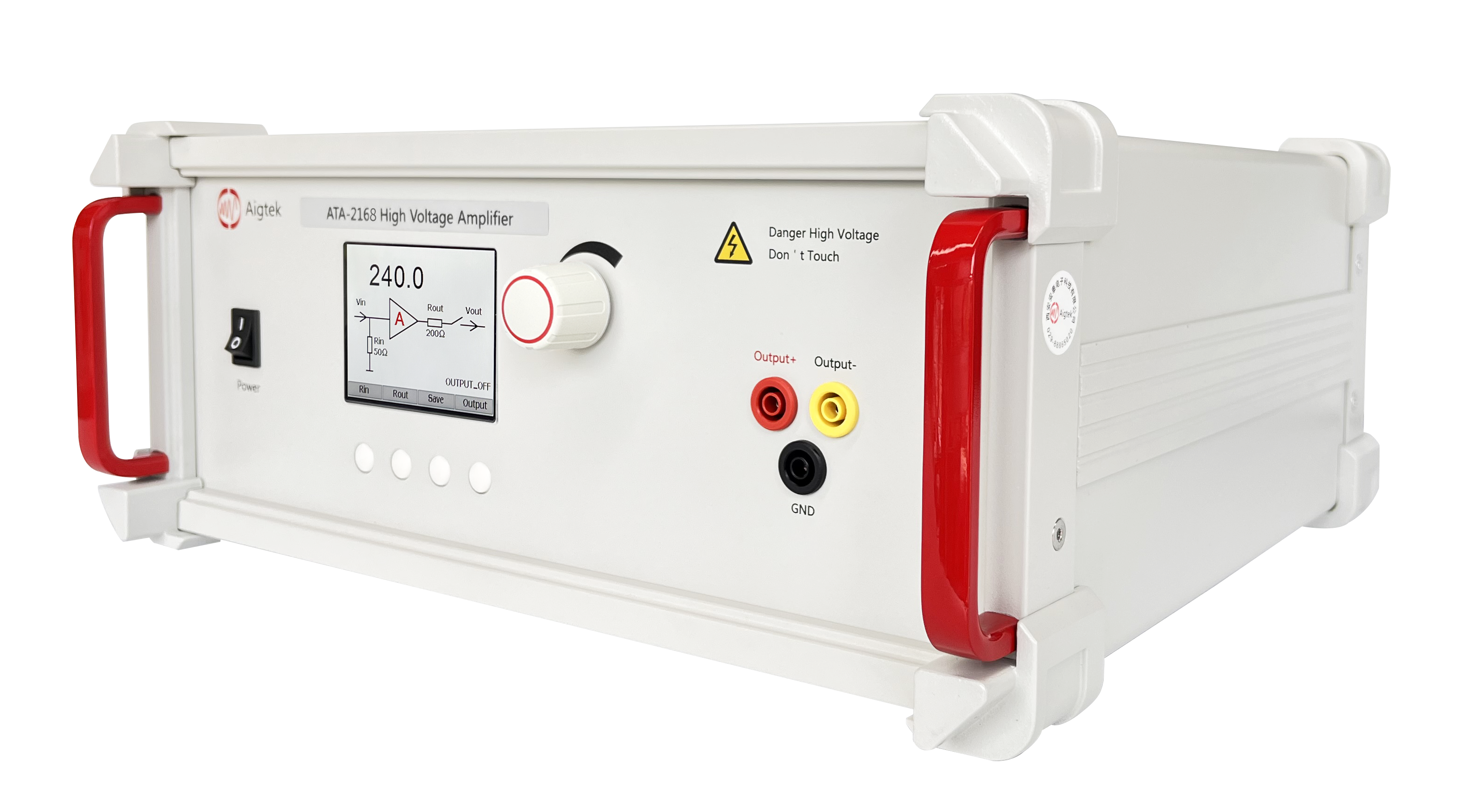

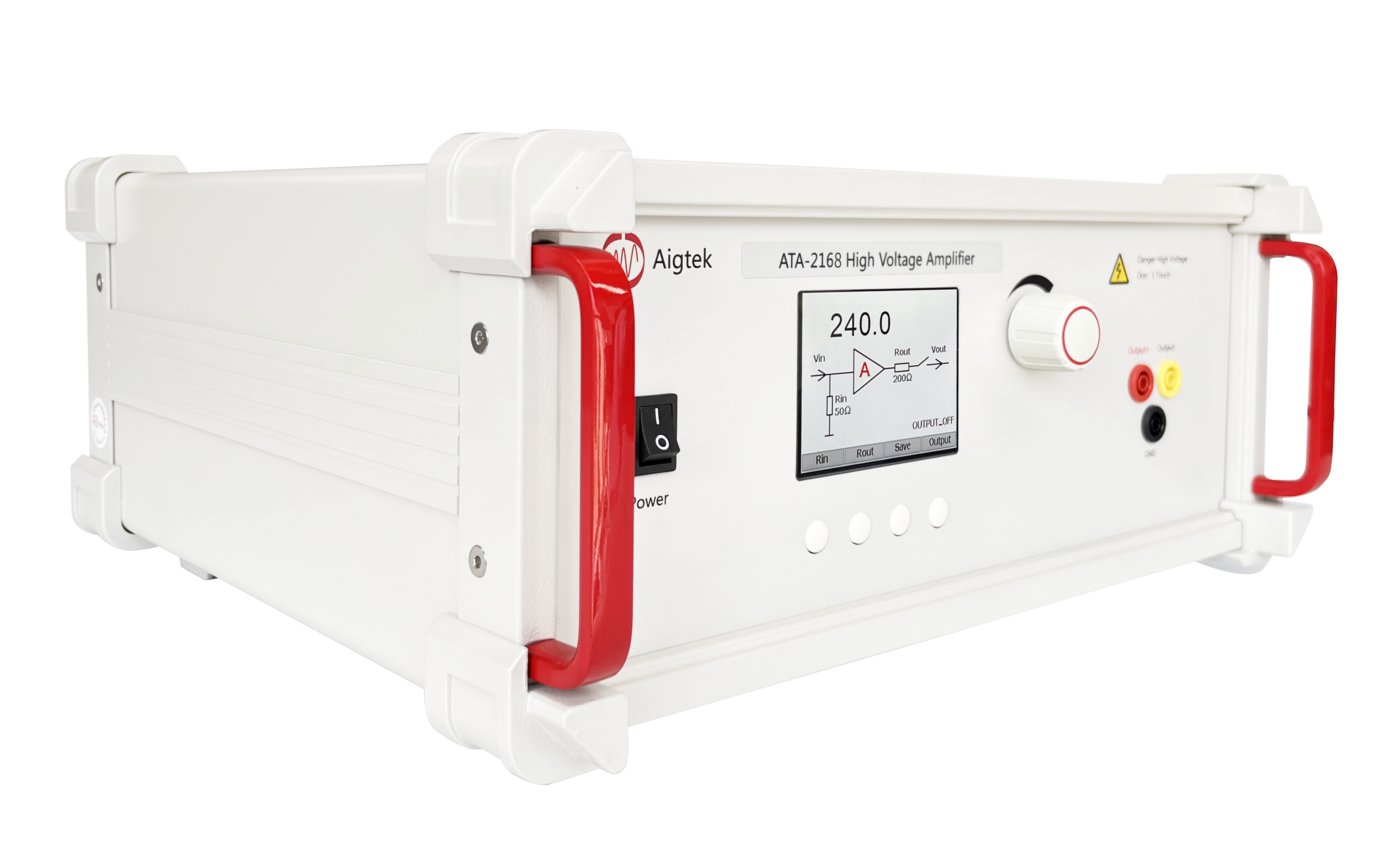

ATA-2168は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大1600 Vp-p（±800 Vp）の高電圧出力に対応し、高速応答性能と高電圧出力性能を兼ね備えています。入力インピーダンスおよび出力インピーダンスは切替可能で、電圧ゲインはデジタル制御により調整できます。
設定値の保存機能やプログラム制御機能を搭載しているため、自動試験システムや研究開発用途で優れた操作性を発揮します。
LCDディスプレイにより、装置状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性に優れたインターフェース
直感的な操作性
電圧利得はデジタル制御方式です。
調整範囲：×0～240
粗調整：1ステップ
微調整：0.1ステップ
LCD表示と組み合わせることで、目的の出力電圧を迅速かつ高精度に設定できます。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
10 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。
出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：1600 Vp-p（±800 Vp）
最大出力電流：50 mAp
差動出力（Differential Output）
電圧モニタ
10 mV/V Monitor
モニタ出力電圧は主出力電圧の1/100に相当します。
BNCコネクタ経由でオシロスコープへ接続し、出力電圧をリアルタイムに監視できます。
圧電セラミック（ピエゾ）駆動
電磁場・磁界印加試験
超音波試験
MEMSデバイス評価
マイクロ流体デバイス試験
| 型式 | ATA-2168 |
|---|---|
| チャンネル数 | 1 |
| 出力タイプ | 差動出力（Differential Output） |
| 帯域幅（-3 dB） | DC～400 kHz |
| 最大出力電圧 | 1600 Vp-p（±800 Vp） |
| 最大出力電流 | 25 mAp（DC～50 Hz）、50 mAp（50 Hz超） |
| 最大出力電力 | 40 Wp |
| 電圧ゲイン | ×0～240（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 31.8 kΩ以上（DC～50 Hz）、15.8 kΩ以上（50 Hz超） |
| 出力インピーダンス | 200 Ω / 10 kΩ |
| スルーレート | 1420 V/μs以上 |
| 入力インピーダンス | 50 Ω / 10 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 電圧モニタ出力 | 10 mV/V（出力に対し±5% FS） |
| 電流モニタ出力 | 20 V/A（出力に対し±5% FS） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、100 Vp-p時） |
| 出力電圧ドリフト | ±0.3 V以下 |
| 信号対雑音比（S/N比） | 80 dB以上 |
| 出力インターフェース | 4 mmバナナソケット |
| ヒューズ | 2 A / 250 V |
| 保護機能 | 過電流保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
