高電圧アンプ AIGTEK（ATA-2031）の特徴

主な特長

シングルチャンネル
最大出力電圧：300 Vp-p（±150 Vp）
最大出力電流：120 mAp
帯域幅（-3 dB）：DC～500 kHz
スルーレート：334 V/μs以上

概要

ATA-2031は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大300 Vp-p（±150 Vp）の高電圧出力を実現しており、高電圧負荷の駆動に適しています。電圧ゲインはデジタル制御で調整可能で、よく使用する設定値をワンタッチで保存できます。各種信号発生器と組み合わせてシームレスな信号増幅を実現します。

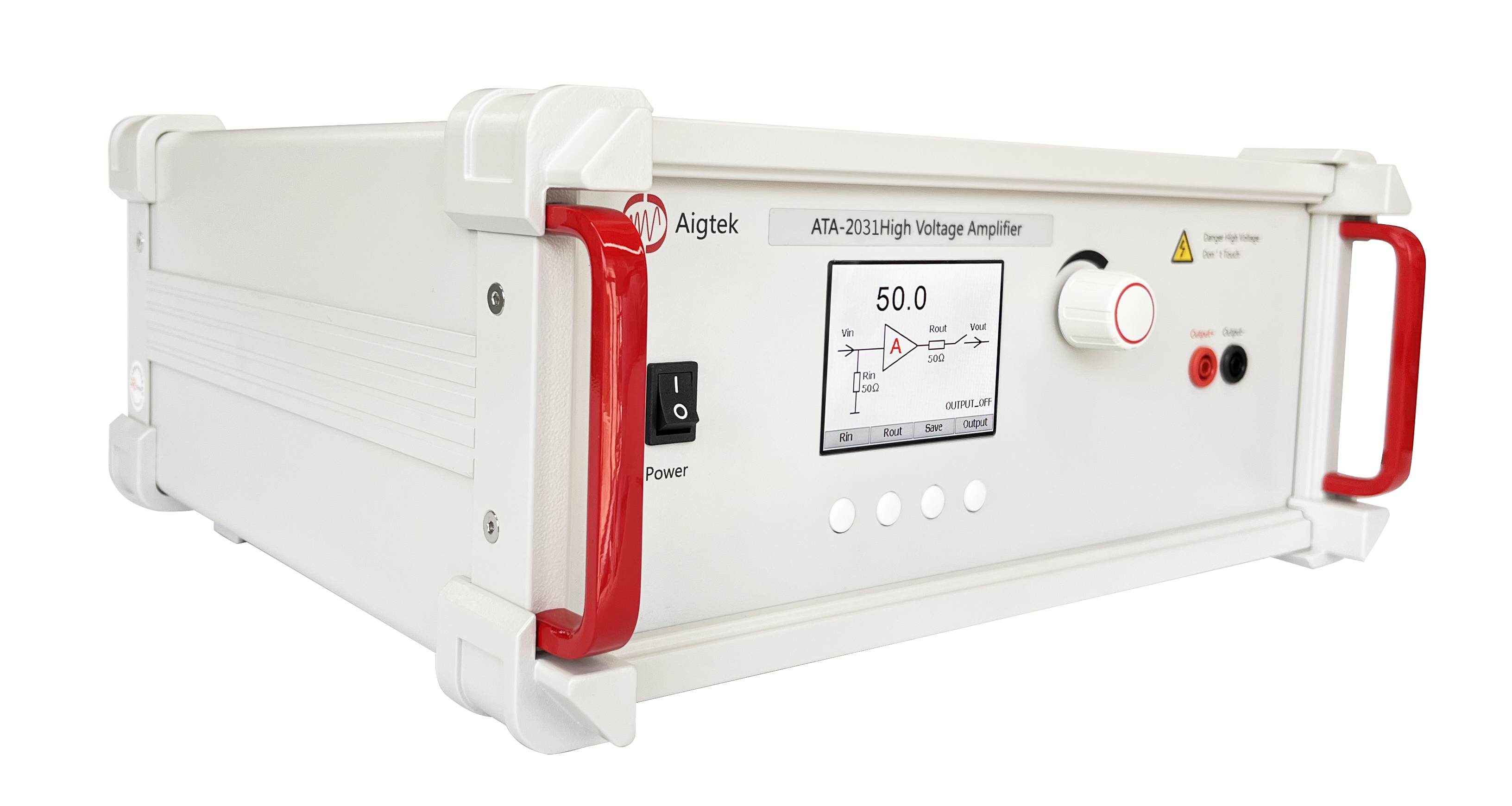

LCDパネル表示

LCDディスプレイにより、装置の状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性の高いユーザーインターフェース
直感的な操作性

電圧利得

電圧利得はデジタル制御で調整可能です。
調整範囲：×0～50
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、目的の出力電圧を迅速かつ高精度に設定できます。

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
5 kΩ
高インピーダンスおよび低インピーダンスの信号源に対応します。
入力振幅
0～10 Vp-p（最大）

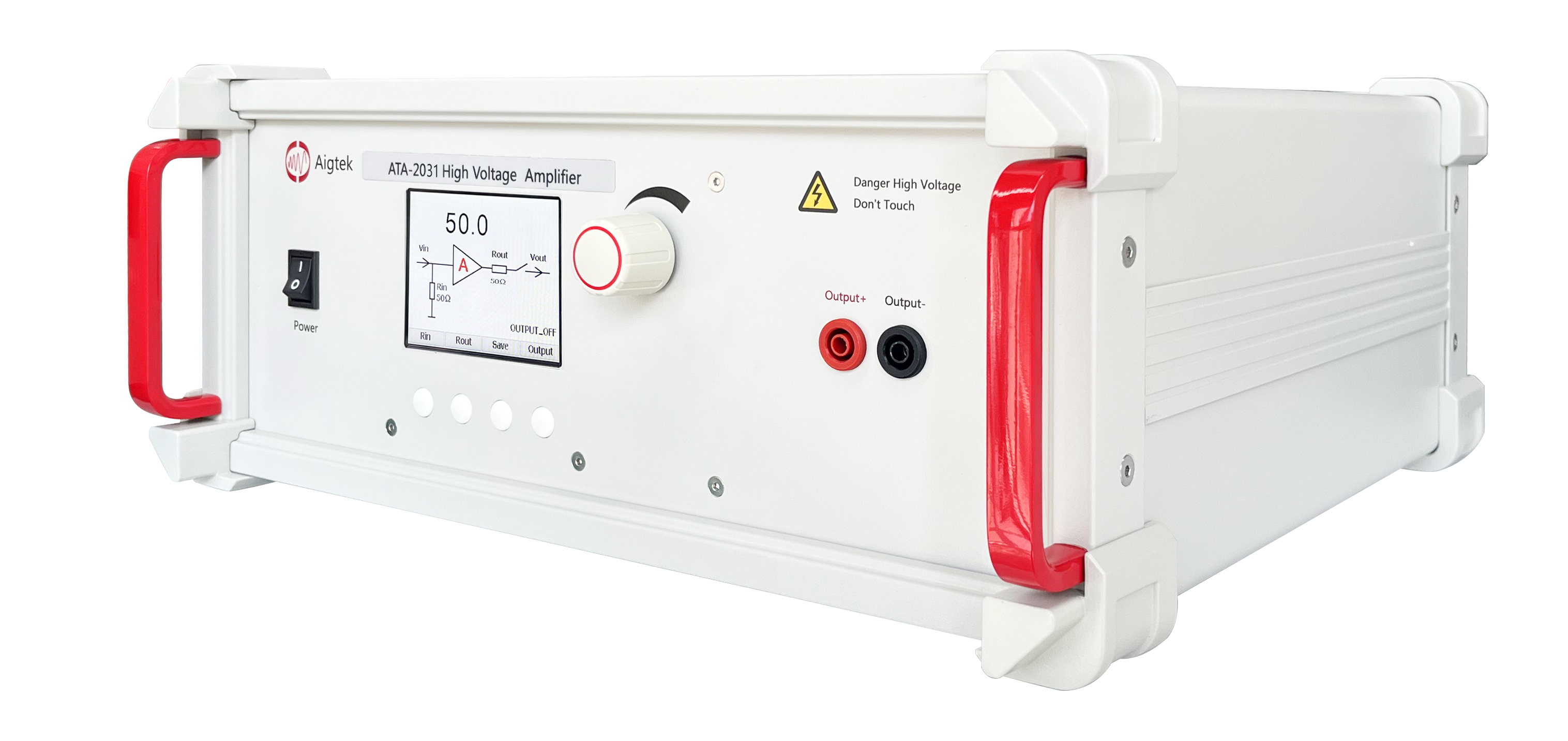

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：300 Vp-p（±150 Vp）
最大出力電流：120 mAp

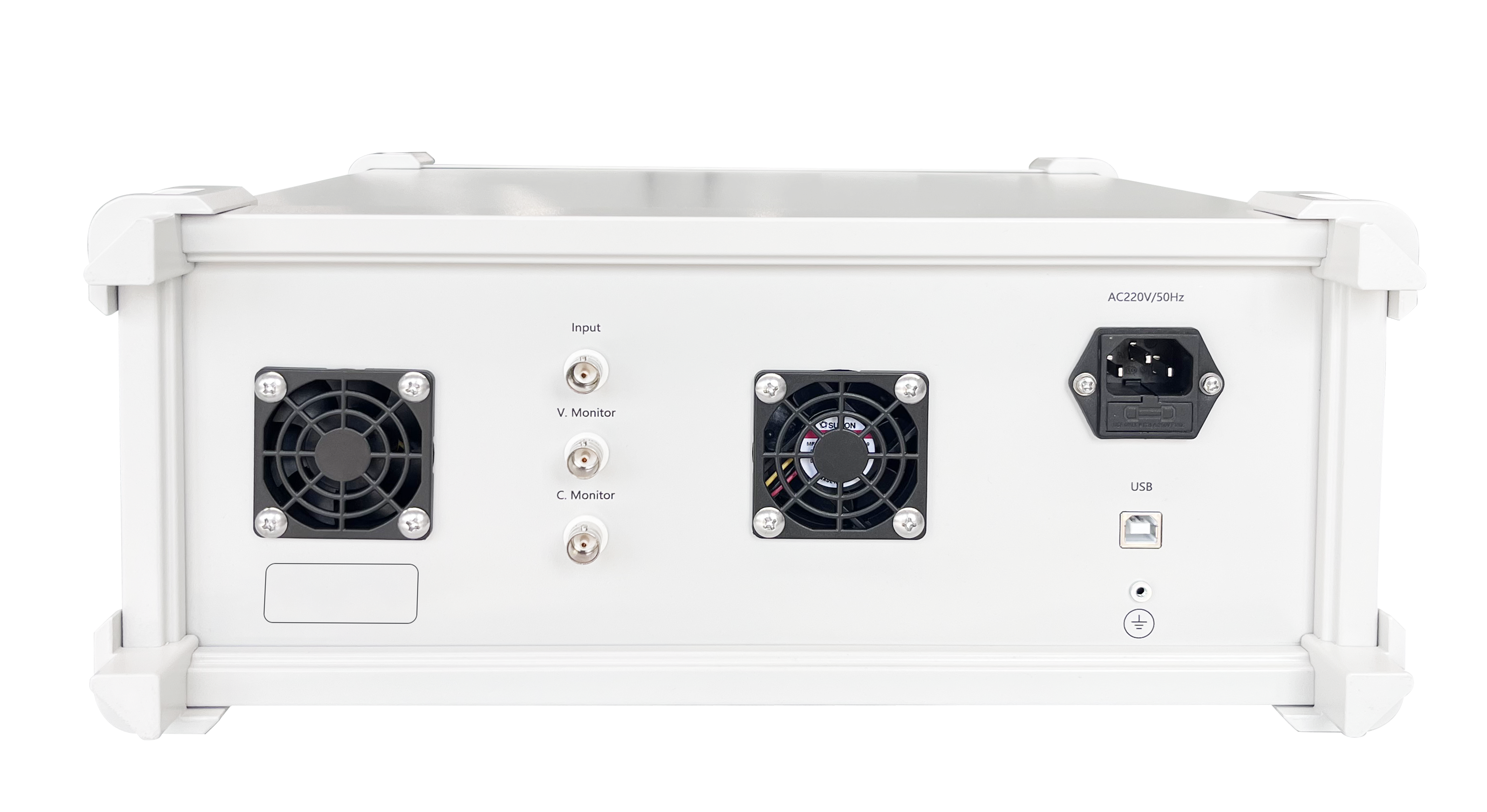

モニタ出力

電圧モニタ
10 mV/V Monitor
モニタ端子電圧は主出力電圧の1/100に相当します。BNCコネクタを介してオシロスコープへ直接接続し、出力電圧をリアルタイムで監視できます。
電流モニタ
10 V/A Monitor
モニタ端子電圧は出力電流の10倍に相当します。BNCコネクタを介してオシロスコープへ直接接続し、出力電流をリアルタイムで監視できます。
