高電圧アンプ AIGTEK（ATA-2022B）の特徴

主な特長

2チャンネル
帯域幅（-3 dB）：DC～1 MHz
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp
出力電圧レンジ3段階切替
DCバイアス電圧3レンジ調整対応

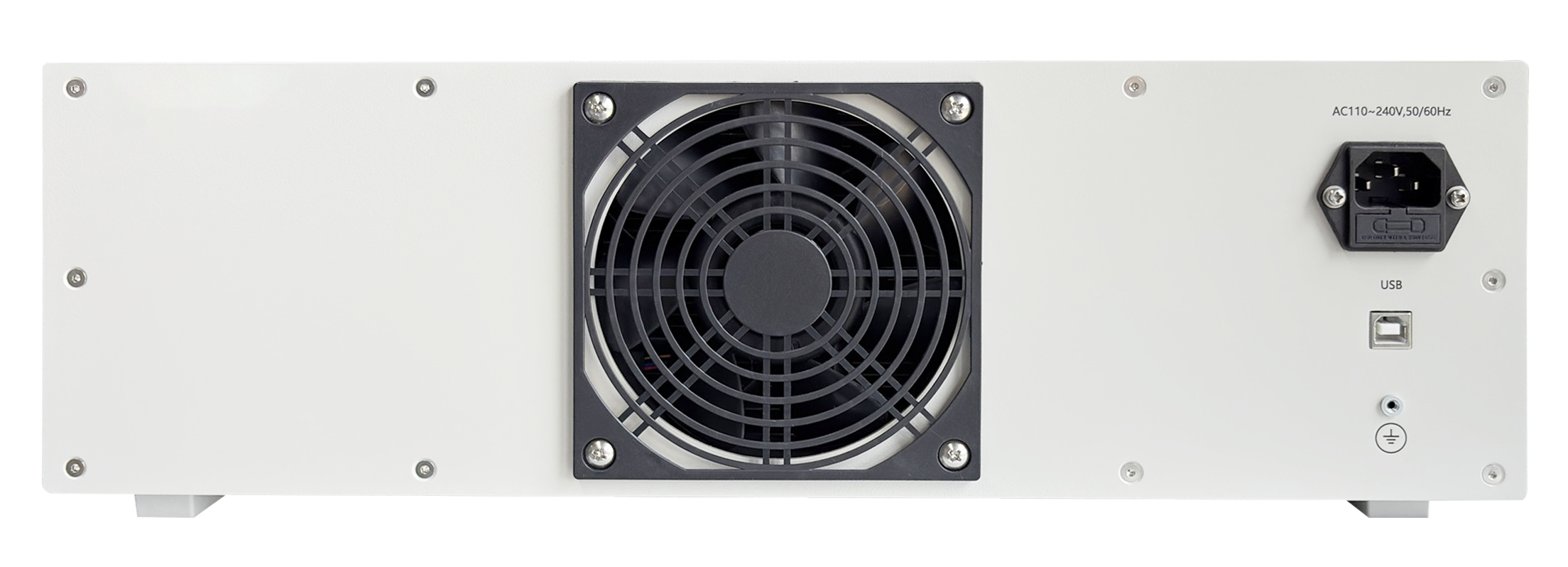

動作電源：AC110～240 V、50/60 Hz

概要

ATA-2022Bは、AC信号およびDC信号の両方を増幅可能な2チャンネル高電圧アンプです。
最大出力電圧200 Vp-pを実現し、出力電圧レンジを3段階で切り替えることができます。また、DCバイアス電圧も3つのレンジで調整可能で、最大±160 Vまで連続可変できます。これにより、非対称波形を生成し、高電圧負荷を駆動することが可能です。
入力・出力インピーダンスは切替対応で、電圧ゲインはデジタル制御により調整できます。設定パラメータは自動保存され、プログラム制御にも対応しているため、自動試験システムへの組み込みにも適しています。
また、ワイドレンジ電源を採用しており、世界各国の電源環境で使用できます。

LCDパネル表示

LCDディスプレイにより装置状態や各種設定値をリアルタイムで表示します。
状態監視表示
パラメータ表示
カラーガイド表示
視認性に優れた操作画面
直感的なユーザーインターフェース

電圧利得

電圧利得はデジタル制御方式です。
調整範囲：×0～60
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度な設定が可能です。

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp
2チャンネル独立出力
出力電圧レンジ3段階切替
出力電圧レンジ
レンジ 出力範囲Range 1 +40 V～-160 V
Range 2 +100 V～-100 V
Range 3 +160 V～-40 V

モニタ出力

電圧モニタ
20 mV/V Monitor
モニタ端子の出力電圧は主出力電圧の1/50です。
BNCコネクタを介してオシロスコープへ直接接続し、出力電圧をリアルタイムで観測できます。
電流モニタ
2 V/A Monitor
モニタ端子の出力電圧は出力電流の2倍です。
BNCコネクタを介してオシロスコープへ直接接続し、出力電流をリアルタイムで観測できます。
