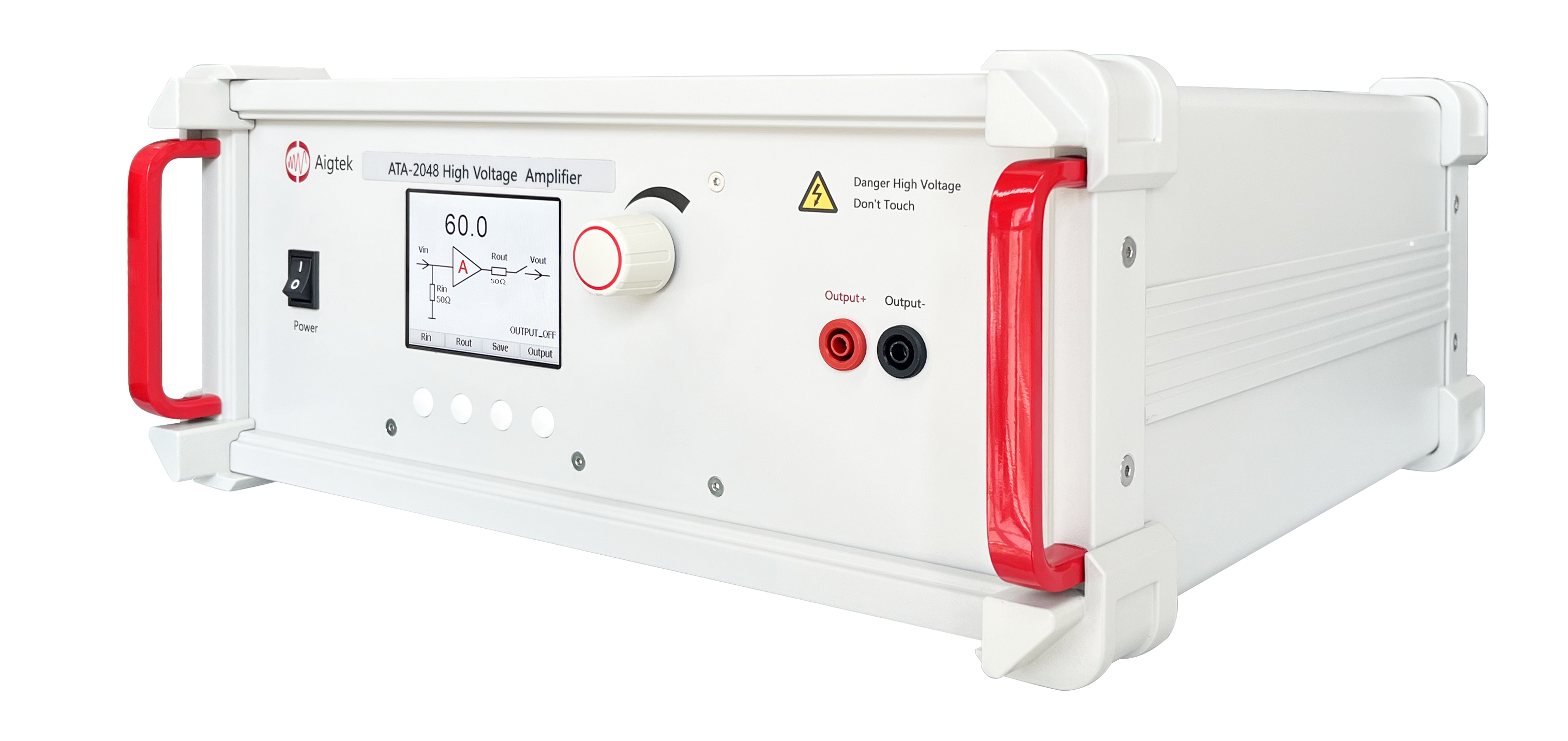

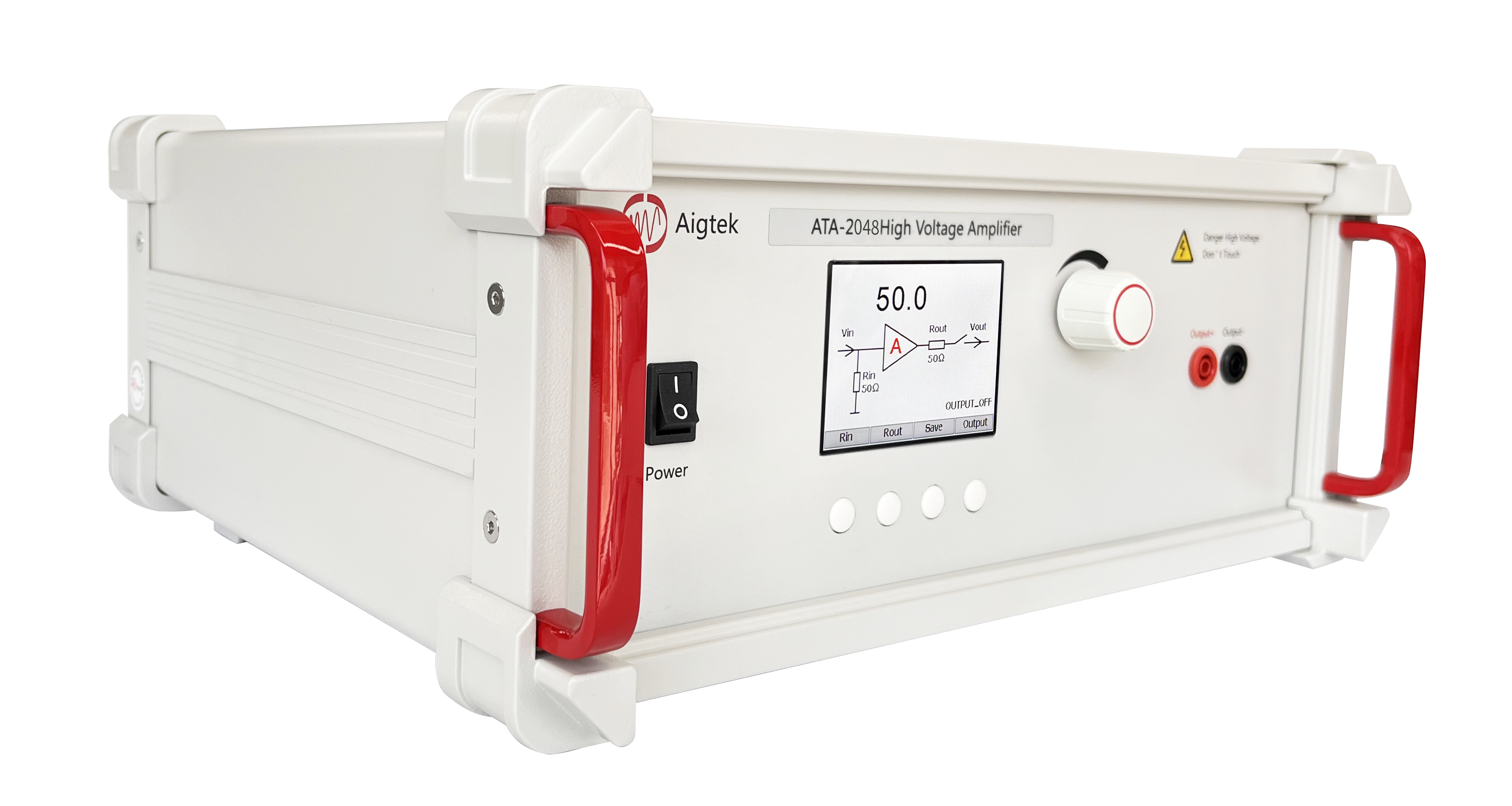

高電圧アンプ AIGTEK（ATA-2048）の特徴

主な特長

シングルチャンネル
最大出力電圧：400 Vp-p（±200 Vp）
最大出力電流：80 mAp
帯域幅（-3 dB）：DC～1 MHz
電圧モニタ出力：10 mV/V
電流モニタ出力：10 V/A
スルーレート：888 V/μs以上

概要

ATA-2048は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大出力電圧400 Vp-p（±200 Vp）、最大帯域幅1 MHzを実現しており、高速かつ高電圧の信号増幅用途に適しています。
入力インピーダンスおよび出力インピーダンスは切替可能で、電圧ゲインはデジタル制御により調整できます。設定値は自動保存され、プログラム制御機能も搭載しているため、自動試験システムへの組み込みにも対応できます。

LCDパネル表示

LCDディスプレイにより、装置状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性に優れたインターフェース
直感的な操作性

電圧利得

電圧利得はデジタル制御方式です。
調整範囲：×0～60
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、目的の出力レベルへ迅速かつ高精度に設定できます。

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
10 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：400 Vp-p（±200 Vp）
最大出力電流：80 mAp

モニタ出力

電圧モニタ
10 mV/V Monitor
モニタ端子電圧は出力電圧の1/100に相当します。
BNCコネクタを介してオシロスコープへ直接接続し、出力電圧をリアルタイムで監視できます。
電流モニタ
10 V/A Monitor
モニタ端子電圧は出力電流の10倍に相当します。
BNCコネクタを介してオシロスコープへ直接接続し、出力電流をリアルタイムで監視できます。

主な用途例

圧電セラミック（ピエゾ）駆動
トランスデューサ駆動
電気光学変調器（EOM）駆動
MEMS評価
マイクロ流体デバイス試験
