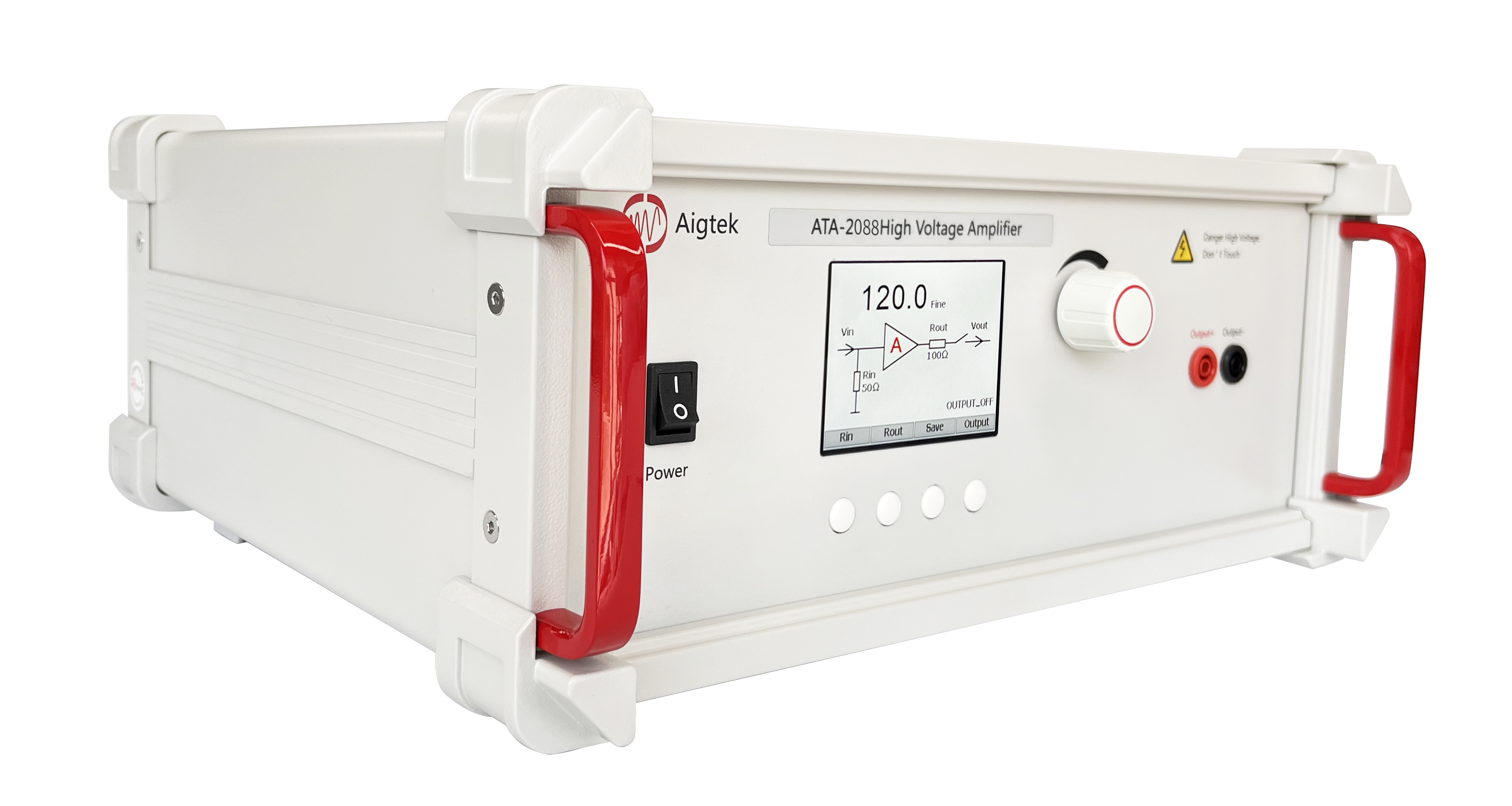

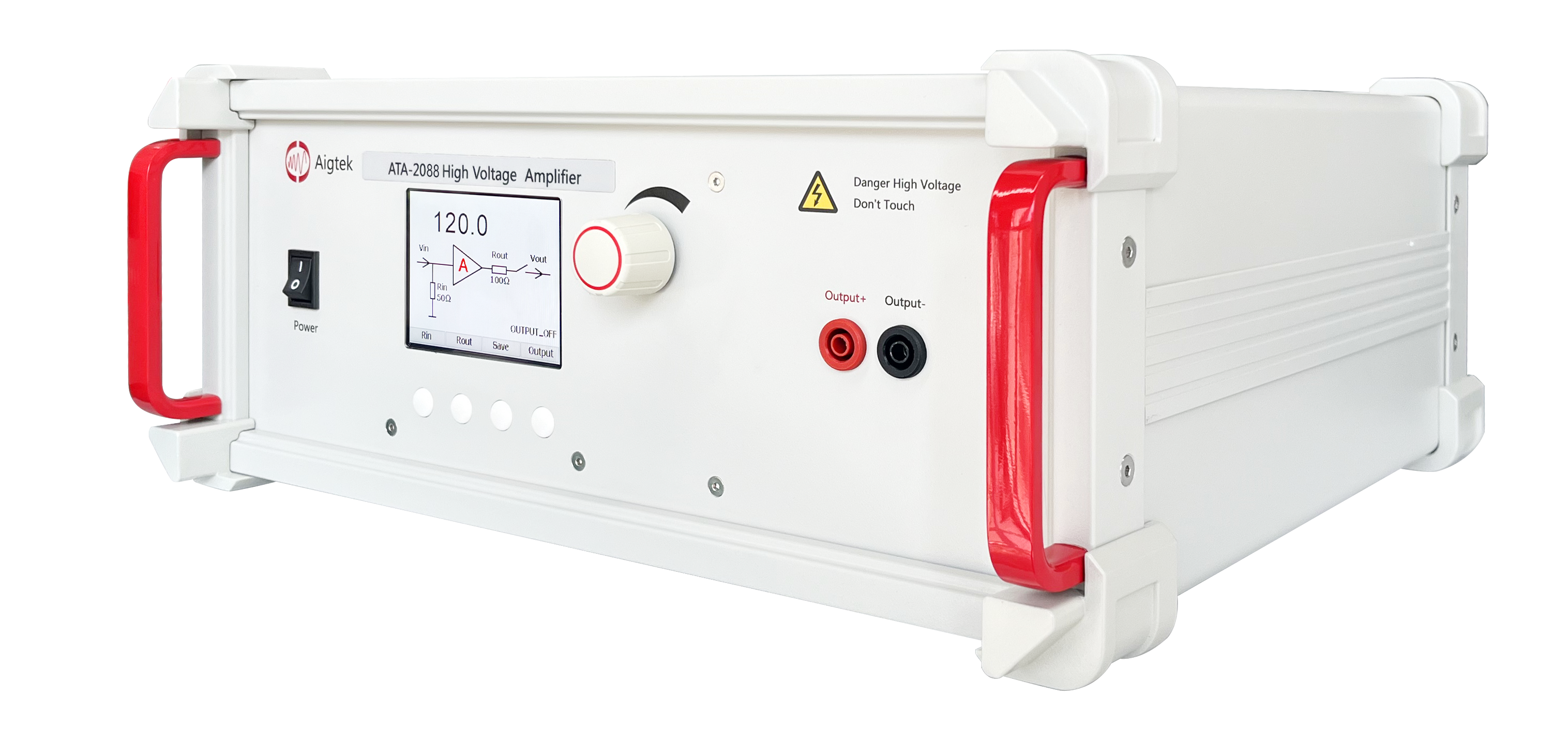

高電圧アンプ AIGTEK（ATA-2088）の特徴

主な特長

シングルチャンネル
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：50 mAp
帯域幅（-3 dB）：DC～500 kHz
電圧モニタ出力：10 mV/V
電流モニタ出力：20 V/A
スルーレート：888.4 V/μs以上

概要

ATA-2088は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大出力電圧800 Vp-p（±400 Vp）とDC～500 kHzの広帯域特性を実現しており、高電圧かつ高速応答が要求されるアプリケーションに適しています。
入力インピーダンスおよび出力インピーダンスは切替可能で、電圧ゲインはデジタル制御により調整できます。また、設定値は保存可能で、プログラム制御機能にも対応しているため、自動試験環境への組み込みにも適しています。

LCDパネル表示

LCDディスプレイにより、装置状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性に優れたインターフェース
直感的な操作性

電圧利得

電圧利得はデジタル制御方式を採用しています。
調整範囲：×0～120
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度な出力設定が可能です。

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
10 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：50 mAp

モニタ出力

電圧モニタ
10 mV/V Monitor
モニタ出力電圧は主出力電圧の1/100です。
BNCコネクタ経由でオシロスコープへ接続し、出力電圧をリアルタイムで監視できます。
電流モニタ
20 V/A Monitor
モニタ出力電圧は出力電流の20倍です。
BNCコネクタ経由でオシロスコープへ接続し、出力電流をリアルタイムで監視できます。

主な用途例

圧電セラミック（ピエゾ）駆動
電磁界印加・磁場発生試験
電気光学変調器（EOM）駆動
MEMSデバイス評価
マイクロ流体デバイス試験
