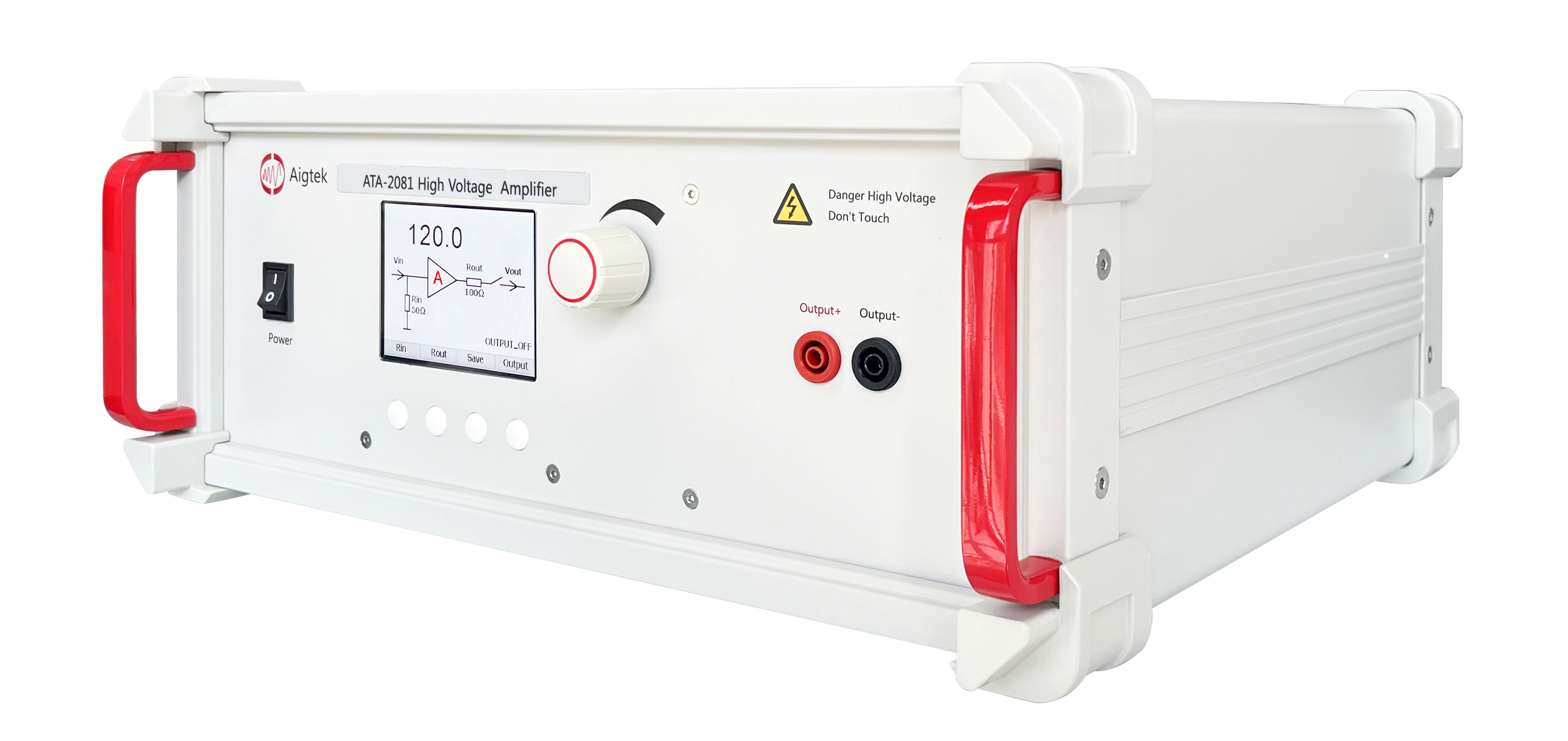

高電圧アンプ AIGTEK（ATA-2081）の特徴

主な特長

シングルチャンネル
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：40 mAp
帯域幅（-3 dB）：DC～200 kHz
スルーレート：356 V/μs以上

概要

ATA-2081は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大800 Vp-p（±400 Vp）の高電圧出力に対応しており、高電圧負荷の駆動や各種評価試験に適しています。電圧ゲインはデジタル制御で調整可能で、設定値の保存機能も備えているため、効率的な運用を実現します。市販の信号発生器と組み合わせることで、高電圧信号を容易に生成できます。

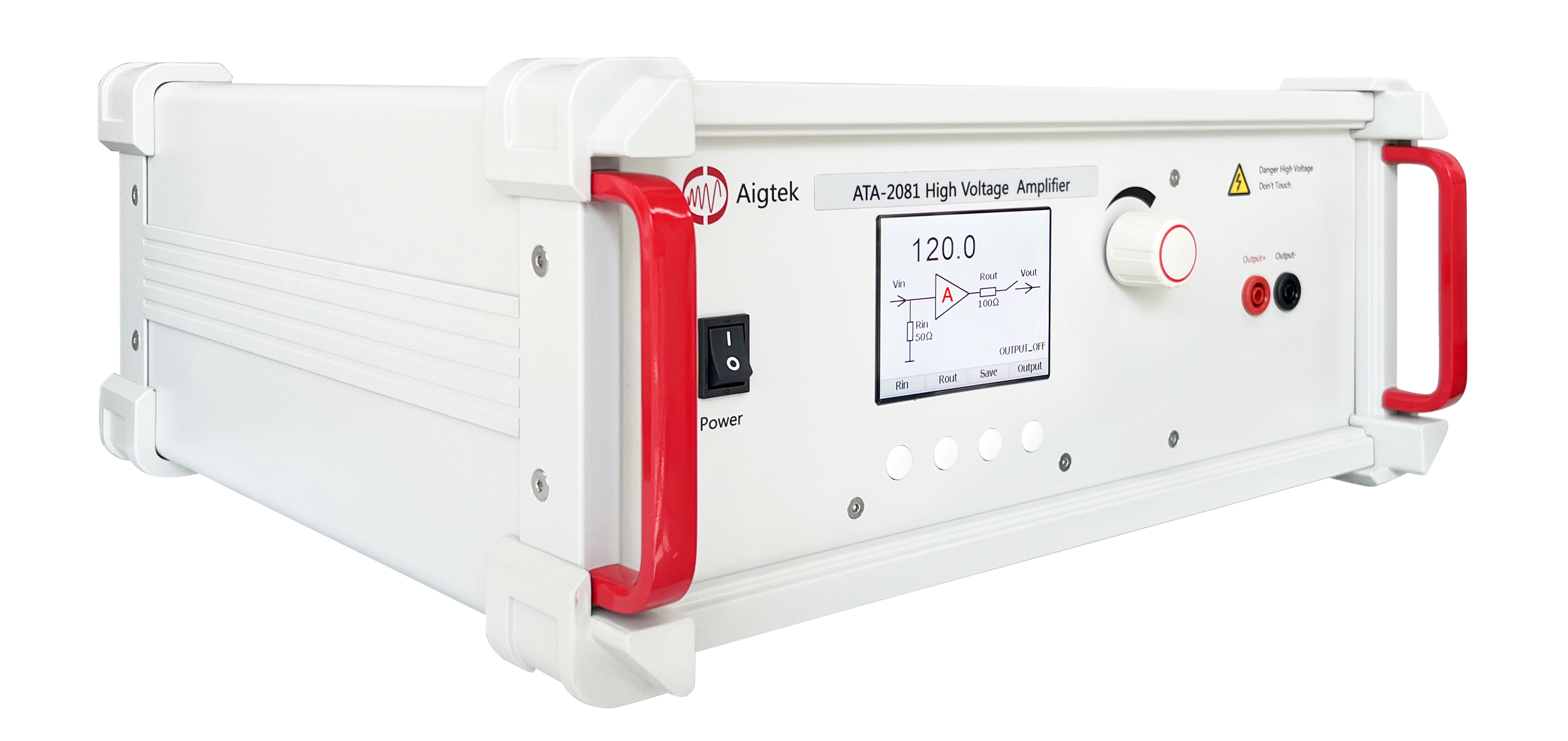

LCDパネル表示

LCDディスプレイにより、装置状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性に優れたインターフェース
直感的な操作性

電圧利得

電圧利得はデジタル制御方式です。
調整範囲：×0～120
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度かつ迅速な設定が可能です。

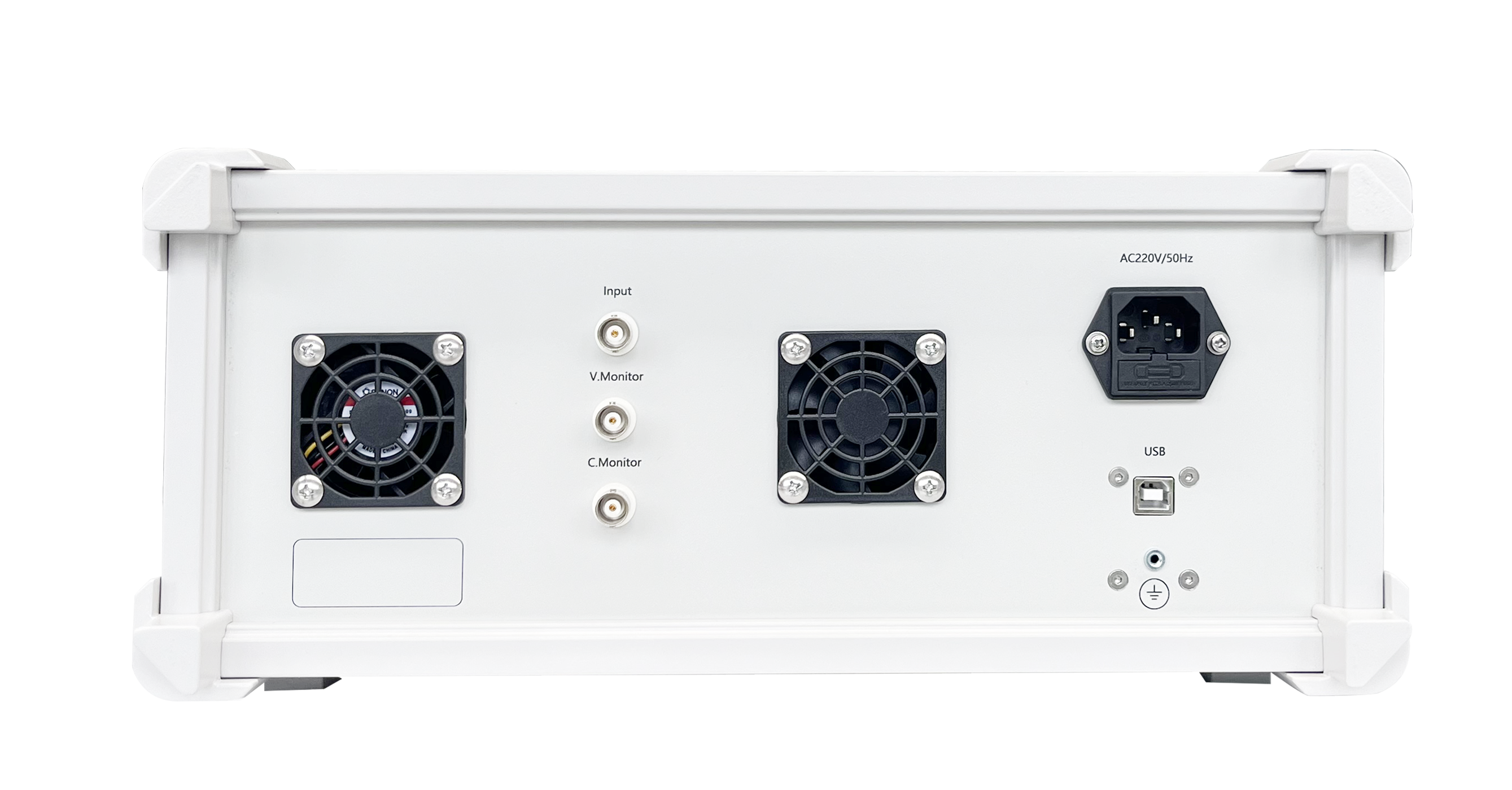

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
5 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：800 Vp-p（±400 Vp）
最大出力電流：40 mAp

モニタ出力

電圧モニタ
10 mV/V Monitor
モニタ端子電圧は出力電圧の1/100に相当します。BNCコネクタを介してオシロスコープへ接続することで、出力電圧をリアルタイムで監視できます。
電流モニタ
20 V/A Monitor
モニタ端子電圧は出力電流の20倍に相当します。BNCコネクタを介してオシロスコープへ接続することで、出力電流をリアルタイムで監視できます。

主な用途例

圧電（ピエゾ）素子駆動
静電アクチュエータ評価
MEMSデバイス試験
電気光学変調器（EOM）駆動
高電圧センサ評価
絶縁材料試験
高電圧パルス印加試験
半導体・電子部品評価
電界印加実験
研究開発用途の高電圧信号増幅・解析
