高電圧アンプ AIGTEK（ATA-2021B）の特徴

主な特長

シングルチャンネル
帯域幅（-3 dB）：DC～1 MHz
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp
出力電圧レンジ3段階切替
DCバイアス電圧3レンジ調整対応

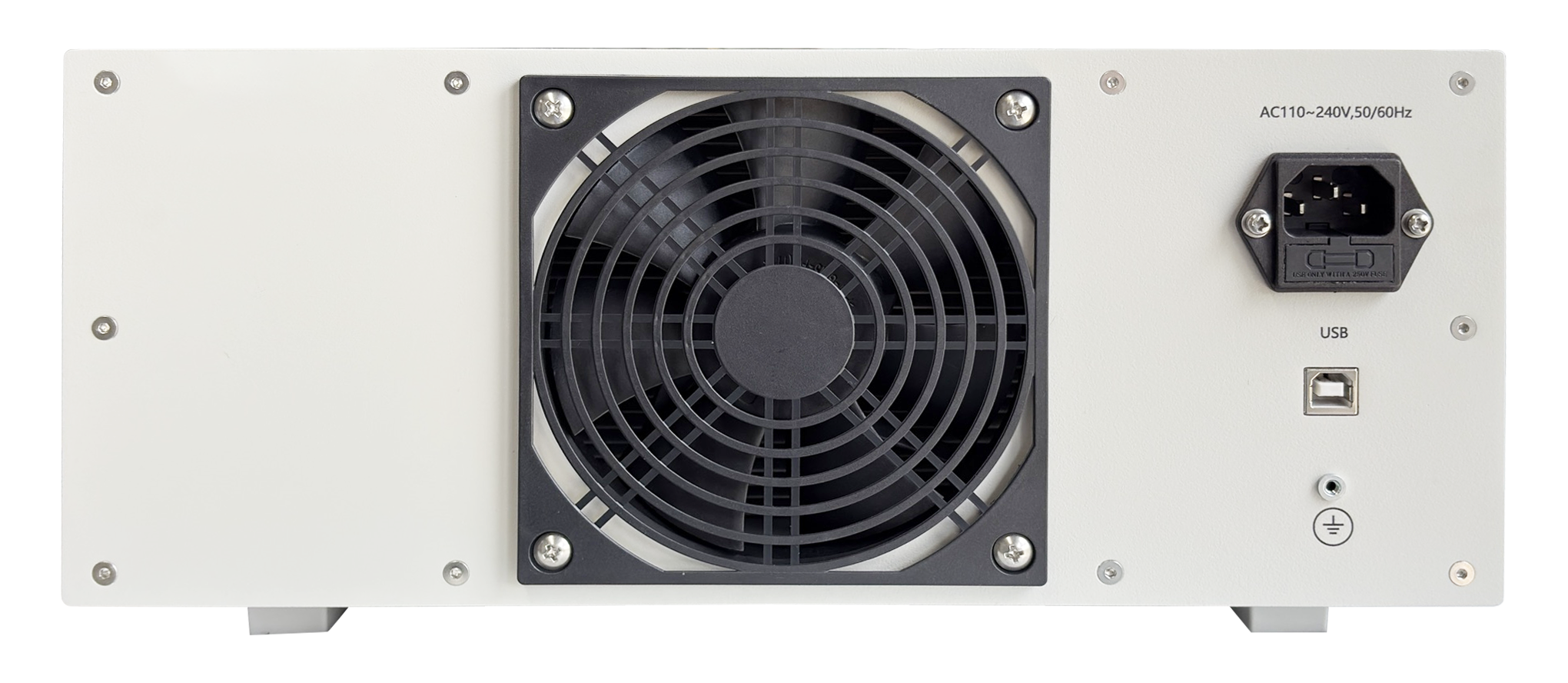

動作電源：AC110～240 V、50/60 Hz

概要

ATA-2021Bは、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧アンプです。
最大出力電圧200 Vp-pを実現し、出力電圧レンジを3段階で切り替えることができます。また、DCバイアス電圧は3つのレンジで連続可変となっており、最大±160 Vまで設定可能です。この機能により、非対称波形を生成して高電圧負荷を駆動できます。
入力インピーダンスおよび出力インピーダンスは切り替え可能で、電圧ゲインはデジタル制御により調整できます。設定値は自動保存され、プログラム制御機能にも対応しているため、簡単かつ効率的な運用が可能です。
また、ワイドレンジ電源を採用しており、世界各国の電源環境で使用できます。

LCDパネル表示

LCDディスプレイによって装置の状態や各種パラメータをリアルタイムに表示します。
状態監視表示
パラメータ表示
カラー表示による操作ガイド
視認性・操作性に優れたユーザーインターフェース

電圧利得

電圧利得はデジタル制御で調整可能です。
調整範囲：×0～60
粗調整：1ステップ
微調整：0.1ステップ
LCD表示と組み合わせることで、高精度かつ迅速な設定が可能です。

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
5 kΩ
高インピーダンスおよび低インピーダンスの信号源に対応します。
入力振幅
0～10 Vp-p（最大）

出力

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：200 Vp-p（±100 Vp）
最大出力電流：500 mAp
出力電圧レンジ3段階切替対応
出力電圧レンジ
レンジ 出力範囲Range 1 +40 V～-160 V
Range 2 +100 V～-100 V
Range 3 +160 V～-40 V

モニタ出力

電圧モニタ
20 mV/V Monitor
モニタ端子の出力電圧は主出力電圧の1/50です。
BNCコネクタを介してオシロスコープへ直接接続し、出力電圧をリアルタイムで監視できます。
電流モニタ
2 V/A Monitor
モニタ端子の出力電圧は出力電流の2倍です。
BNCコネクタを介してオシロスコープへ直接接続し、出力電流をリアルタイムで監視できます。
