製品情報
2チャンネル
最大出力電圧：300 Vp-p（±150 Vp）
最大出力電流：120 mAp
帯域幅（-3 dB）：DC～500 kHz
スルーレート：334 V/μs以上

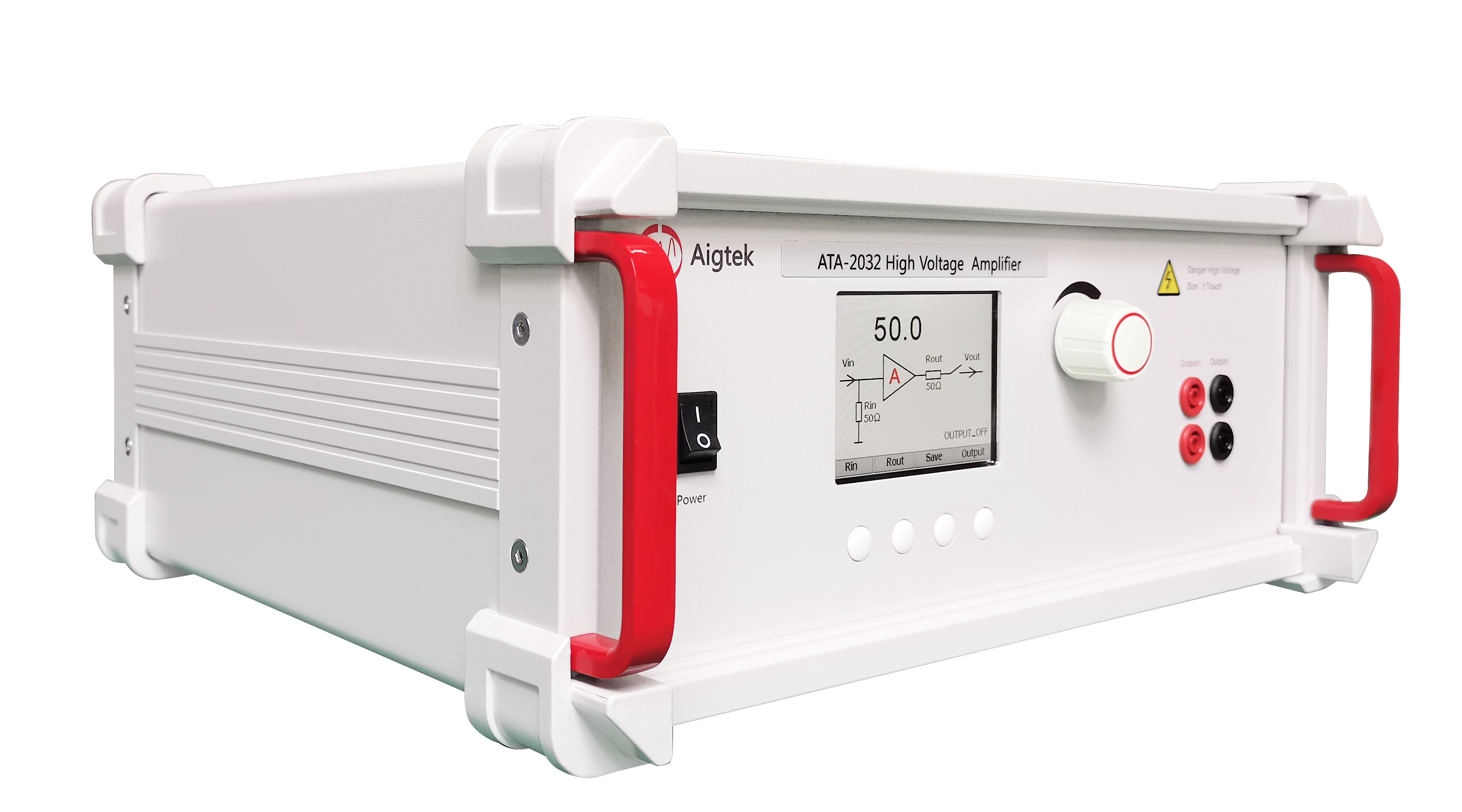

ATA-2032は、AC信号およびDC信号の両方を増幅できる2チャンネル高電圧アンプです。
最大300 Vp-p（±150 Vp）の高電圧出力を実現しており、高電圧負荷の駆動に適しています。電圧ゲインはデジタル制御で調整可能で、よく使用する設定値をワンタッチで保存できます。各種信号発生器と組み合わせることで、高精度な高電圧信号増幅を実現します。
LCDディスプレイにより、装置の状態や各種パラメータをリアルタイムで表示します。
動作状態表示
パラメータ表示
視認性の高いインターフェース
直感的な操作性
電圧利得はデジタル制御方式を採用しています。
調整範囲：×0～50
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、目的の出力電圧へ迅速かつ高精度に設定できます。

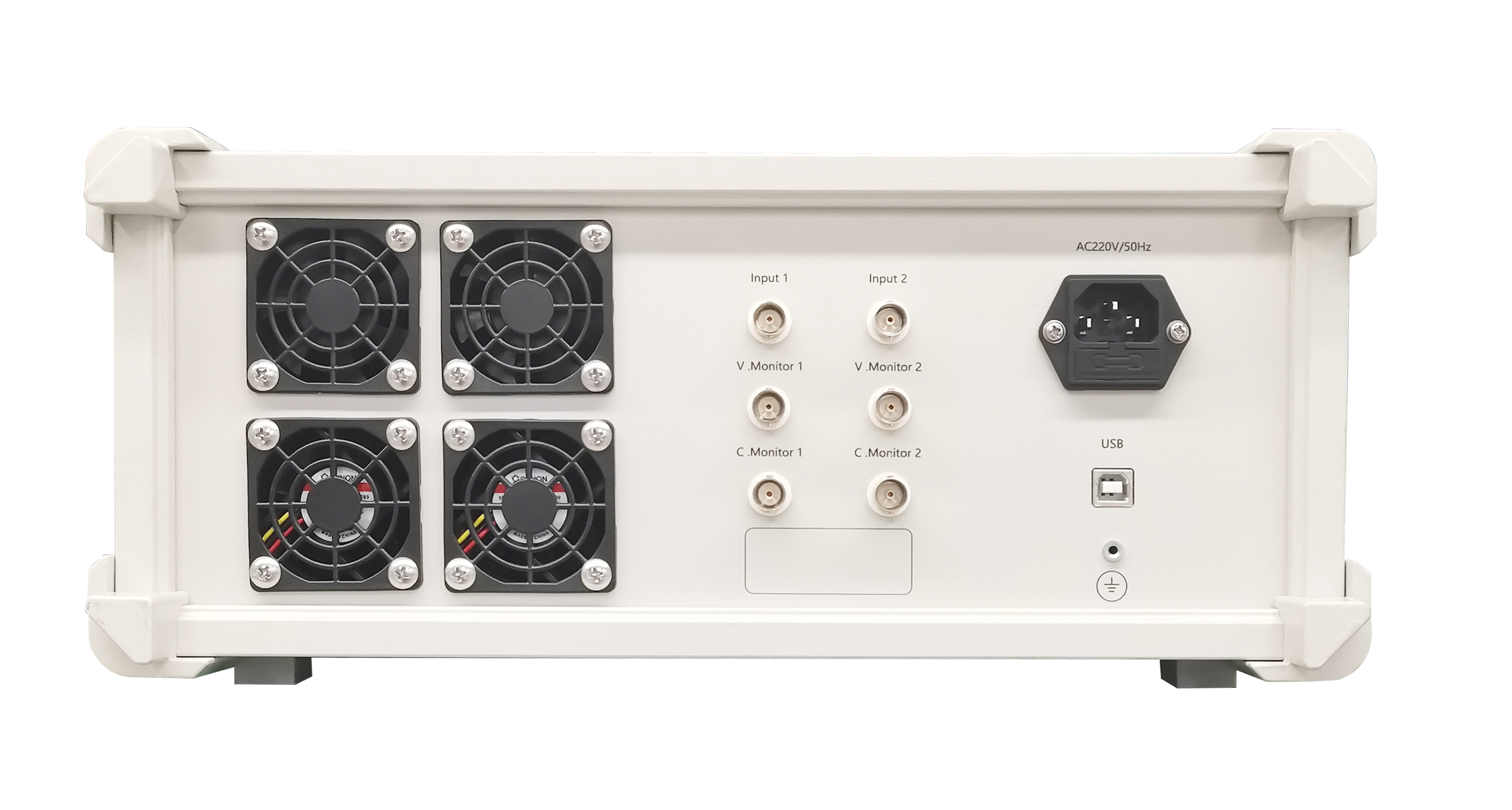

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
5 kΩ
高インピーダンスおよび低インピーダンスの信号源に対応します。
入力振幅
0～10 Vp-p（最大）

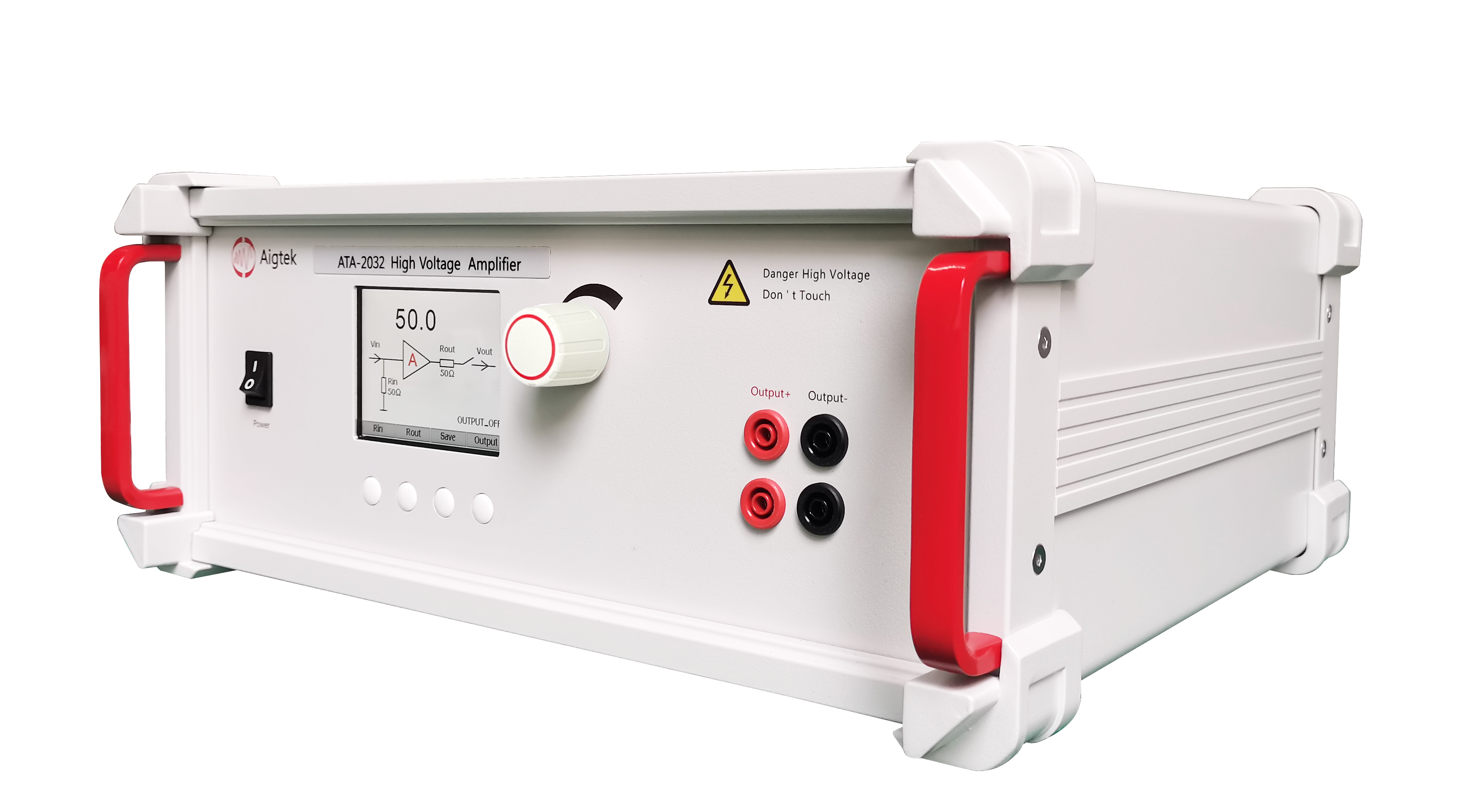

出力端子には4 mmバナナソケットを採用しています。
最大出力電圧：300 Vp-p（±150 Vp）
最大出力電流：120 mAp
2チャンネル独立出力
電圧モニタ
10 mV/V Monitor
モニタ端子電圧は主出力電圧の1/100に相当します。BNCコネクタを介してオシロスコープへ直接接続し、出力電圧をリアルタイムで監視できます。
電流モニタ
10 V/A Monitor
モニタ端子電圧は出力電流の10倍に相当します。BNCコネクタを介してオシロスコープへ直接接続し、出力電流をリアルタイムで監視できます。
圧電（ピエゾ）アクチュエータ駆動
超音波トランスデューサ評価
MEMSデバイス評価
静電アクチュエータ試験
高電圧材料評価
絶縁耐圧試験
差動駆動試験
半導体デバイス評価
電界印加試験
2チャンネル同期試験
研究開発用途の高電圧信号増幅・解析
自動試験システム（ATE）への組み込み使用
| 型式 | ATA-2032 |
|---|---|
| チャンネル数 | 2 |
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～500 kHz |
| 最大出力電圧 | 300 Vp-p（±150 Vp） |
| 最大出力電流 | 60 mAp（DC～50 Hz）、120 mAp（50 Hz超） |
| 最大出力電力 | 18 Wp（各チャンネル） |
| 電圧ゲイン | ×0～50（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 2.45 kΩ以上（DC～50 Hz）、1.2 kΩ以上（50 Hz超） |
| 出力インピーダンス | 50 Ω / 2.5 kΩ |
| スルーレート | 334 V/μs以上 |
| 入力インピーダンス | 50 Ω / 5 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 電圧モニタ出力 | 10 mV/V（出力に対し±5% FS） |
| 電流モニタ出力 | 10 V/A（出力に対し±5% FS） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、100 Vp-p時） |
| 出力電圧ドリフト | ±0.3 V以下 |
| 信号対雑音比（S/N比） | 80 dB以上 |
| 出力インターフェース | 4 mmバナナソケット |
| ヒューズ | 2 A / 250 V |
| 保護機能 | 過電流保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
