プリアンプ AIGTEK（ATA-5120）の特徴

主な特長

シングルチャンネル
帯域幅（-3 dB）：DC～1 kHz
最大出力電圧：10 Vp-p（High-Z負荷時）
電圧利得：60 dB
超低ノイズ電源設計
微小信号検出専用プリアンプ

概要

ATA-5120は、極めて微弱な信号を高精度に増幅するために設計されたプリアンプです。
超低ノイズ電源を採用しており、60 dBの高利得によって微小信号を効率的に増幅できます。赤外線センサや磁界センサ、フォトトランジスタなどの出力レベルが小さい信号の検出用途に適しています。

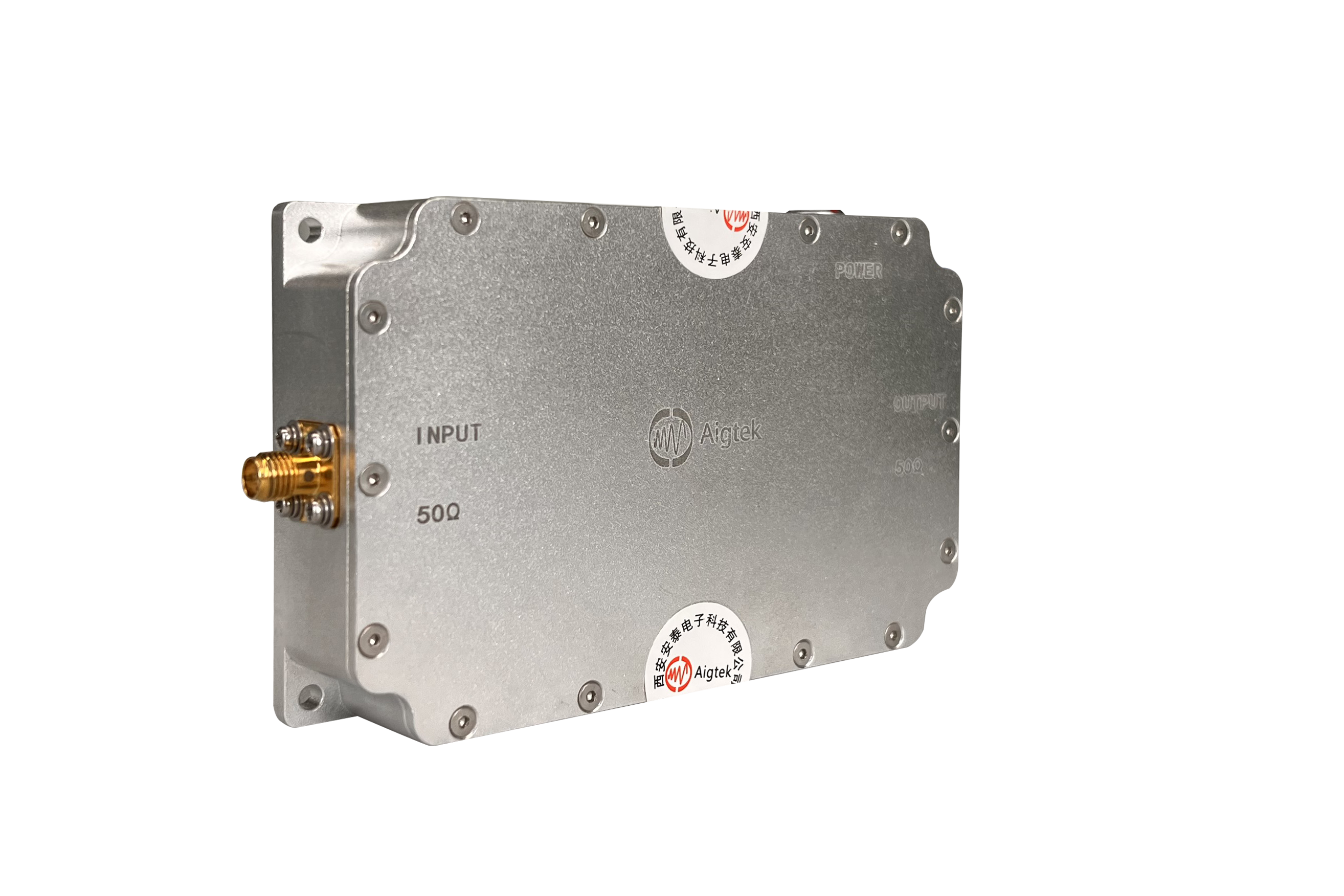

入力

入力端子にはSMAコネクタを採用しています。
入力インピーダンス
10 kΩ
高インピーダンス入力により、微弱信号源への負荷を最小限に抑えます。

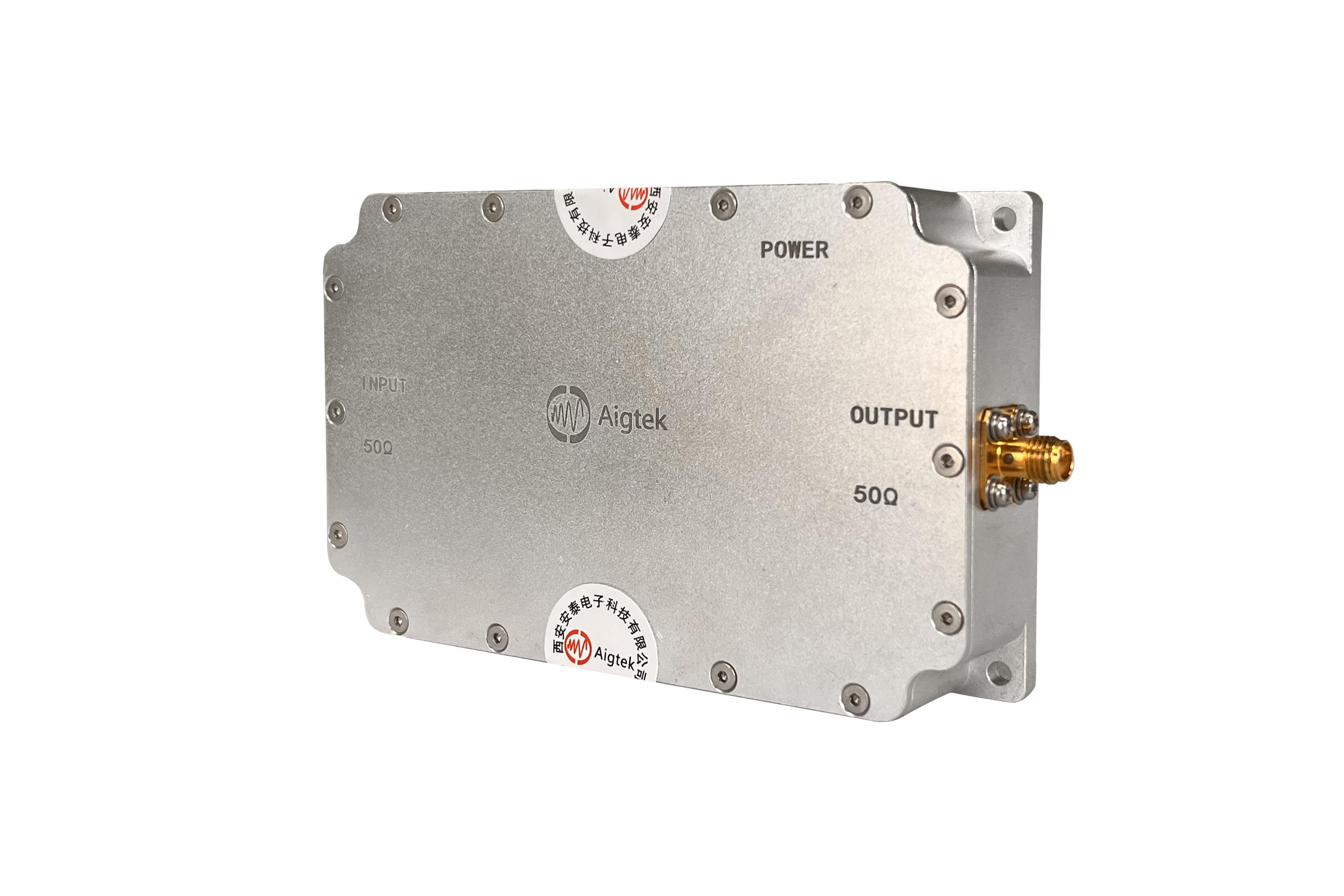

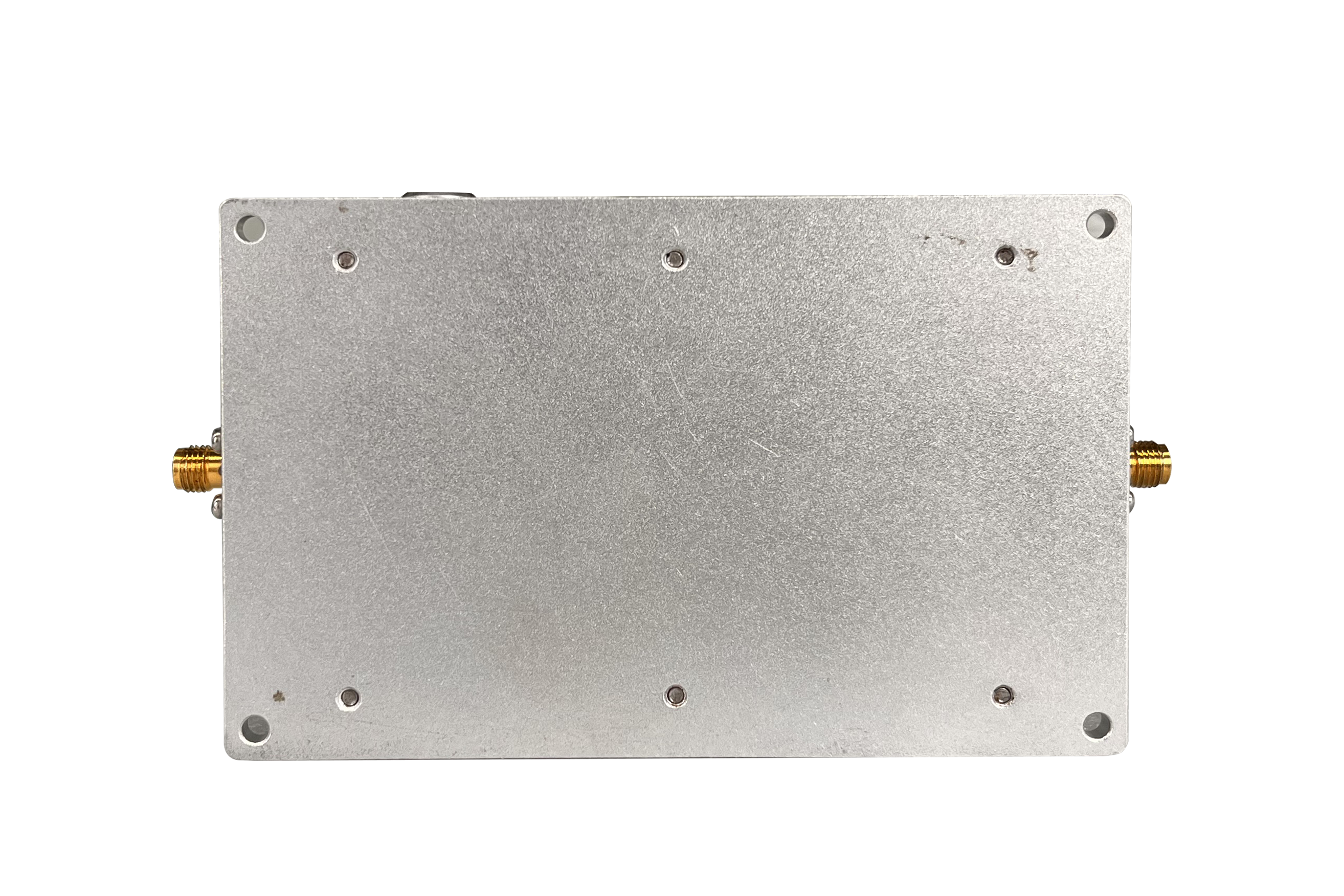

出力

出力端子にはSMAコネクタを採用しています。
出力インピーダンス
50 Ω

最大出力電圧

10 Vp-p（High-Z負荷時）
測定器や後段アンプとの接続に適した標準インピーダンス設計です。

電圧利得

利得
60 dB
電圧倍率に換算すると、
10^(60/20) = 1000
となり、入力信号を約1000倍に増幅できます。
例：
入力 1 mV → 出力 約1 V
入力 5 mV → 出力 約5 V

主な用途

赤外線センサ信号の検出
微弱磁界センサ信号の増幅
フォトトランジスタによる光検出
微小アナログ信号の前置増幅
センサ評価システム
研究開発用途の低レベル信号測定
