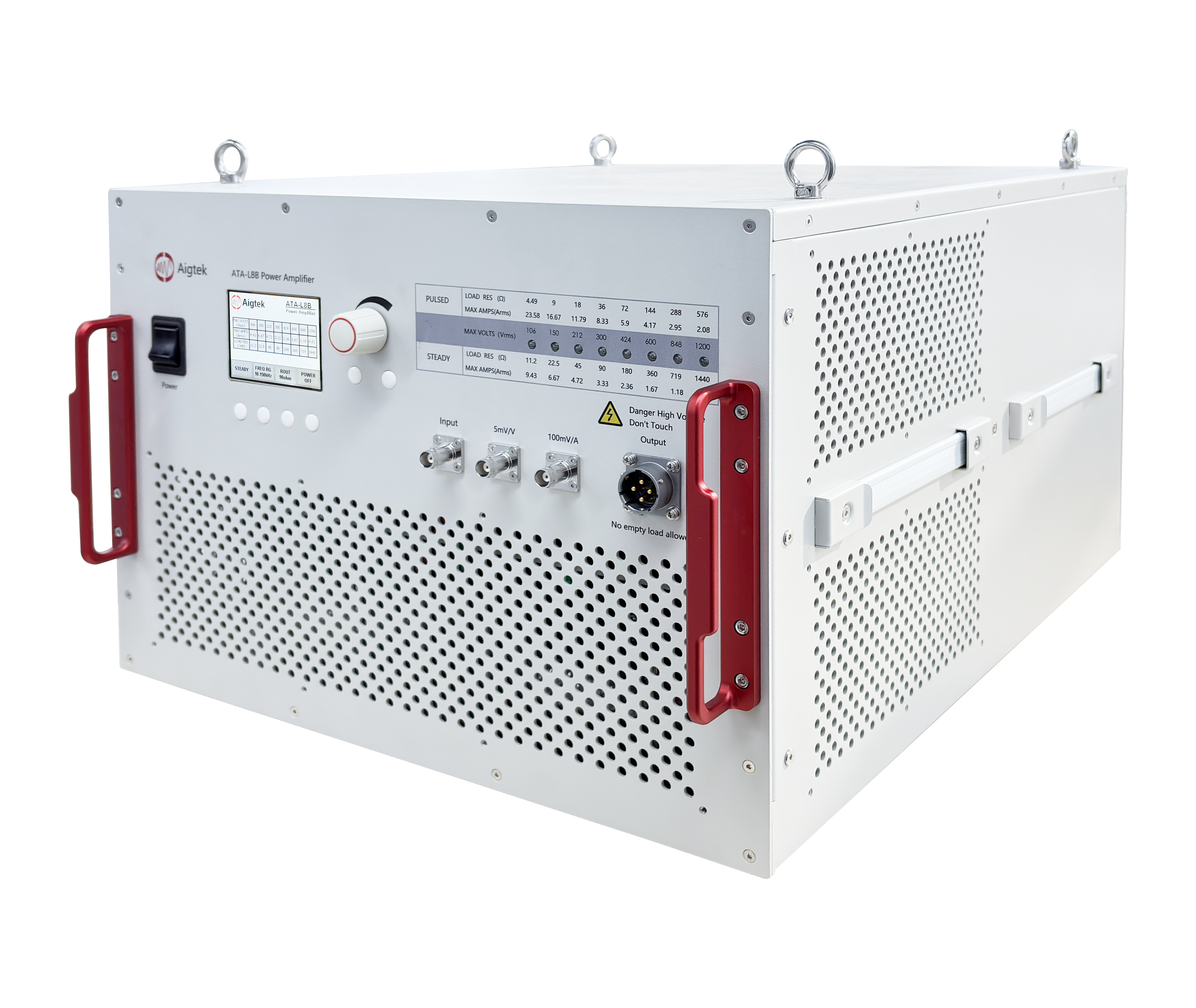

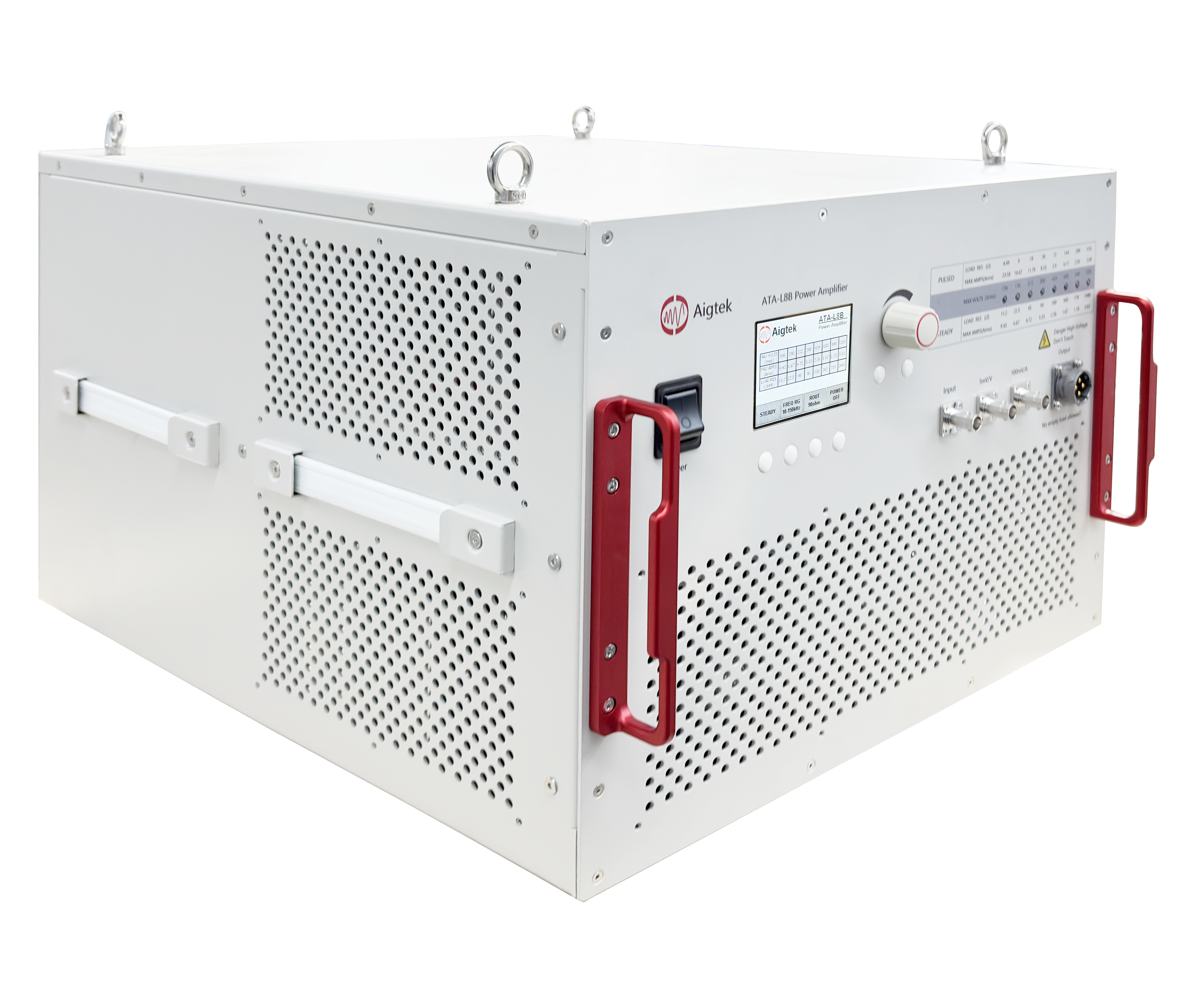

パワー・アンプ AIGTEK（ATA-L8B）の特徴

主な特長

シングルチャンネル
最大出力電圧：1200 Vrms
最大連続出力電力：1000 VA
最大パルス出力電力：2500 VA（10%@ 1秒）
帯域幅（-3 dB）：40 Hz～150 kHz
RS-232プログラム制御対応
電圧・電流モニタ機能搭載
抵抗負荷・非抵抗負荷対応
多段出力インピーダンス切替対応
過温度保護・過電圧保護・過電流保護・短絡保護・無負荷保護搭載

概要

ATA-L8Bは、高電圧・大電力交流駆動向けのシングルチャンネルパワーアンプです。
最大1200 Vrmsの高電圧出力、1000 VAの連続出力、さらに2500 VAのパルス出力能力を備えています。
圧電アクチュエータ、超音波トランスデューサ、コイル、誘導負荷、容量負荷など、抵抗負荷・非抵抗負荷を問わず幅広い負荷を駆動できます。
ATA-Lシリーズの中でも最高クラスの出力能力を持ち、大型圧電デバイスや高電圧試験システムに最適です。

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイム表示します。
出力状態
電圧設定
出力レンジ
保護状態
システムステータス
優れた視認性と操作性を実現しています。

周波数レンジ

レンジ周波数範囲Range 140 Hz～20 kHzRange 210 kHz～150 kHz

モニタ機能

BNCモニタ端子から出力状態をリアルタイム監視できます。
電圧モニタ
5 mV/V
精度：±5% FS
例
600 V出力 → 3.0 Vモニタ出力
1200 V出力 → 6.0 Vモニタ出力
電流モニタ
100 mV/A
精度：±5% FS
例
10 A出力 → 1 Vモニタ出力

出力性能

連続出力モード
最大連続出力：1000 VA
出力インピーダンス 最大出力電圧 最大出力電流11.2 Ω 106 Vrms 9.43 Arms
22.5 Ω 150 Vrms 6.67 Arms
45 Ω 212 Vrms 4.72 Arms
90 Ω 300 Vrms 3.33 Arms
180 Ω 424 Vrms 2.36 Arms
360 Ω 600 Vrms 1.67 Arms
719 Ω 848 Vrms 1.18 Arms
1440 Ω 1200 Vrms 0.83 Arms
パルス出力モード
最大パルス出力：2500 VA（10%@ 1秒）
出力インピーダンス 最大出力電圧 最大出力電流4.49 Ω 106 Vrms 23.58 Arms
9 Ω 150 Vrms 16.67 Arms
18 Ω 212 Vrms 11.79 Arms
36 Ω 300 Vrms 8.33 Arms
72 Ω 424 Vrms 5.90 Arms
144 Ω 600 Vrms 4.17 Arms
288 Ω 848 Vrms 2.95 Arms
576 Ω 1200 Vrms 2.08 Arms

出力端子

出力インターフェース
航空コネクタ（Aviation Connector）

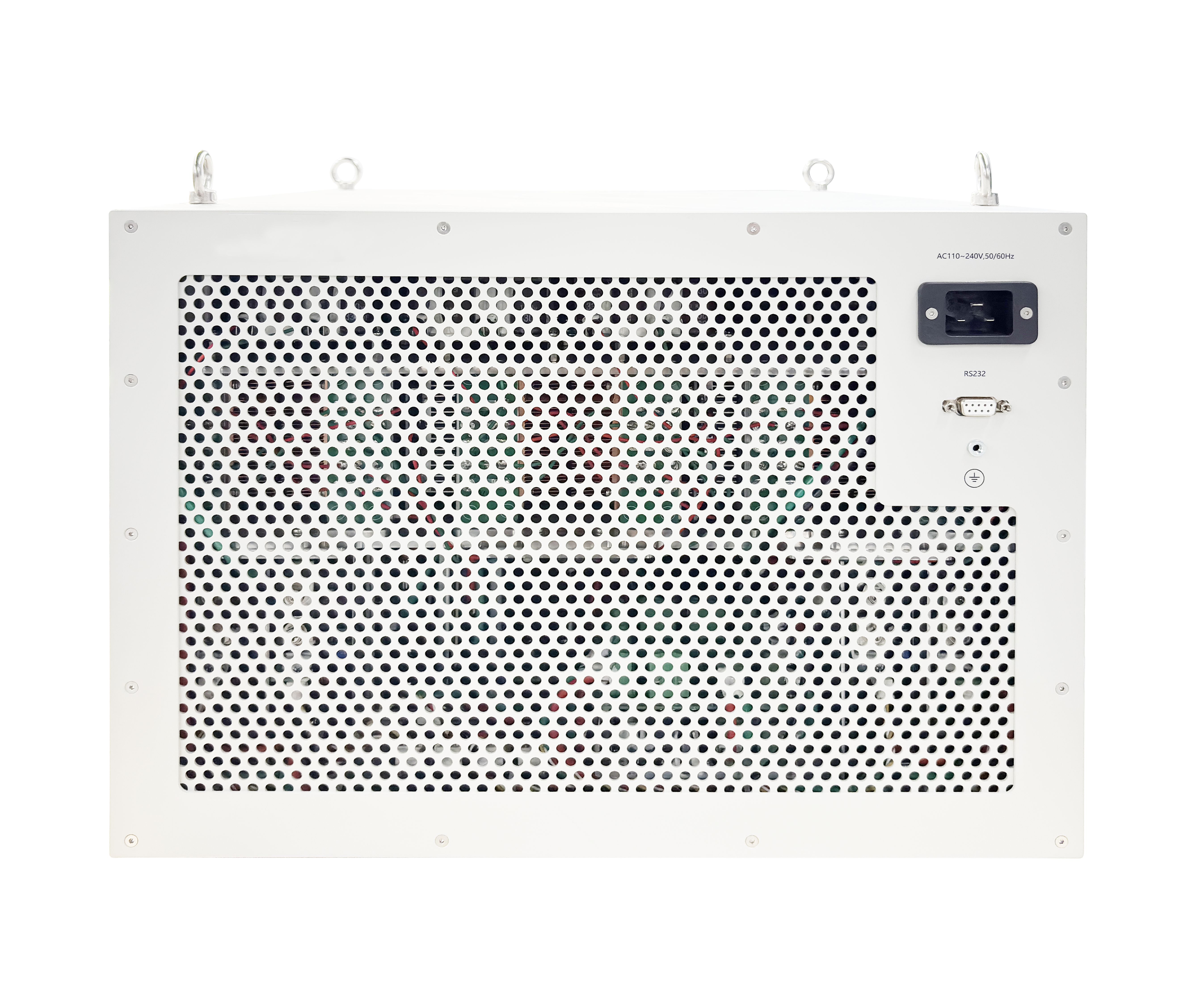

プログラム制御

通信インターフェース
RS-232
PCとの接続により以下に対応可能です。
自動試験システム（ATE）
耐久試験
パラメータスイープ試験
生産設備組み込み
LabVIEW制御

ひずみ率特性

全高調波ひずみ率（THD）
≤1%
条件：1 kHz、53 Vrms（106 Vrmsレンジ）
高い信号忠実度を維持した交流出力を実現します。

保護機能

ATA-L8Bは最も充実した保護機能を搭載しています。
保護機能
過温度保護
過電圧保護
過電流保護
短絡保護
無負荷保護
異常発生時にはLCDに保護状態が表示され、安全性を確保します。
