パワー・アンプ AIGTEK（ATA-L8）の特徴

主な特長

シングルチャンネル
最大出力電圧：1020 Vrms
最大出力電力：1000 VA
帯域幅（-3 dB）：200 Hz～120 kHz
出力インピーダンス切替対応
抵抗負荷・非抵抗負荷対応
電圧・電流モニタ機能搭載
過電流保護搭載
高電圧・高出力交流アンプ

概要

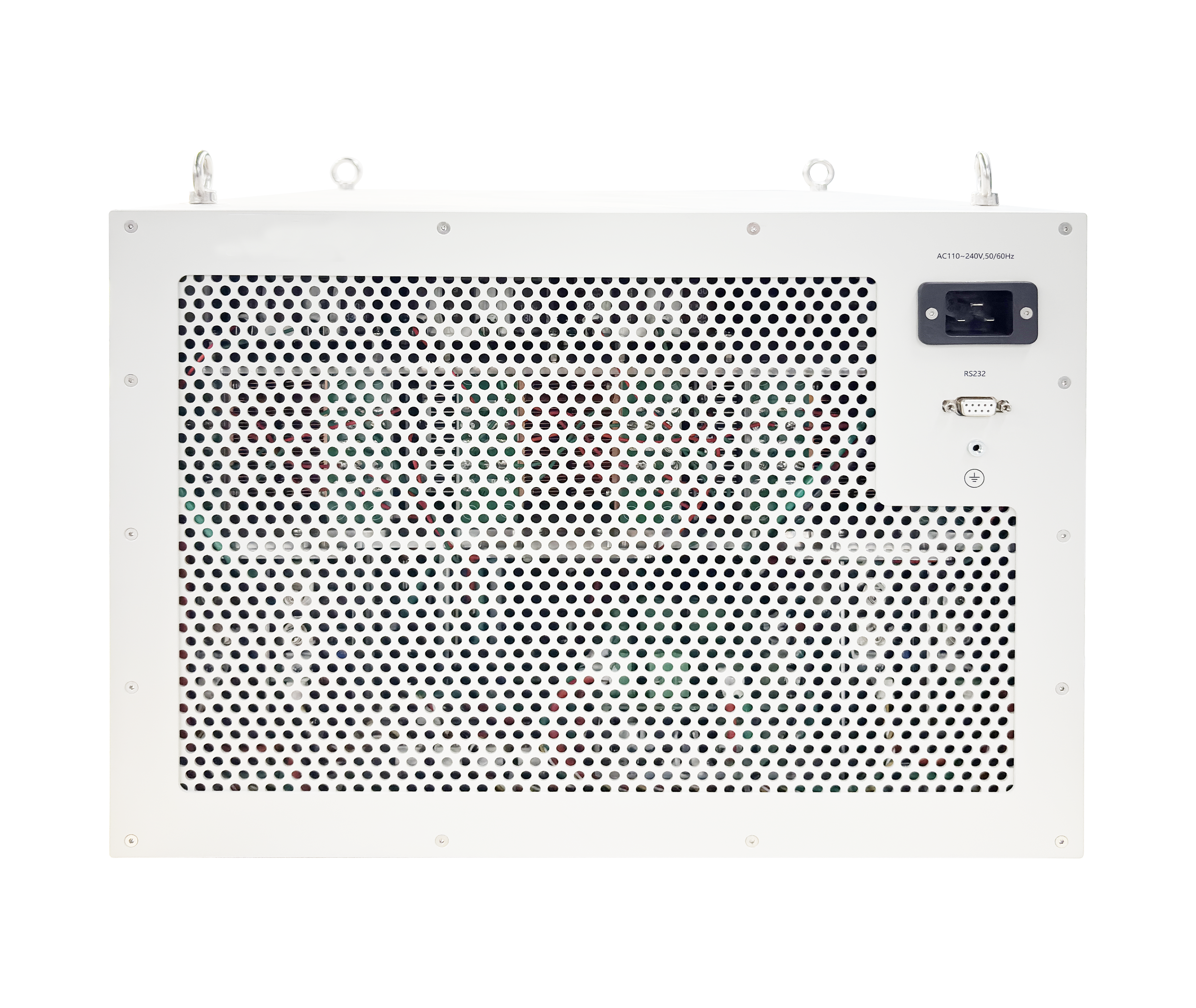

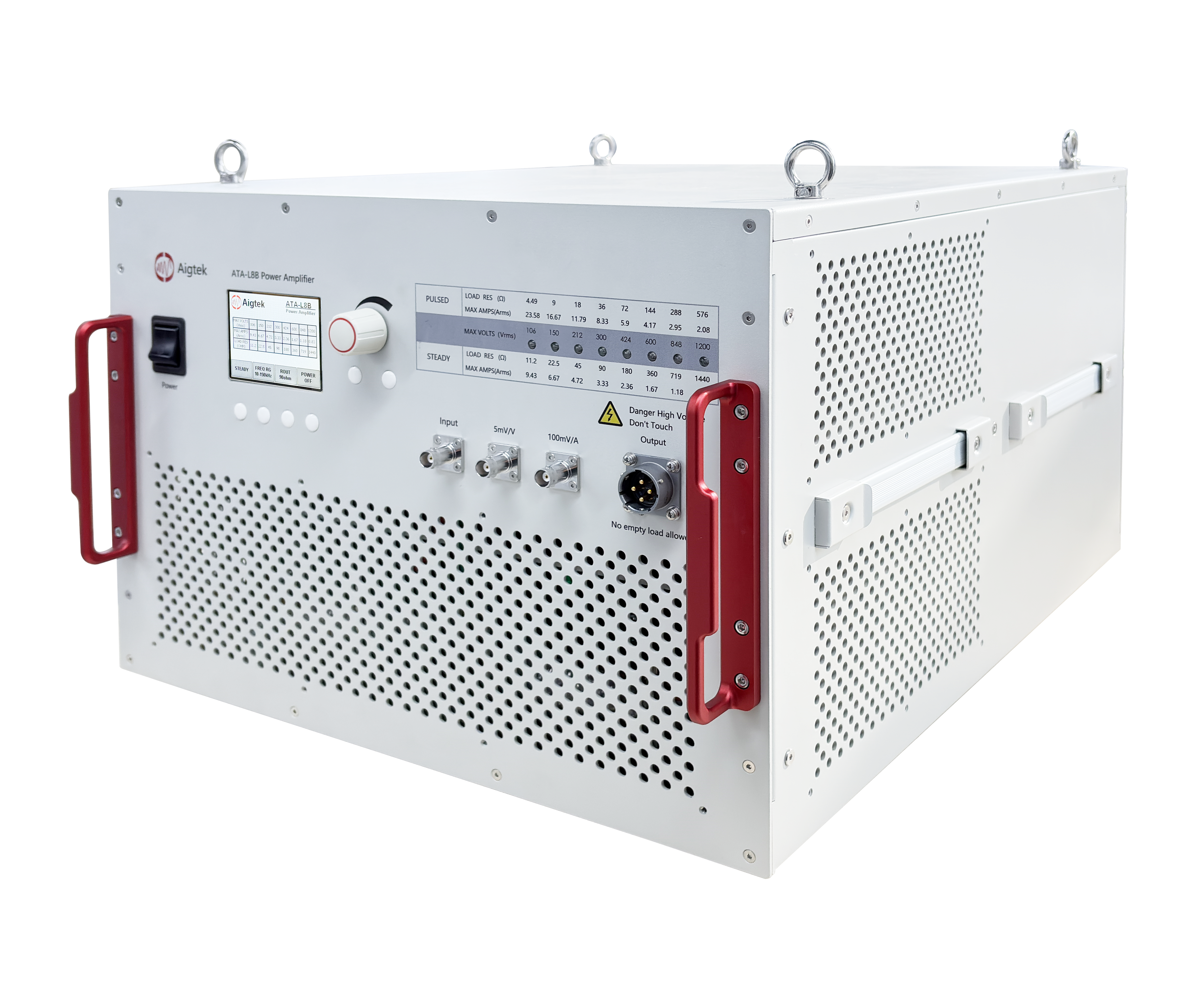

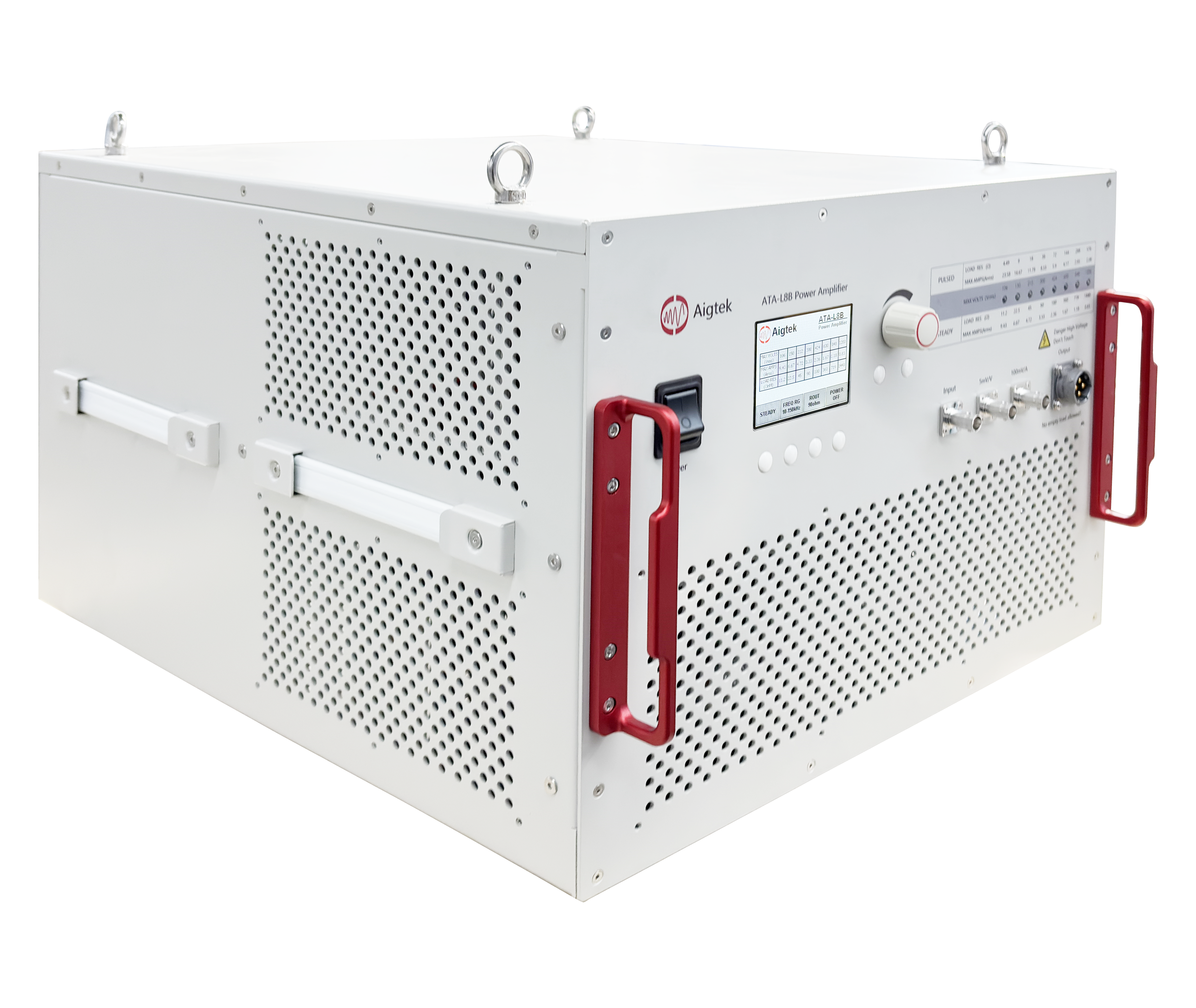

ATA-L8は、高電圧・高出力交流駆動向けのシングルチャンネルパワーアンプです。
最大1020 Vrmsの出力電圧と1000 VAの出力能力を備え、圧電アクチュエータ、超音波トランスデューサ、コイル、各種リアクティブ負荷の駆動に適しています。
また、複数の出力インピーダンスレンジを備えており、被試験デバイスに合わせて最適な出力条件を選択できます。

LCDパネル表示

LCDディスプレイにより各種情報をリアルタイム表示します。
出力状態表示
出力レンジ表示
電圧・電流状態表示
保護状態表示
システム状態表示
直感的で分かりやすいユーザーインターフェースを採用しています。

入力

入力方式
シングルエンド入力
入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
フルスケール出力入力
1 Vrms（1 kHz）
入力信号実効値は1 Vrms以下で使用してください。

モニタ機能

電圧モニタ
5 mV/V
精度：±5% FS
例
出力500 V → モニタ出力2.5 V
出力1000 V → モニタ出力5.0 V
電流モニタ
100 mV/A
精度：±5% FS
例
出力5 A → モニタ出力500 mV
オシロスコープへ直接接続し、リアルタイム監視が可能です。

出力性能

最大出力電力
1000 VA
出力インピーダンス切替レンジ
出力インピーダンス 最大出力電圧 最大出力電流30 Ω 170 Vrms 5.67 Arms
115 Ω 340 Vrms 2.96 Arms
260 Ω 510 Vrms 1.96 Arms
460 Ω 680 Vrms 1.48 Arms
720 Ω 850 Vrms 1.18 Arms
1040 Ω 1020 Vrms 0.98 Arms
用途に応じて高電流重視または高電圧重視の設定が可能です。

出力端子

出力インターフェース
4 mmバナナソケット

ひずみ率特性

高調波ひずみ率（THD）
≤1%
条件：1 kHz、85 Vrms（170 Vrmsレンジ）
高い信号忠実度を維持しながら駆動できます。

保護機能

過電流保護
出力電流が許容範囲を超えた場合、自動的に保護動作します。
保護表示
LCD画面上に保護状態を表示し、異常解除後に再度出力可能となります。
