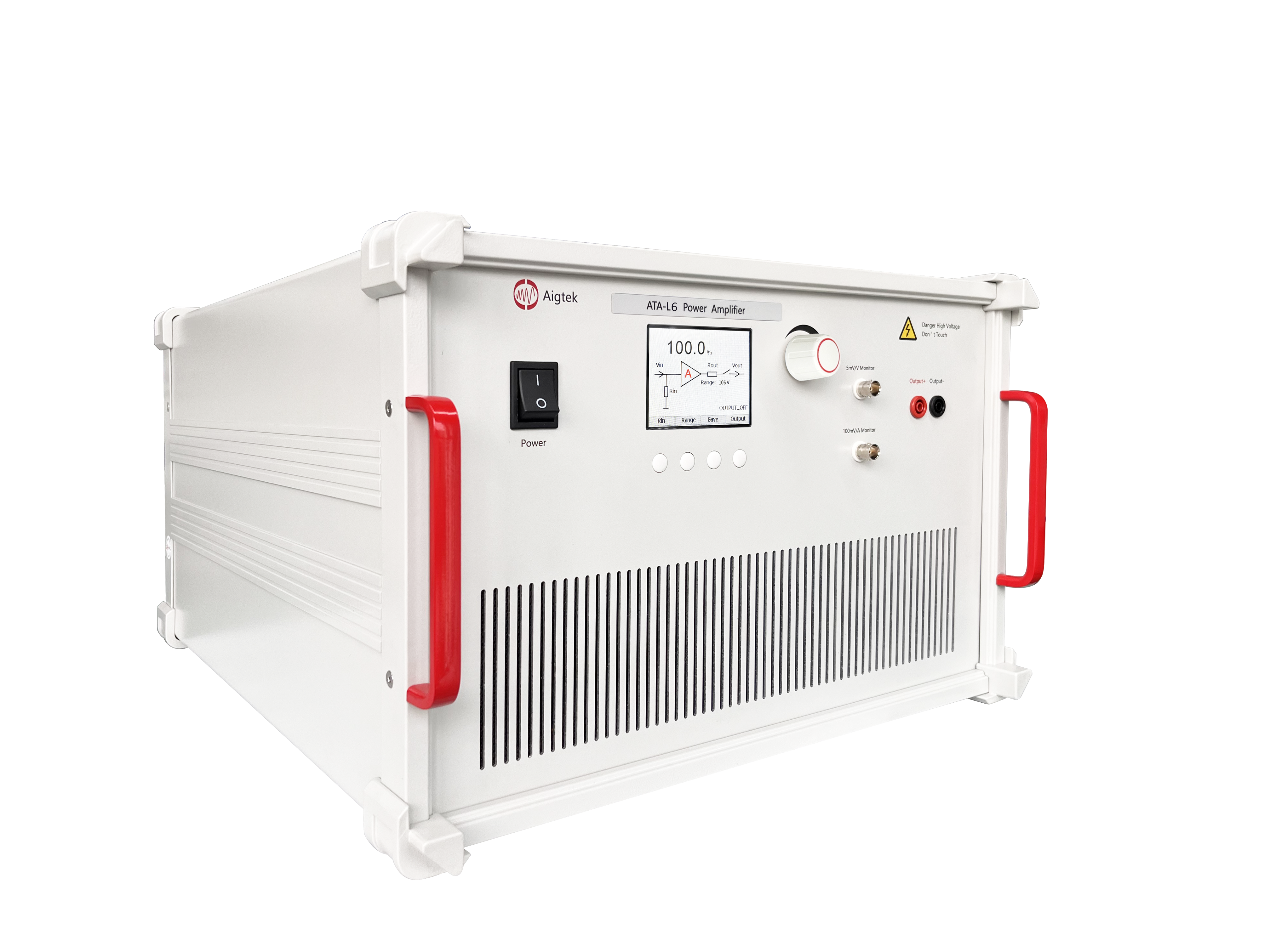

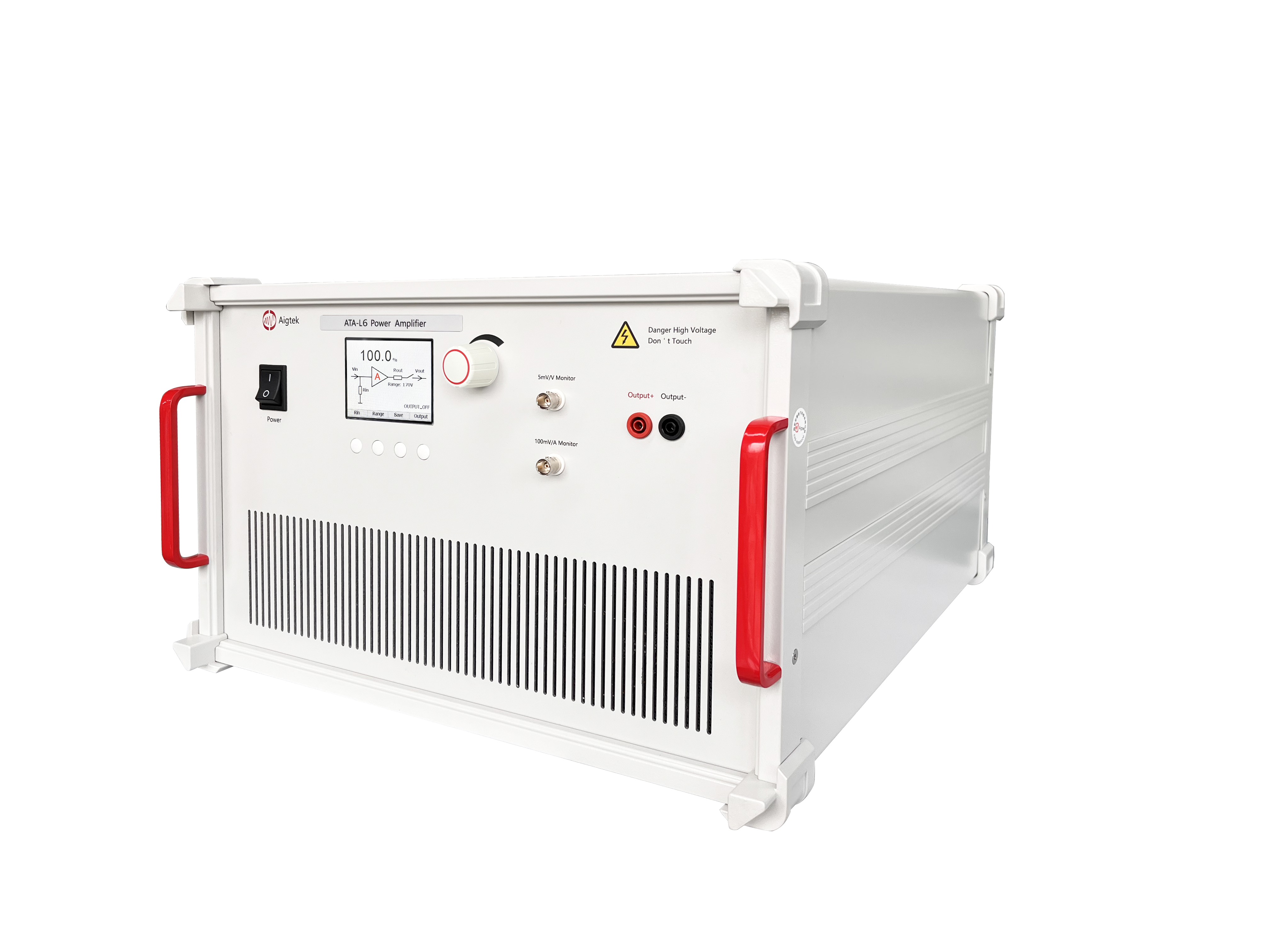

パワー・アンプ AIGTEK（ATA-L6B）の特徴

主な特長

シングルチャンネル
最大出力電圧：1200 Vrms
最大連続出力電力：800 VA
最大パルス出力電力：2000 VA（10%@ 1秒）
帯域幅（-3 dB）：40 Hz～150 kHz
RS-232プログラム制御対応
電圧・電流モニタ機能搭載
抵抗負荷・非抵抗負荷対応
多段出力インピーダンス切替対応
過温度・過電圧・過電流・短絡・無負荷保護搭載

概要

ATA-L6Bは、高電圧・高出力交流駆動向けのシングルチャンネルパワーアンプです。
最大1200 Vrmsの高電圧出力、800 VAの連続出力、さらに最大2000 VAのパルス出力能力を備えており、圧電セラミックス、超音波トランスデューサ、大型コイル、高電圧絶縁試験などの用途に適しています。
また、出力インピーダンスと周波数レンジを切り替えることで、被試験デバイスに最適な駆動条件を選択できます。

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイムで表示します。
出力状態
出力レンジ
電圧・電流状態
保護状態
システムステータス
視認性と操作性に優れたユーザーインターフェースを採用しています。

周波数レンジ

レンジ周波数範囲Range 140 Hz～20 kHzRange 210 kHz～150 kHz

モニタ機能

BNCモニタ端子からリアルタイムで出力状態を監視できます。
電圧モニタ
10 mV/V
精度：±5% FS
例：
出力100 V → モニタ出力1 V
出力300 V → モニタ出力3 V
電流モニタ
100 mV/A
精度：±5% FS
例：
出力2 A → モニタ出力200 mV

出力性能

連続出力モード
最大連続出力：800 VA
出力インピーダンス 最大出力電圧 最大出力電流14 Ω 106 Vrms 7.57 Arms
28 Ω 150 Vrms 5.36 Arms
56 Ω 212 Vrms 3.79 Arms
113 Ω 300 Vrms 2.67 Arms
225 Ω 424 Vrms 1.88 Arms
450 Ω 600 Vrms 1.33 Arms
899 Ω 848 Vrms 0.94 Arms
1800 Ω 1200 Vrms 0.67 Arms

パルス出力モード

最大パルス出力：2000 VA（10%@ 1秒）
出力インピーダンス 最大出力電圧 最大出力電流5.6 Ω 106 Vrms 18.93 Arms
11.25 Ω 150 Vrms 13.33 Arms
22.5 Ω 212 Vrms 9.44 Arms
45 Ω 300 Vrms 6.67 Arms
90 Ω 424 Vrms 4.72 Arms
180 Ω 600 Vrms 3.33 Arms
360 Ω 848 Vrms 2.36 Arms
720 Ω 1200 Vrms 1.67 Arms

出力端子

出力インターフェース
航空コネクタ（Aviation Connector）

ひずみ率特性

全高調波ひずみ率（THD）
≤1%
条件：1 kHz、53 Vrms（106 Vrmsレンジ）
高い信号忠実度を維持しながら高出力駆動が可能です。

プログラム制御

通信インターフェース
RS-232
PCからの自動制御や試験システムへの組み込みが可能です。
対応用途
自動試験装置（ATE）
長時間耐久試験
パラメータスイープ試験
LabVIEW制御
生産設備組み込み

保護機能

ATA-L6Bはシリーズ最高レベルの保護機能を搭載しています。
保護機能一覧
過温度保護
過電圧保護
過電流保護
短絡保護
無負荷保護
異常発生時はLCDに状態が表示され、故障要因が取り除かれるまで出力を停止します。
