パワー・アンプ AIGTEK（ATA-L2B）の特徴

主な特長

シングルチャンネル
最大出力電圧：300 Vrms
最大連続出力電力：260 VA
最大パルス出力電力：650 VA（10%@ 1秒）
帯域幅（-3 dB）：40 Hz～150 kHz
RS-232プログラム制御対応
電圧・電流モニタ機能搭載
抵抗負荷・非抵抗負荷対応
多段出力インピーダンス選択可能
過温度・過電圧・過電流・短絡・無負荷保護搭載

概要

ATA-L2Bは、高電圧交流信号駆動向けのシングルチャンネルパワーアンプです。
最大300 Vrms、連続260 VA、瞬時最大650 VAの出力能力を備え、圧電素子、超音波トランスデューサ、コイル、各種リアクティブ負荷の駆動に適しています。
また、出力インピーダンス切替機能と周波数レンジ切替機能を備えており、試験対象に合わせた最適な出力条件を選択できます。

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイム表示します。
出力状態
出力レンジ
電圧・電流状態
保護状態
システム状態
直感的でわかりやすい操作性を実現しています。

周波数レンジ

ATA-L2Bは用途に応じて周波数レンジを切り替え可能です。
レンジ 周波数範囲Range 1 40 Hz～20 kHz
Range 2 10 kHz～150 kHz

モニタ機能

BNCモニタ端子からリアルタイムで出力状態を監視できます。
電圧モニタ
10 mV/V
精度：±5% FS
例：
出力100 V → モニタ出力1 V
出力300 V → モニタ出力3 V
電流モニタ
100 mV/A
精度：±5% FS
例：
出力2 A → モニタ出力200 mV

出力性能

連続出力モード
最大連続出力：260 VA
出力インピーダンス 最大出力電圧 最大出力電流43 Ω 106 Vrms 2.47 Arms
87 Ω 150 Vrms 1.72 Arms
173 Ω 212 Vrms 1.23 Arms
346 Ω 300 Vrms 0.87 Arms

パルス出力モード

最大パルス出力：650 VA
（10%デューティ、1秒）
出力インピーダンス 最大出力電圧 最大出力電流17.3 Ω 106 Vrms 6.13 Arms
34.6 Ω 150 Vrms 4.34 Arms
69 Ω 212 Vrms 3.07 Arms
139 Ω 300 Vrms 2.16 Arms

出力端子

出力インターフェース
航空コネクタ（Aviation Connector）

ひずみ率特性

THD
≤1%
条件：1 kHz、53 Vrms（106 Vrmsレンジ）
高い信号忠実度を実現します。

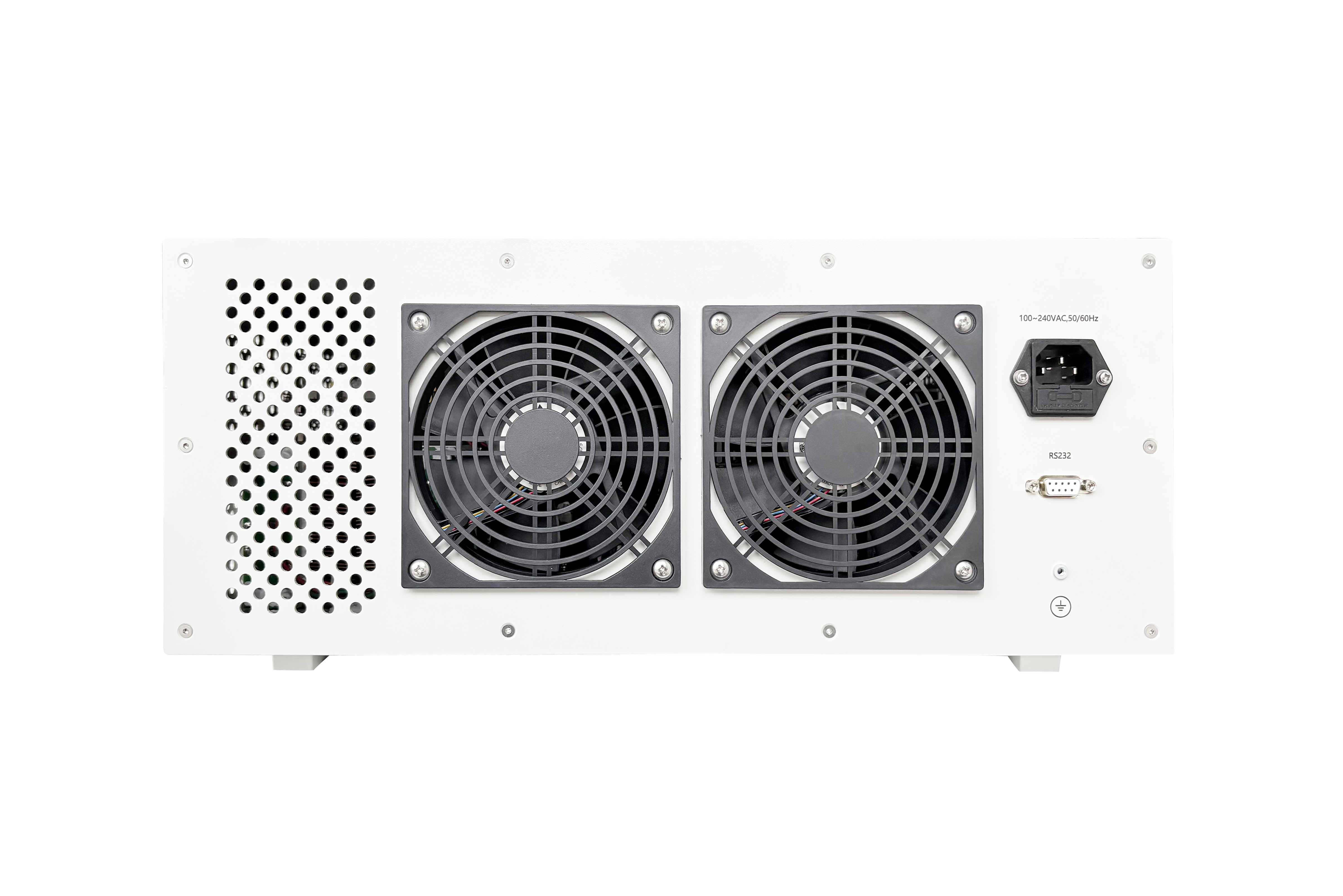

プログラム制御

通信インターフェース
RS-232
PCからのリモート制御や自動試験システムへの組み込みが可能です。
対応用途
自動試験装置（ATE）
長時間耐久試験
パラメータスイープ試験
LabVIEW制御
生産設備組み込み

保護機能

ATA-L2Bは以下の包括的な保護機能を搭載しています。
過温度保護
内部温度異常時に出力停止
過電圧保護
異常電圧発生時に出力停止
過電流保護
過負荷状態で保護動作
短絡保護
出力短絡時に自動保護
無負荷保護
負荷未接続状態での出力を保護
異常解除後に出力を再開できます。
