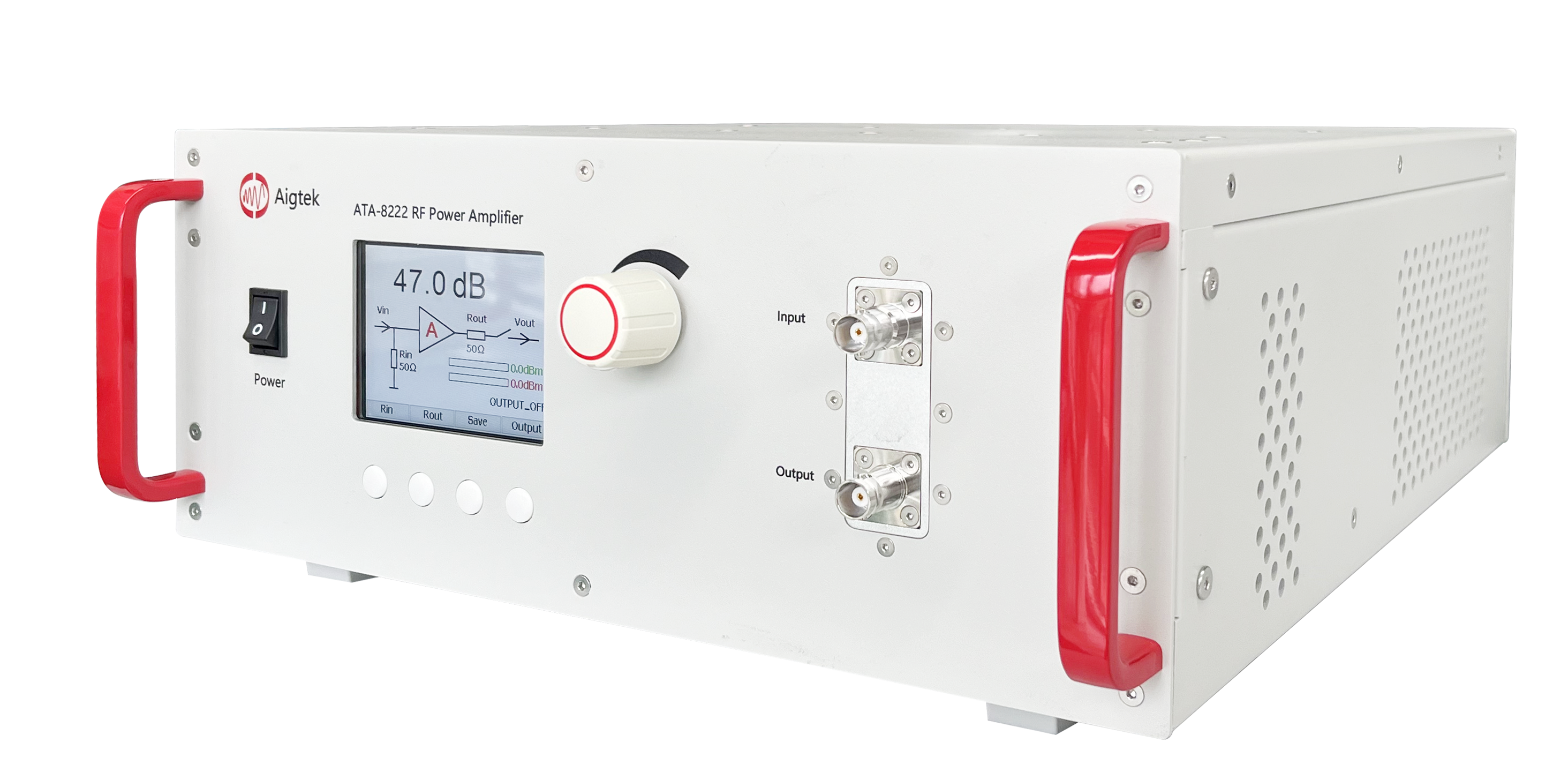

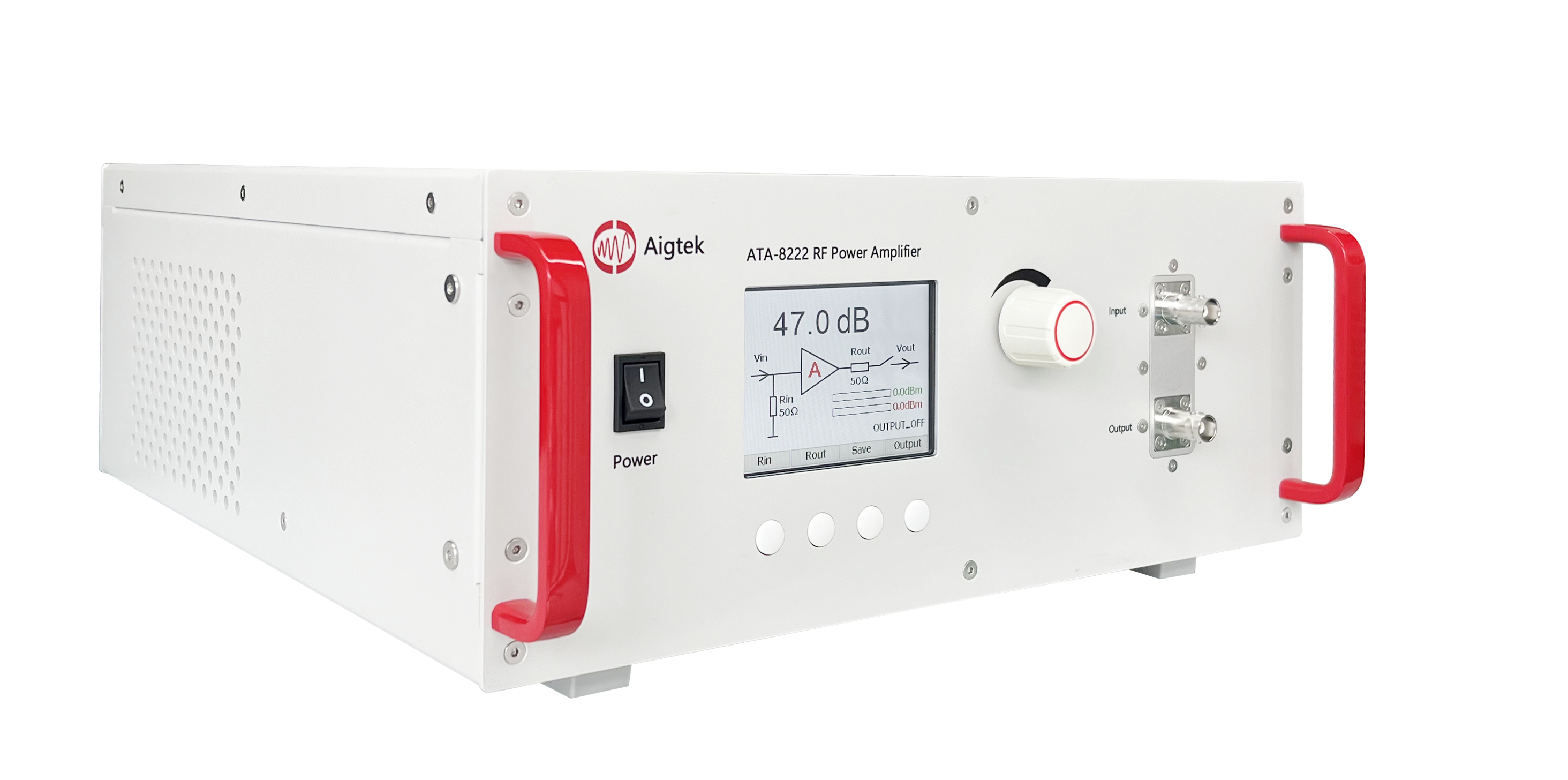

RFパワーアンプ AIGTEK（ATA-8222）の特徴

主な特長

動作方式：Class AB
動作周波数：100 kHz～22 MHz
P1 dB出力電力：20 W
飽和出力電力：40 W
パワーゲイン：40 dB
ゲイン可変範囲：20～40 dB
温度制御空冷方式
BNC入出力採用
リアクティブ負荷駆動対応

概要

ATA-8222は、100 kHz～22 MHzの広帯域に対応したRFパワーアンプです。
P1 dB出力20 W、飽和出力40 Wを実現しており、圧電トランスデューサ、医療用超音波、ワイヤレス給電、超音波非破壊検査などのアプリケーションに適しています。
デジタル制御によるゲイン調整機能を搭載しており、頻繁に使用する設定値を保存できるため、迅速な測定・評価が可能です。

LCDパネル表示

LCDディスプレイにより装置状態や設定値をリアルタイム表示します。
出力状態表示
ゲイン表示
システム状態表示
保護状態表示
直感的なユーザーインターフェース

入力

入力端子
BNCコネクタ
入力インピーダンス
50 Ω
最大許容入力
1 Vrms
20 mW
13 dBm

パワーゲイン

ゲイン範囲
20 dB～40 dB
調整分解能
0.5 dBステップ
LCD表示を確認しながら精密な出力設定が可能です。

出力

出力端子
BNCコネクタ
出力インピーダンス
50 Ω
出力電力
P1 dB出力：20 W
飽和出力：40 W
注意：無負荷運転は禁止されています。

P1 dB出力時の入力条件

40 dBゲイン、1 MHz動作時
316 mVrms
2 mW
3 dBm
入力で20 W出力を実現します。

高調波特性

第3高調波レベル
＜ -25 dBc
条件：20 W出力、1 MHz
高い信号品質を維持したRF増幅が可能です。

冷却方式

温度制御空冷
効率的な空冷ファンシステムを搭載しています。
特長
水冷設備不要
メンテナンス容易
コンパクト設計
長時間連続動作対応

負荷適応性

以以下の負荷を安定して駆動できます。
抵抗負荷
容量性負荷
誘導性負荷
圧電セラミックス
超音波トランスデューサ
