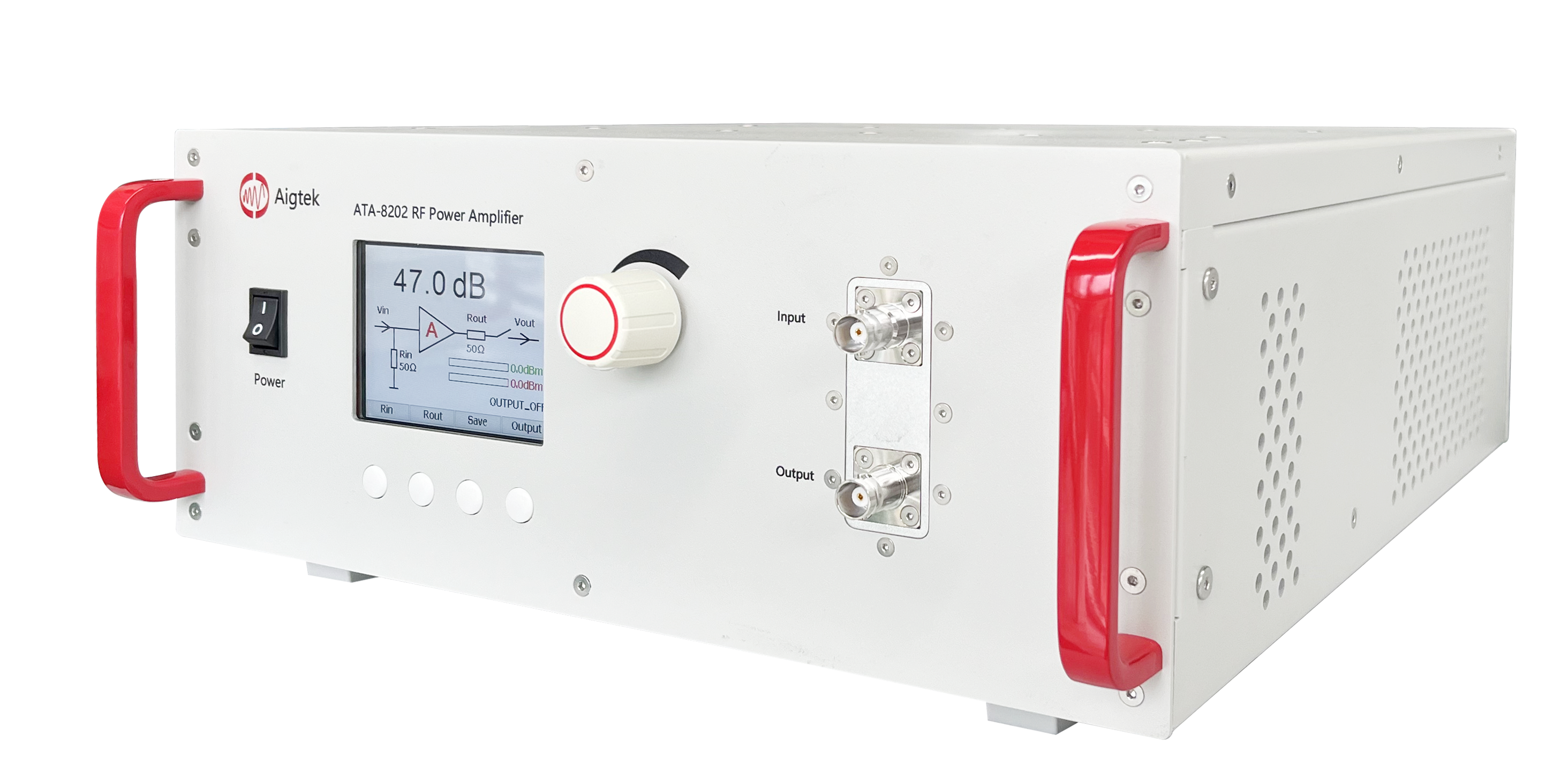

RFパワーアンプ AIGTEK（ATA-8202）の特徴

主な特長

動作方式：Class A
動作周波数：100 kHz～20 MHz
P1 dB出力電力：100 W
飽和出力電力：200 W
パワーゲイン：47 dB
出力電力・反射電力モニタ機能搭載
温度制御空冷方式
BNC入出力採用
リアクティブ負荷駆動対応

概要

ATA-8202は、100 kHz～20 MHzの広帯域に対応した高性能RFパワーアンプです。
P1 dB出力100 W、飽和出力200 Wを実現し、圧電セラミックス、超音波トランスデューサ、ワイヤレス給電、RF研究開発など幅広い用途に適しています。
また、本機は出力電力および反射電力の検出機能を搭載しており、負荷整合状態をリアルタイムで監視できます。

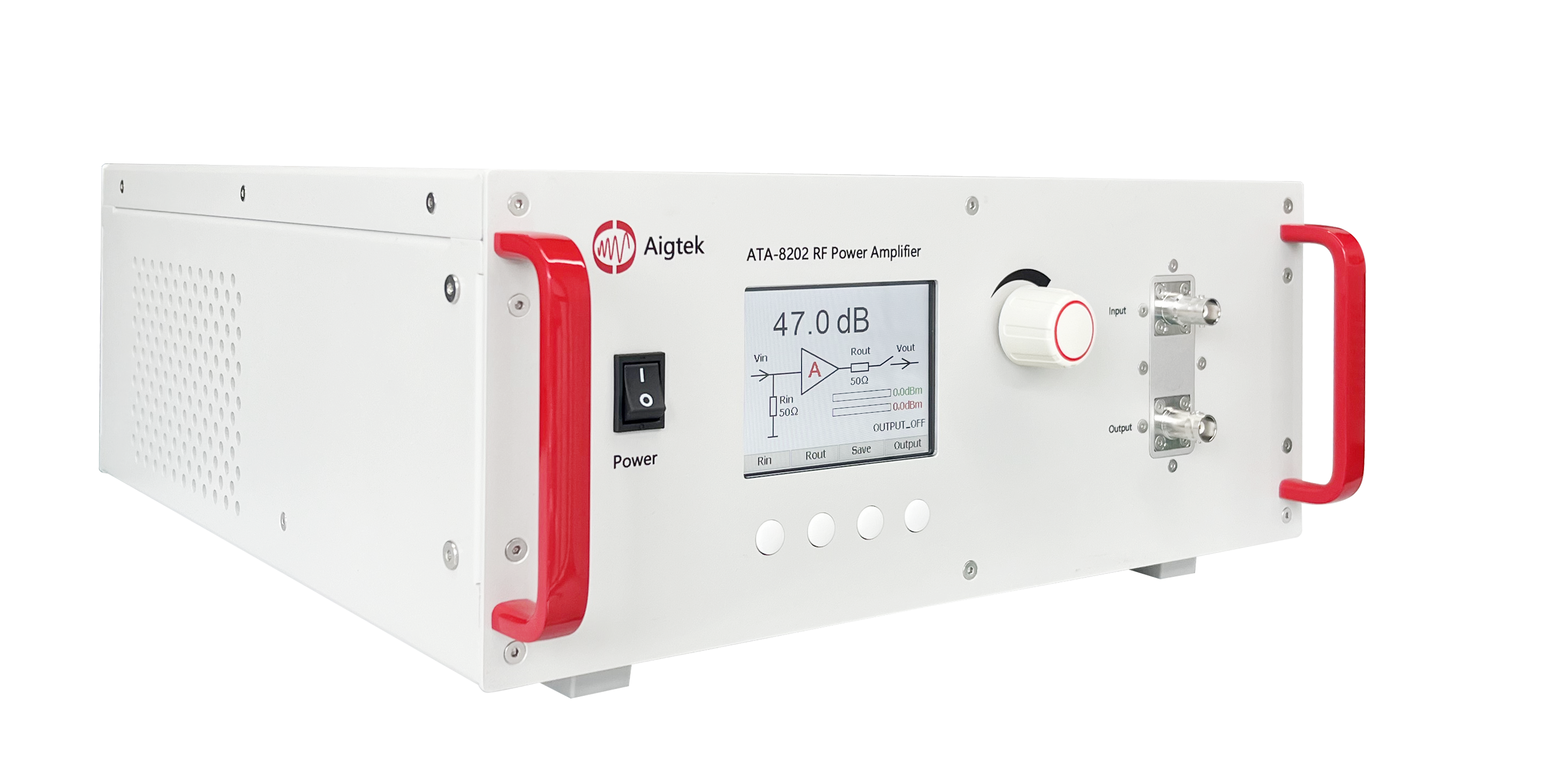

LCDパネル表示

LCDディスプレイにより各種情報をリアルタイム表示します。
出力状態表示
ゲイン表示
出力電力表示
反射電力表示
システム状態表示
高い視認性と操作性

入力

入力端子
BNCコネクタ
入力インピーダンス
50 Ω
最大許容入力
1 Vrms
20 mW
13 dBm

パワーゲイン

ゲイン範囲
27 dB～47 dB
調整分解能
0.5 dBステップ
LCD表示を見ながら高精度なゲイン設定が可能です。

出力

出力端子
BNCコネクタ
出力インピーダンス
50 Ω
出力電力
P1 dB出力：100 W
飽和出力：200 W
注意：無負荷運転は禁止されています。

電力モニタ機能

ATA-8202は出力電力および反射電力をリアルタイムで監視できます。
特長
出力電力表示
反射電力表示
負荷整合状態の確認
システム保護に有効

P1 dB出力時の入力条件

47 dBゲイン、1 MHz動作時
316 mVrms
2 mW
3 dBm
入力で100 W出力を実現します。

高調波特性

第3高調波レベル
＜ -25 dBc
条件：100 W出力、1 MHz
高い信号純度を維持したRF増幅が可能です。

反射電力保護

最大許容反射電力
40 W
負荷ミスマッチや反射電力からアンプを保護します。

冷却方式

温度制御空冷方式

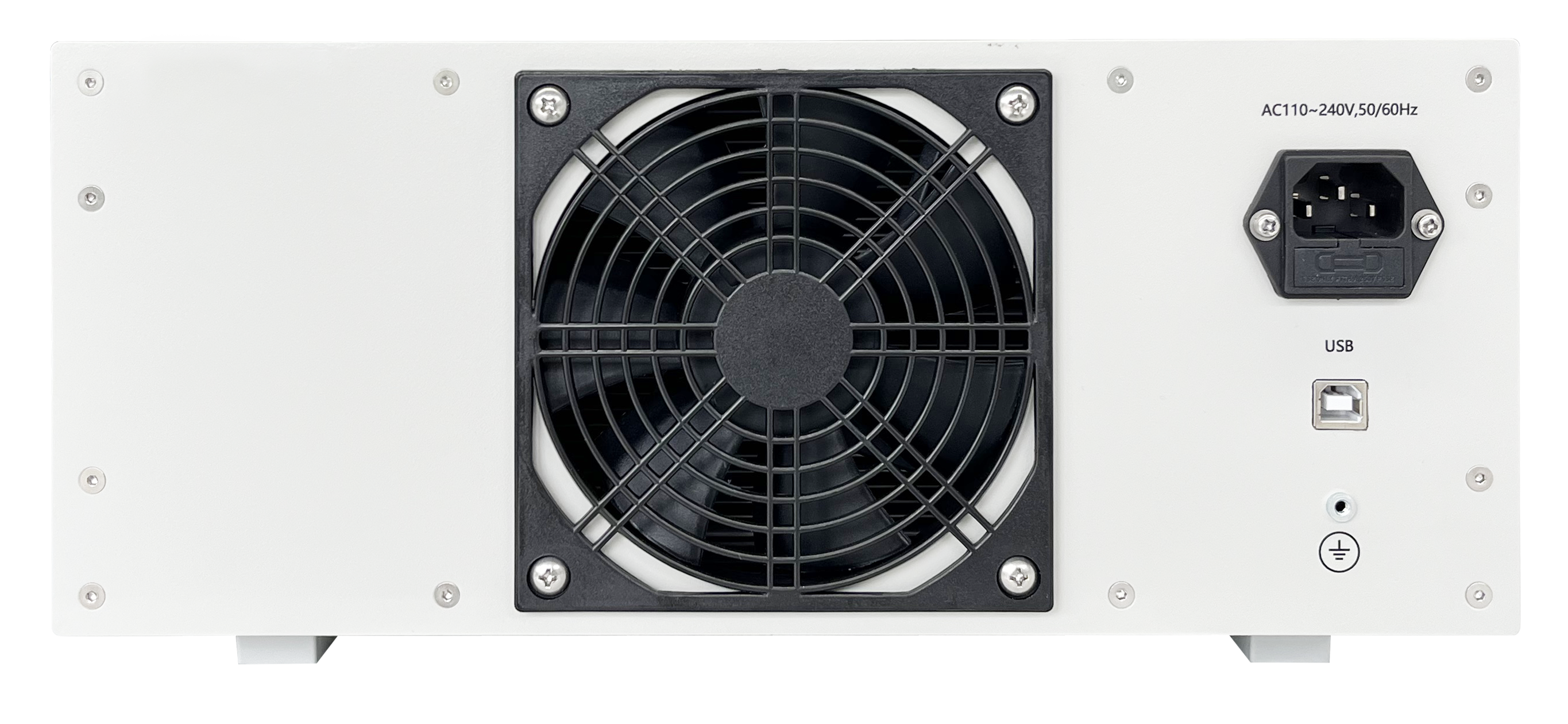

冷却ファンによるインテリジェント空冷システムを採用しています。
特長
水冷設備不要
メンテナンス容易
長時間連続運転可能
高い信頼性

負荷適応性

以以下の負荷を安定して駆動できます。
抵抗負荷
容量性負荷
誘導性負荷
圧電振動子
超音波トランスデューサ

主な用途

超音波関連
超音波トランスデューサ駆動
医療用超音波
集束超音波（HIFU）
超音波非破壊検査（UT）
超音波評価システム
圧電デバイス関連
圧電セラミックス駆動
圧電アクチュエータ評価
圧電トランスデューサ試験
ワイヤレス給電
無線電力伝送（WPT）
共振型ワイヤレス給電
高周波電力伝送研究
RF研究開発
RF信号増幅
高周波加熱
RF評価試験
高周波伝送実験
