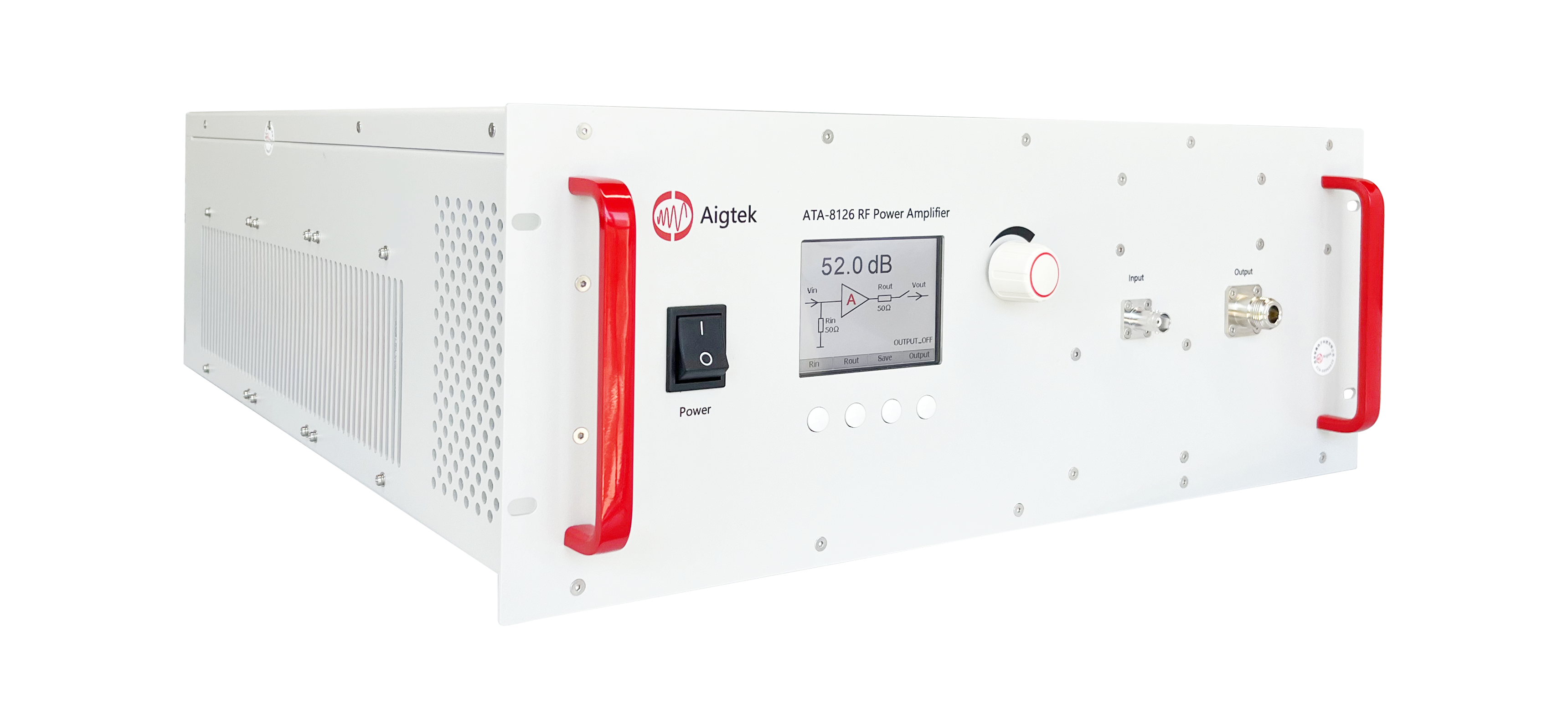

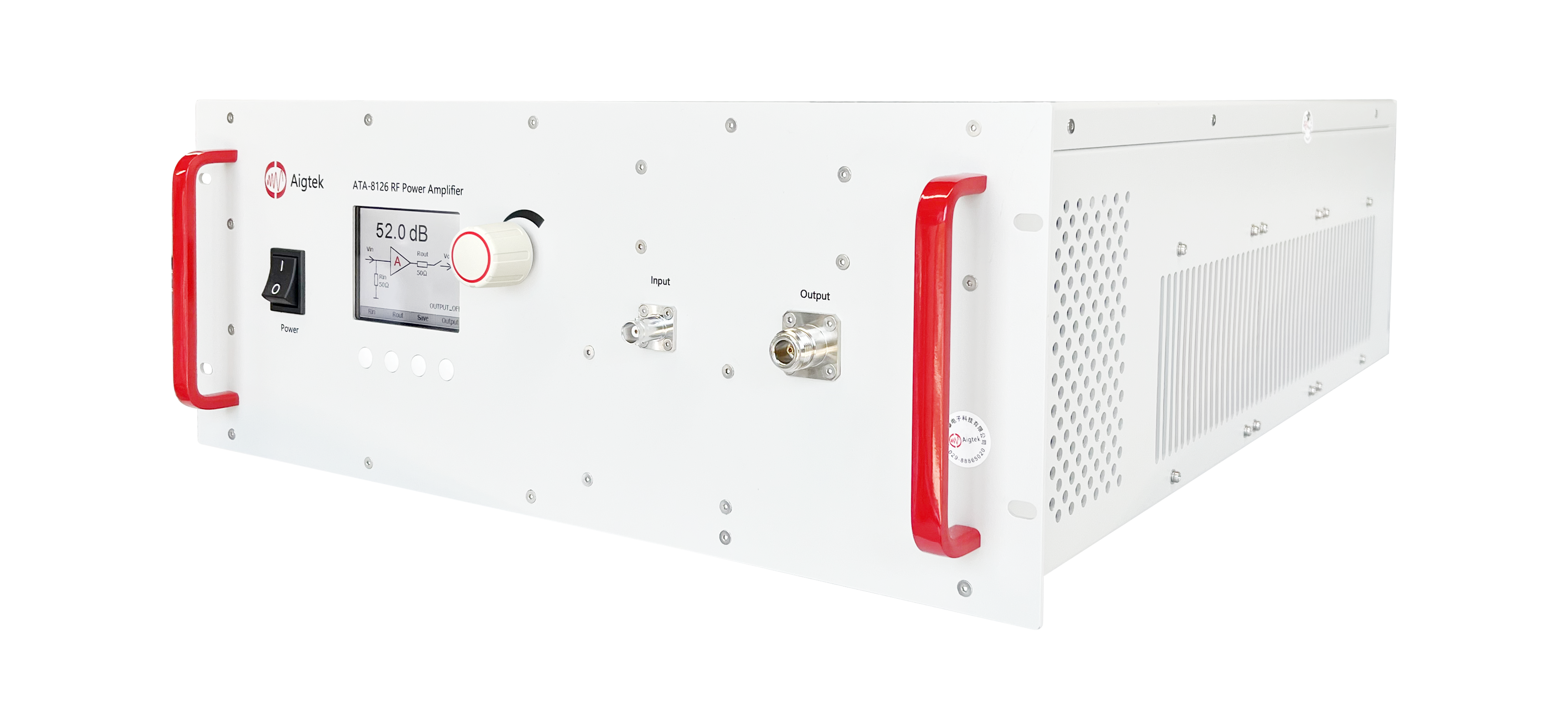

RFパワーアンプ AIGTEK（ATA-8126）の特徴

主な特長

動作方式：Class A
動作周波数：100 kHz～12 MHz
P1 dB出力電力：300 W
飽和出力電力：600 W
パワーゲイン：52 dB
ゲイン可変範囲：32～52 dB
水冷方式採用
N型コネクタ出力
リアクティブ負荷駆動対応

概要

ATA-8126は、100 kHz～12 MHzの広帯域に対応した高出力RFパワーアンプです。
P1 dB出力300 W、飽和出力600 Wを実現し、超音波振動子駆動、圧電セラミック駆動、無線給電実験、医療用超音波システムなどの高出力RFアプリケーションに適しています。
デジタル制御によるゲイン調整機能を搭載し、設定値の保存機能により効率的な運用が可能です。

LCDパネル表示

LCDディスプレイにより装置の状態や各種パラメータをリアルタイム表示します。
出力状態表示
ゲイン表示
システム状態表示
保護状態表示
直感的なユーザーインターフェース

パワーゲイン

ゲイン範囲
32 dB～52 dB
調整分解能
0.5 dBステップ
LCD表示を確認しながら、迅速かつ正確なゲイン設定が可能です。

入力・出力

入力
項目 仕様入力コネクタ BNC
入力インピーダンス 50 Ω
最大許容入力 1 Vrms / 20 mW / 13 dBm
出力
項目 仕様出力コネクタ N型（N-Type）
出力インピーダンス 50 Ω
P1 dB出力 300 W
飽和出力 600 W
注意：無負荷運転は禁止されています。

入力レベル（P1 dB時）

51 dBゲイン、500 kHz時
316 mVrms
2 mW
3 dBm
の入力で250 W出力を達成します。

高調波特性

第3高調波レベル
第3高調波レベル
＜ -25 dBc
条件：300 W出力、1 MHz
高い信号純度を維持しながら高出力動作が可能です。

ゲイン平坦性

±1.5 dB
広帯域にわたり安定した増幅特性を実現しています。

保護機能

ATA-8126は高出力運転に対応するため、複数の保護機能を搭載しています。
過電流保護
出力電流異常時に自動停止
過温度保護
冷却異常や高温時に出力停止
反射電力保護
負荷不整合による反射電力からアンプを保護

冷却方式

温度制御水冷システム
高効率な循環水冷を採用しています。
特長
低騒音
高い放熱性能
長時間運転対応
出力安定性向上

負荷適応性

抵抗負荷だけでなくリアクティブ負荷も安定駆動可能です。
対応負荷
抵抗負荷
容量性負荷
誘導性負荷
圧電トランスデューサ
超音波振動子

主な用途

超音波関連
超音波探触子駆動
医療用超音波システム
集束超音波（HIFU）
超音波非破壊検査（UT）
超音波洗浄研究
圧電デバイス関連
圧電セラミックス駆動
圧電アクチュエータ評価
超音波トランスデューサ評価
ワイヤレス給電
無線電力伝送（WPT）
共振結合型給電
高周波電力伝送研究
RF研究開発
RF加熱
RF電力増幅研究
高周波誘導加熱
高出力RFシステム評価
