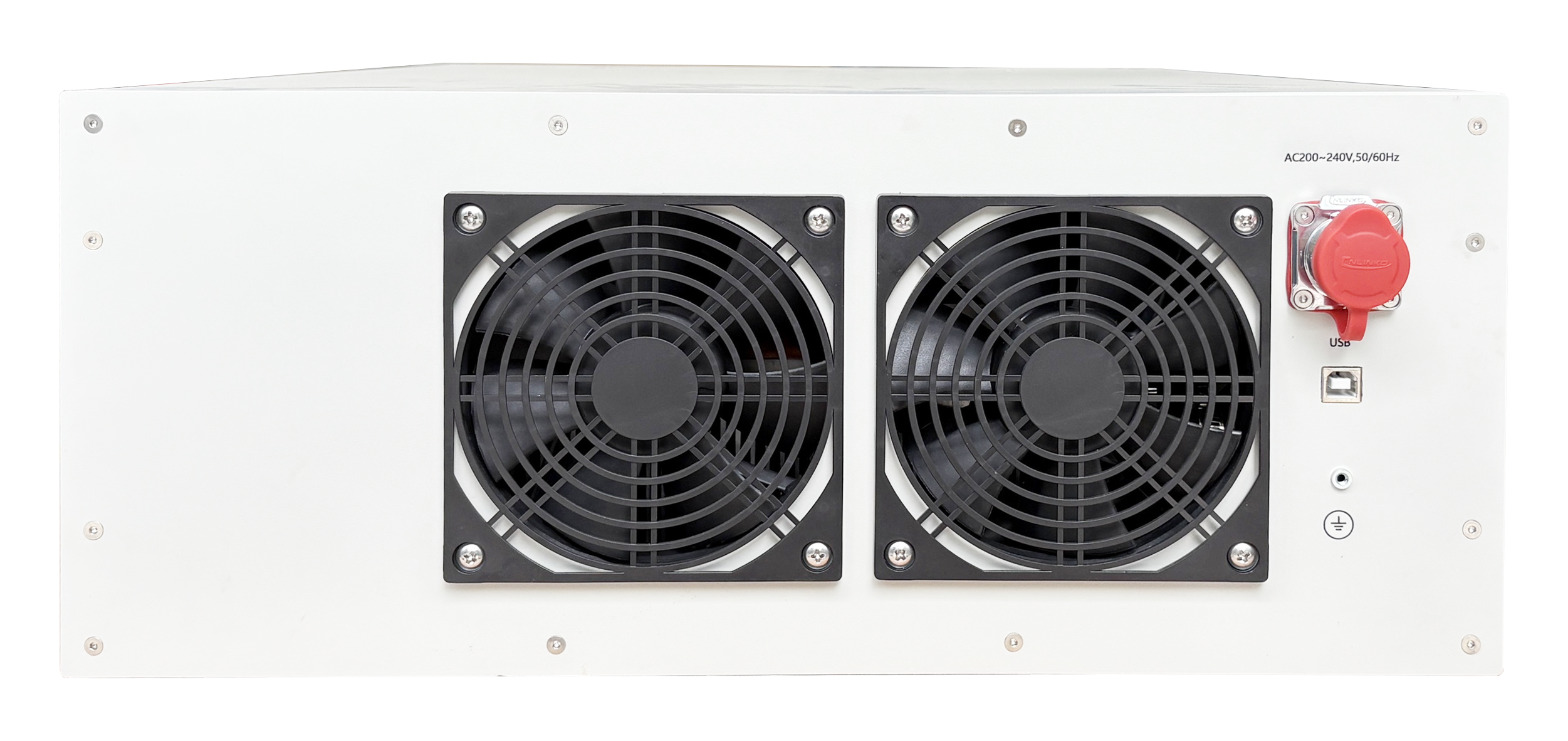

RFパワーアンプ AIGTEK（ATA-8055）の特徴

主な特長

動作方式：Class A
動作周波数：100 kHz～5 MHz
P1 dB出力電力：250 W
飽和出力電力：500 W
パワーゲイン：51 dB
水冷方式採用
デジタルゲイン調整
N型コネクタ出力
高効率保護機能搭載

概要

ATA-8055は、100 kHz～5 MHzの周波数帯域に対応した高出力RFパワーアンプです。
P1 dB出力250 W、飽和出力500 Wを実現し、超音波トランスデューサ駆動や圧電素子駆動、ワイヤレス給電実験などの高出力RFアプリケーションに適しています。
デジタル制御によるゲイン調整機能を搭載しており、設定値の保存機能により効率的な運用が可能です。

LCDパネル表示

LCDディスプレイにより装置の状態や各種動作パラメータをリアルタイム表示します。
出力状態表示
ゲイン表示
保護状態表示
システム状態表示
直感的な操作画面

パワーゲイン

ゲイン範囲
31 dB～51 dB
調整分解能
0.5 dBステップ
最大51 dBの高利得を実現しています。

入力・出力

入力
項目 仕様入力コネクタ BNC
入力インピーダンス 50 Ω
最大入力信号 1 Vrms / 20 mW / 13 dBm
出力
項目 仕様出力コネクタ N型（N-Type）
出力インピーダンス 50 Ω
P1 dB出力 250 W
飽和出力 500 W
注意：無負荷運転は禁止されています。

入力レベル（P1 dB時）

51 dBゲイン、500 kHz時
316 mVrms
2 mW
3 dBm
の入力で250 W出力を達成します。

高調波特性

第3高調波レベル
＜ -25 dBc
条件：250 W出力、500 kHz
優れたRF信号品質を実現しています。

保護機能

ATA-8055は高出力運転時の安全性を確保するため、複数の保護機能を搭載しています。
過電流保護
出力電流が許容値を超えた場合に自動停止
過温度保護
内部温度上昇時に自動停止
反射電力保護
最大反射電力保護：
100 W
反射電力が規定値を超えると出力を停止します。

冷却方式

温度制御水冷システム
高効率な循環水冷を採用しています。
特長
低騒音
高い放熱性能
長時間運転対応
出力安定性向上

負荷適応性

ATA-8055は以以下の負荷を安定駆動できます。
抵抗負荷
容量性負荷
誘導性負荷
圧電トランスデューサ
超音波プローブ
