USBオシロスコープ | ピコテクノロジー

PicoScope 9341-20

商品コード:PQ093

型式:PicoScope 9341-20

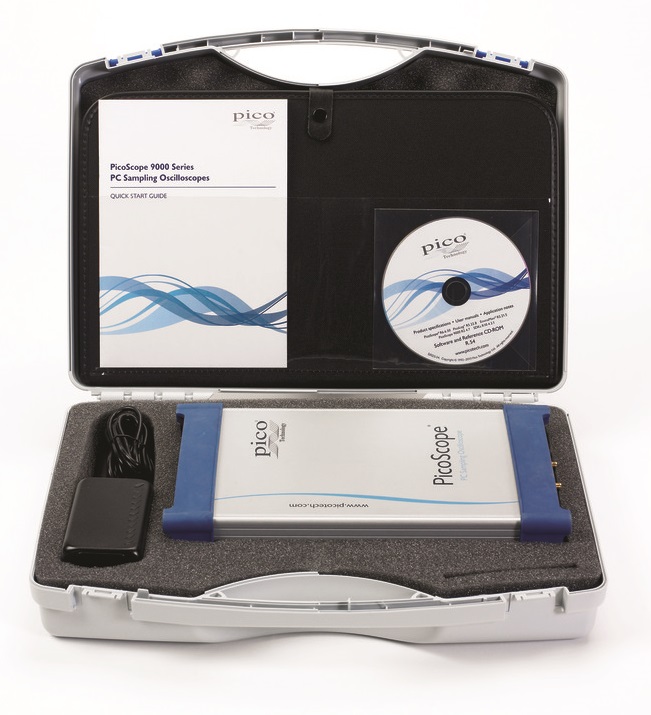

写真は9302です。

4ch入力、プリスケール・トリガ入力とトリガ入力

USBコネクタ、LANコネクタ、AUX IN、AUX OUTとACアダプタ入力

USBオシロスコープ | ピコテクノロジー(PicoScope 9341-20)

USB Oscilloscope

  • USBオシロスコープ | ピコテクノロジー(PicoScope 9341-20)

製品概要

サンプリングオシロをPCベースで実現 20GHz、4ch

USBオシロスコープ | ピコテクノロジー(PicoScope 9341-20)の特徴

ポータブルなサンプリングオシロスコープが登場

パソコンとUSB接続するだけで使えるコンパクトなサンプリングオシロスコープです。
わずか4cm薄型ですが、高速信号の低ジッタ、高時間軸分解能の波形解析が可能な本格派です。

※写真のモデルは9302になります

15TS/sの高速シーケンシャルサンプリング

高速サンプリングで64fsの時間分解能と垂直分解能16bitを実現

外部トリガはプリスケーラ内蔵

外部トリガは2.5GHzの直接トリガと、14GHzまで拡張可能なプリスケーラ内蔵

LAN接続によりパソコンから離れたところでもコントロール可能

パソコンからのコントロールはUSBとLANの両対応。LANコントロールにより離れたところからも操作可能。

160種以上のマスクライブラリ

USB3.0規格やユーザ独自によるマスクテストが可能

発生頻度を示すヒストグラム表示が可能

波形データに重ねて、垂直、水平軸方向の発生頻度を示すヒストグラム表示が可能

ソフトウエアのご試用は無料です

ソフトウエアは本体が無くてもデモモードでご試用が可能です。ソフトウエアのダウンロードは下記HPから(無料)
https://www.picotech.com/downloads



ソフトウエア仕様

トリガ
トリガソース外部ダイレクト、外部プリスケール、内部ダイレクト、内部クロック・トリガ
表示
スタイルドット、ベクタ、パーシスタンス、グレイスケール、カラーグレーディング
測定と解析
X(電圧)方向測定周期、周波数、正/負のパルス幅、立上り/立下り時間、正/負のデューティ・サイクル、正/負の交差、バースト幅、サイクル数、最大値/最小値の時刻、正/負のジッタppm/RMS
Y(時間)方向測定最大値、最小値、トップ値、ピーク・ピーク、振幅、中間値、サイクル平均値、AC/DC RMS、サイクルAC/DC RMS、正/負のオーバーシュート、エリア、サイクル・エリア
波形間 測定1R-1Rの遅延、1F-1Rの遅延、1R-nRの遅延、1R-1Fの遅延、1F-1Fの遅延、1R-nFの遅延、1F-nFの遅延、位相 °/rad/%、ゲイン、ゲインdB
アイ測定:X NRZエリア、ビット・レート、ビット時間、交差時間、サイクル・エリア、デューティ・サイクル歪み 絶対値/%、アイ幅 絶対値/%、立上り/立下り時間、周波数、周期、ジッタ p-p/RMS
アイ測定:Y NRZAC RMS、平均パワー lin/dB、交差 %/レベル、消光比 dB/%/lin、アイ振幅、アイ高さ lin/dB、最大値/最小値、平均値、中間値、正/負のオーバーシュート、ノイズ p-p/RMS 1/0レベル、p-p、RMS、S/N比 lin/dB
アイ測定:X RZエリア、ビット・レート/時間、サイクル・エリア、アイ幅 abs/%、立上り/立下り時間、ジッタ p-p/RMS 立上り/立下り、正/負の交差、正のデューティ・サイクル、パルスの対称性、パルス幅
アイ測定:Y RZAC RMS、平均パワー lin/dB、定数比 lin/dB/%、消光比 lin/dB/%、アイ振幅、アイ高さlin/dB、アイ開口、最大値、最小値、平均値、中央値、ノイズ p-p/RMS 1/0、1/0レベル、ピーク・ピーク、RMS、S/N
ヒストグラム垂直軸または水平軸
マスク ライブラリ
規格SONET/SDH、Fiber Channel、Ethernet、InfiniBand、XAUI、ITU G.703、ANSI T1.102、RapidIO、G.984.2、PCI Express、Serial ATA、USB
一般仕様
パソコン接続LAN、USB3.0、USB2.0(電力はACアダプタから供給)
パソコン要件Windows7、8、10(32bitまたは64bit)OS搭載ハードウェア

主な仕様

仕様


商品コード PQ093
型式 PicoScope 9341-20
チャンネル数 4
周波数帯域 20GHz
垂直分解能 16bit
外寸法(幅×奥行×高さ) 170×285×40mm
電源容量 12V 1.7A
(付属ACアダプタから供給)
重さ 1.3kg
付属品 USB2.0ケーブル(USB3.0/3.1互換)、LANケーブル、ACアダプタ、クイックスタートガイド、キャリーケース、SMA(m-f) アダプタx4、SMAトルクレンチ
価格(税抜) 4,660,000円

メンテナンス・保証内容


4年保証
