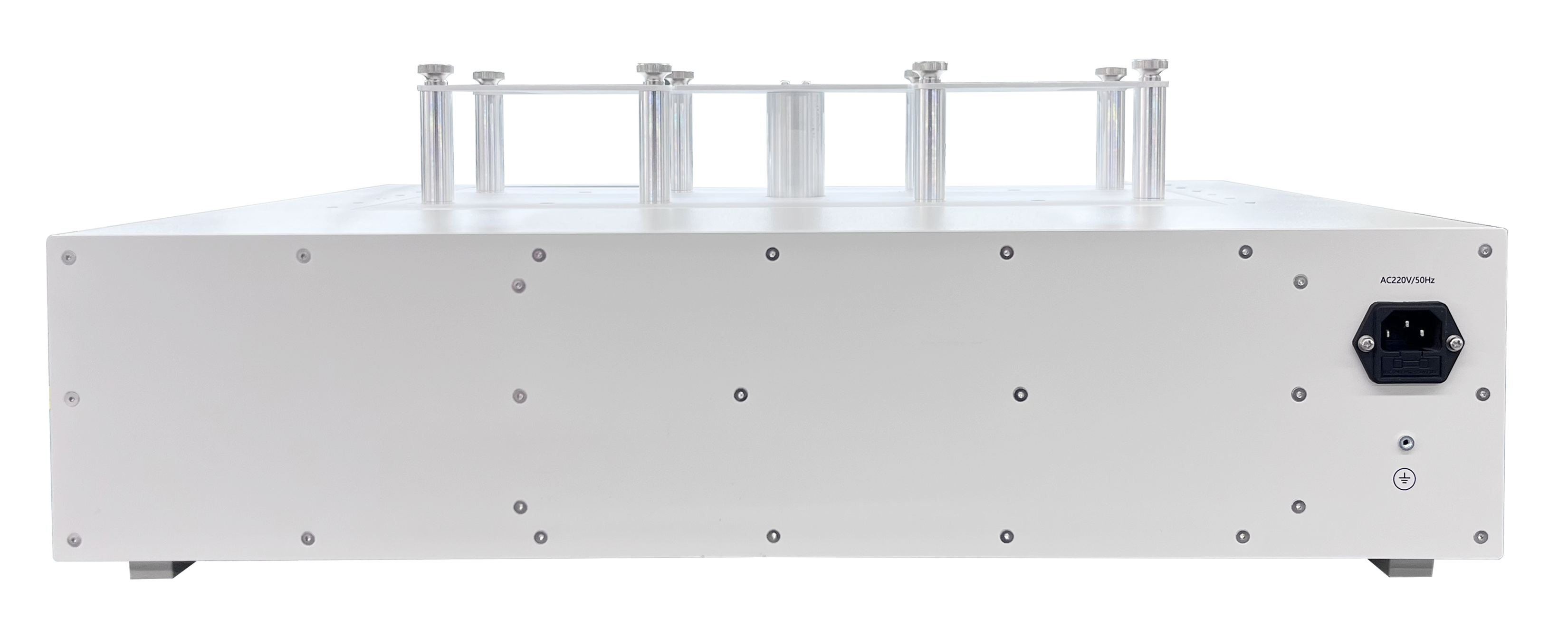

広帯域変流器駆動電流源 AIGTEK（ATS-M1040C）の特徴

主な特長

電流トランス（CT）試験専用広帯域電流源
動作周波数範囲：DC～10 MHz
最大出力電流：40 Arms（1 MHz以下）
低ひずみ高線形アンプ設計
高精度電流モニタ機能搭載
50 Ω入力対応
グローバル電源対応
過電流保護・過温度保護搭載
大電流CT評価向けハイパワーモデル

概要

ATS-M1040Cは、電流トランス（Current Transformer：CT）の試験・評価向けに開発された広帯域大電流ドライブ電流源です。
高線形ドライブアンプを採用し、低ひずみな交流電流を広帯域で出力できます。一般的なファンクションジェネレータや任意波形発生器（AWG）と組み合わせることで、DC～10 MHzにおける高精度な電流印加試験を実現します。
ATS-M1010CおよびATS-M1020Cの上位モデルとして、最大40 Armsの大電流出力に対応しています。

主な用途

貫通型CT（Through-Type CT）
ポスト型CT（Post-Type CT）
バスバー型CT（Busbar-Type CT）
ブッシング型CT（Bushing-Type CT）
チップ型CT（Current Transformer Chip）

磁性部品評価

電流センサ
フェライトコア
高周波トランス
コモンモードチョーク
リアクトル

EMC・電流印加試験

EMI評価
電流注入試験
高周波磁界試験
電流センサ校正
磁性材料評価

システム構成例

ファンクションジェネレータ
↓
ATS-M1040C
↓
被試験CT
↓
オシロスコープ
広帯域かつ大電流の試験環境を容易に構築できます。

入力仕様

入力端子
BNCコネクタ
最大入力振幅
10 Vp-p Max
5 Vrms
入力インピーダンス
50 Ω
一般的な50 Ω出力の信号発生器と直接接続可能です。

出力性能

動作周波数
DC～10 MHz
最大出力電流
周波数範囲 最大出力電流1 MHz以下 40 Arms
ATS-M1010Cの4倍、ATS-M1020Cの2倍の出力能力を備えています。

モニタ機能

電流モニタ出力
0.15 V/A
モニタ出力例
出力電流 モニタ出力5 A 0.75 V
10 A 1.50 V
20 A 3.00 V
40 A 6.00 V
オシロスコープでリアルタイム監視が可能です。

感度

変換感度
0.05 V/A
高電流領域でも安定した測定が可能です。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、40 Arms
高出力時も優れた波形忠実度を維持します。

保護機能

過電流保護
過電流保護表示
過電流保護回路内蔵
過温度保護
過温度保護表示
過温度保護回路内蔵
高負荷連続試験時も安全に運用できます。
