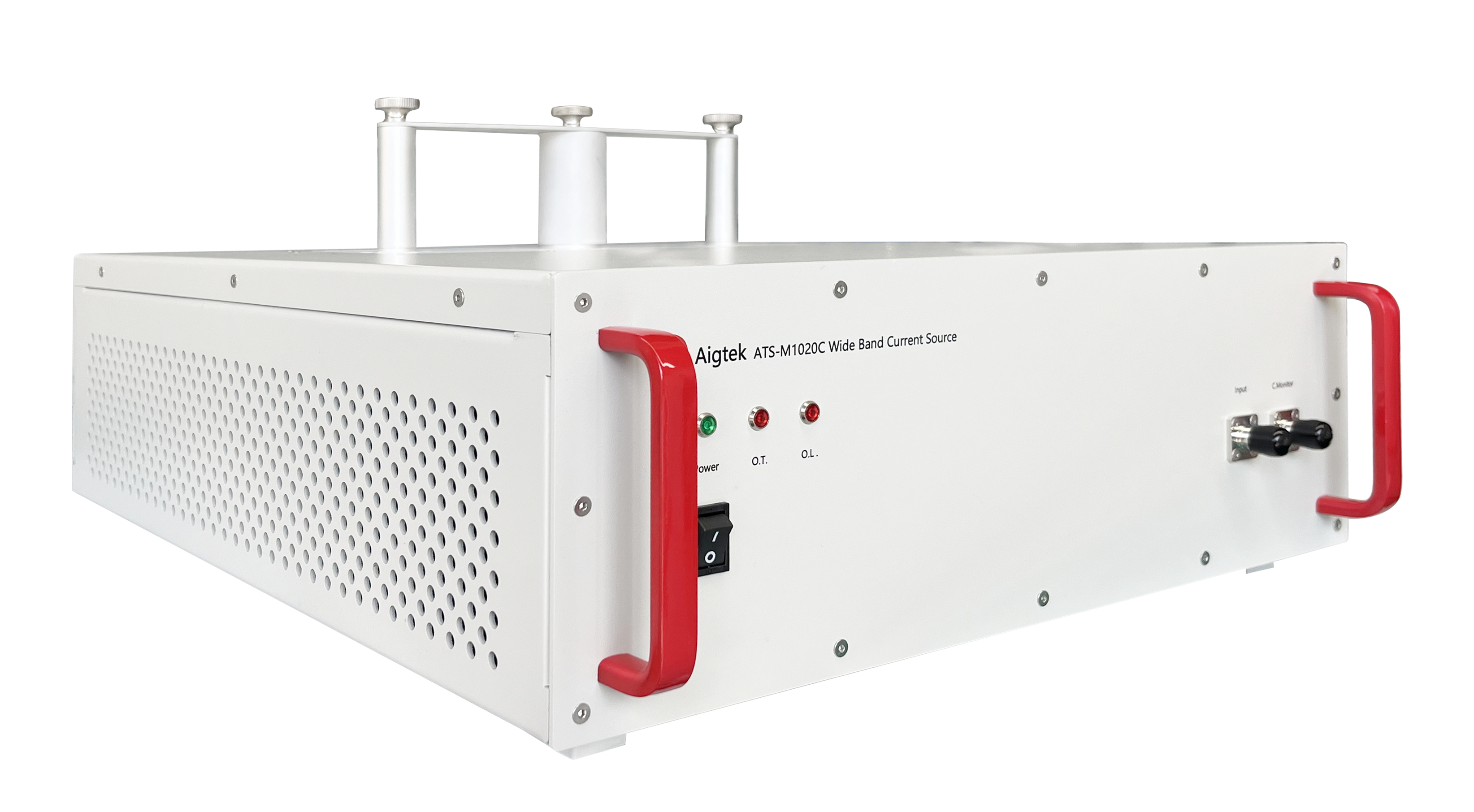

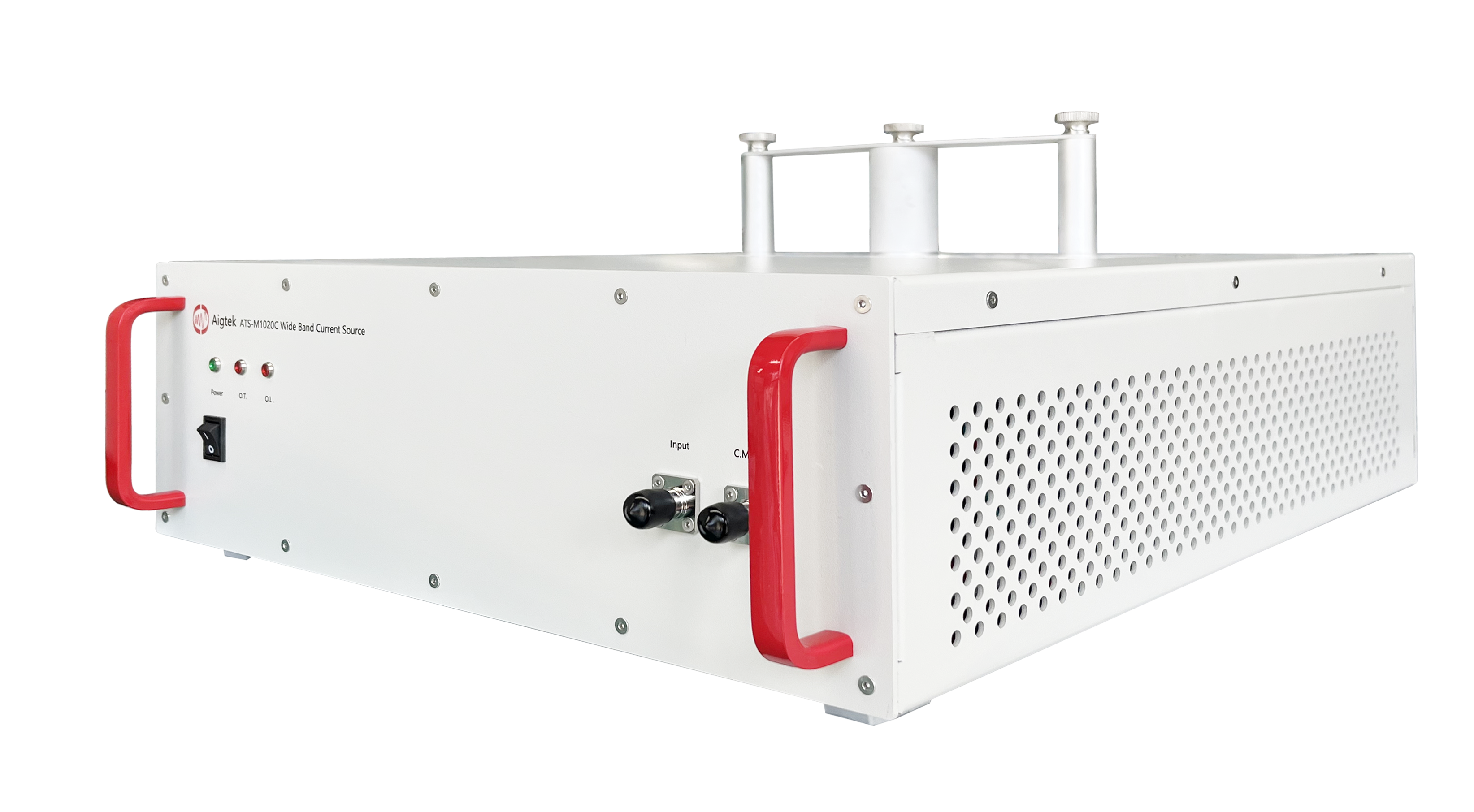

広帯域変流器駆動電流源 AIGTEK（ATS-M1020C）の特徴

主な特長

電流トランス（CT）試験専用広帯域電流源
動作周波数範囲：DC～10 MHz
最大出力電流：20 Arms（1 MHz以下）
低ひずみ・高線形アンプ設計
高精度電流モニタ出力搭載
50 Ω入力対応

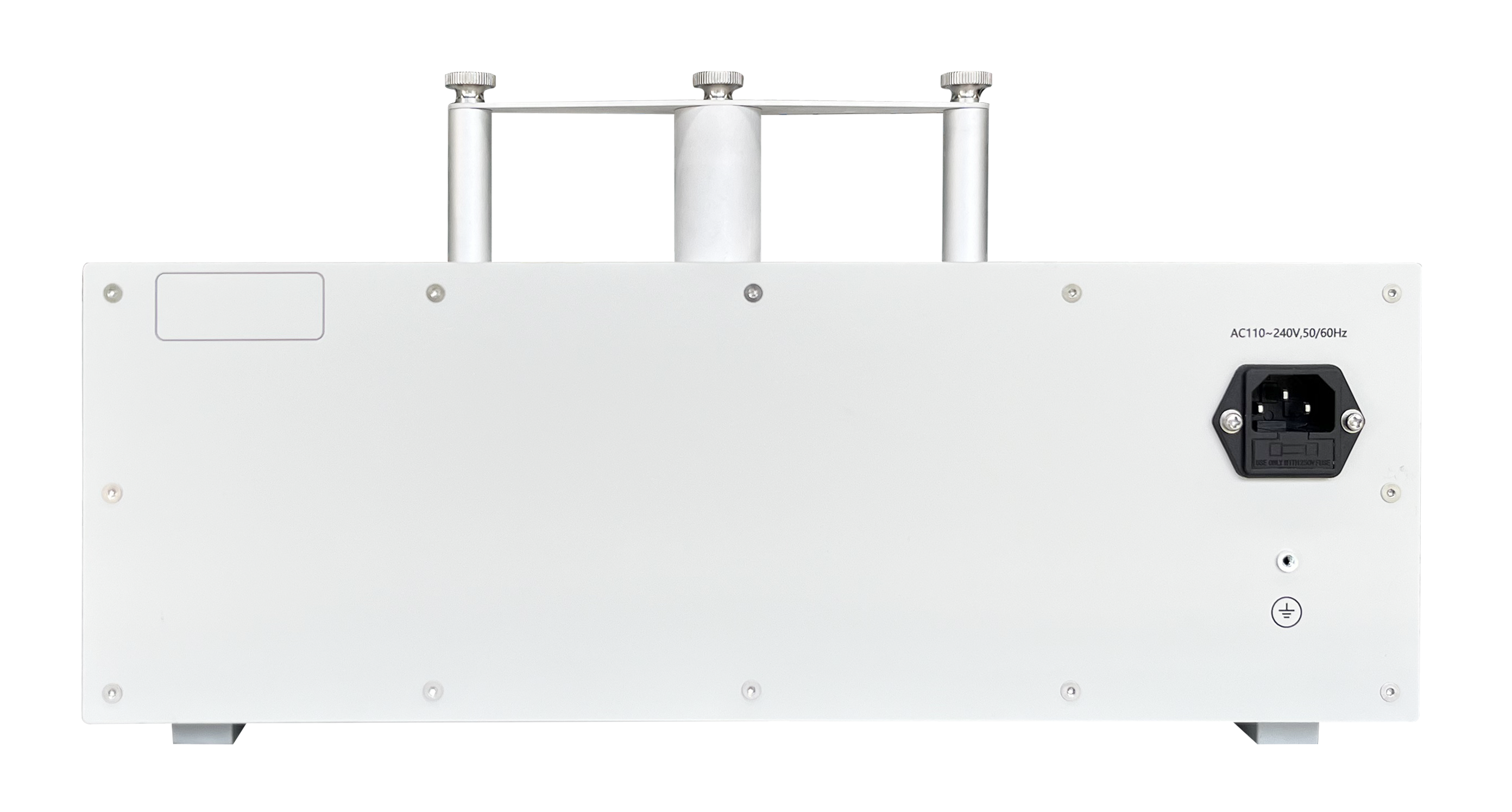

グローバル電源対応
過電流・過熱保護機能搭載

概要

ATS-M1020Cは、電流トランス（Current Transformer：CT）の評価・試験向けに開発された広帯域大電流駆動源です。
高線形ドライブアンプを採用し、低ひずみで安定した大電流出力を実現しています。一般的なファンクションジェネレータや任意波形発生器（AWG）と組み合わせることで、DC～10 MHzまでの広帯域電流試験システムを構築できます。
ATS-M1010Cの上位モデルとして、出力電流能力を2倍の20 Armsまで向上させています。

主な用途

電流トランス（CT）評価
貫通型CT（Through-type CT）
ポスト型CT（Post-type CT）
バスバー型CT（Busbar-type CT）
ブッシング型CT（Bushing-type CT）
チップ型CT（Current Transformer Chip）

磁性部品評価

電流トランス
電流センサ
フェライトコア
コモンモードチョーク
高周波トランス
高周波リアクトル

EMC関連試験

電流注入試験
高周波電流評価
EMI対策評価
電流センサ特性試験

動作原理

ファンクションジェネレータ
↓
ATS-M1020C
↓
被試験CT
↓
オシロスコープ
高周波領域でも安定した定電流出力を実現します。

入力仕様

入力端子
BNCコネクタ
最大入力振幅
3.5 Vp-p
入力インピーダンス
50 Ω
一般的な50 Ω出力の信号発生器に直接接続可能です。

出力性能

動作周波数範囲
DC～10 MHz
最大出力電流
周波数 最大出力電流～1 MHz 20 Arms
ATS-M1010Cの2倍の出力能力を実現しています。

モニタ機能

電流モニタ出力
0.3125 V/A
モニタ出力例
出力電流 モニタ電圧1 A 0.3125 V
5 A 1.5625 V
10 A 3.125 V
20 A 6.25 V
オシロスコープへ直接接続しリアルタイム監視が可能です。

感度

電流変換感度
0.036 V/A @ 100 Hz
高精度な電流測定に対応します。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、20 Arms
大電流出力時でも高い波形忠実度を維持します。

保護機能

過電流保護
異常負荷時に保護表示を行います。
過温度保護
内部温度上昇時に保護表示を行います。
機器および被試験デバイスを安全に保護します。
