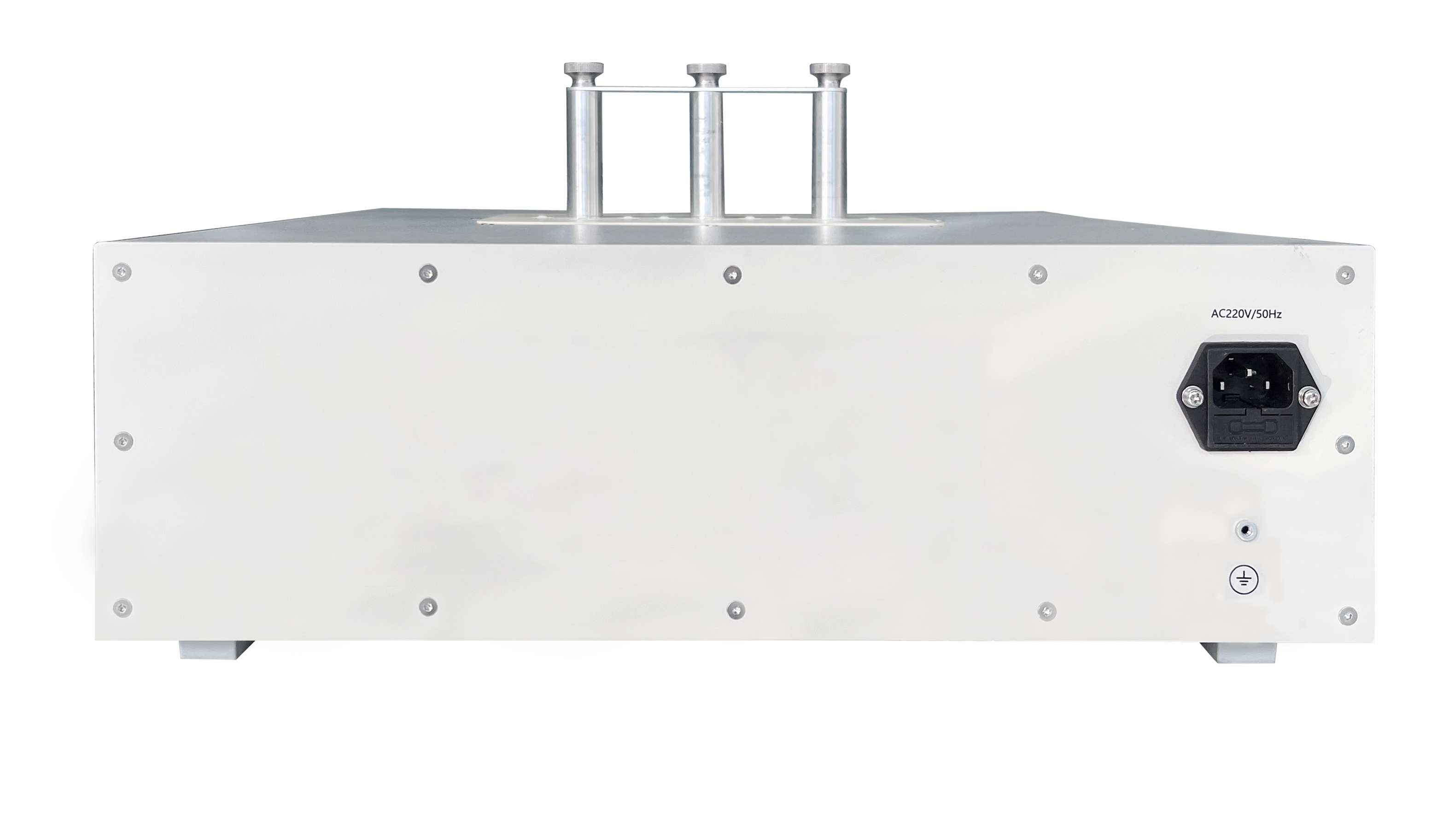

広帯域変流器駆動電流源 AIGTEK（ATS-M1010C）の特徴

主な特長

電流トランス（CT）試験専用広帯域電流源
動作周波数範囲：DC～10 MHz
最大出力電流：10 Arms（1 MHz以下）
最大出力電流：3 Arms（10 MHz時）
低ひずみ高線形アンプ設計
高精度電流モニタ出力搭載
50 Ω入力対応
グローバル電源対応
過電流・過熱保護搭載

概要

ATS-M1010Cは、電流トランス（Current Transformer, CT）の評価・試験向けに開発された広帯域駆動電流源です。
高線形ドライブアンプを採用しており、低ひずみで高精度な交流電流を発生できます。
一般的なファンクションジェネレータや任意波形発生器（AWG）と組み合わせることで、DC～10 MHzまでの広帯域電流印加試験を実現します。

主な用途

電流トランス評価
貫通型CT（Through-type CT）
ポスト型CT（Post-type CT）
ブッシング型CT（Bushing-type CT）
バスバー型CT（Busbar-type CT）
チップ型CT（Current Transformer Chip）

磁性部品評価

電流センサ
高周波トランス
フェライトコア
コモンモードチョーク
高周波リアクトル

EMC関連試験

電流注入試験
高周波磁界評価
EMI対策評価
電流センサ特性評価

動作原理

ATS-M1010Cは信号発生器から入力される電圧信号を高帯域電流へ変換します。
AWG / ファンクションジェネレータ
↓
ATS-M1010C
↓
電流トランス
↓
オシロスコープ
高周波領域でも安定した定電流出力を実現します。

入力仕様

入力端子
BNCコネクタ
最大入力信号
2.828 Vp-p
1 Vrms
入力インピーダンス
50 Ω
一般的な50 Ω出力信号源へ直接接続できます。

出力性能

動作周波数
DC～10 MHz
周波数特性
周波数 最大出力電流～1 MHz 10 Arms
10 MHz 3 Arms
高周波領域でも高い電流出力能力を維持します。

出力電流能力

最大出力電流
1 MHz以下
10 Arms
10 MHz時
3 Arms
大型CTから小型CTまで幅広く対応可能です。

モニタ機能

電流モニタ出力
0.625 V/A
例
出力電流 モニタ出力1 A 0.625 V
5 A 3.125 V
10 A 6.25 V
オシロスコープへ直接入力してリアルタイム測定できます。

感度

電流変換感度
0.072 V/A @ 100 Hz
高精度な電流印加および測定に対応します。

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、10 Arms
高精度な電流波形を生成できます。

保護機能

過電流保護
過電流発生時に保護表示
過温度保護
内部温度異常時に保護表示
試験対象や装置を安全に保護します。
