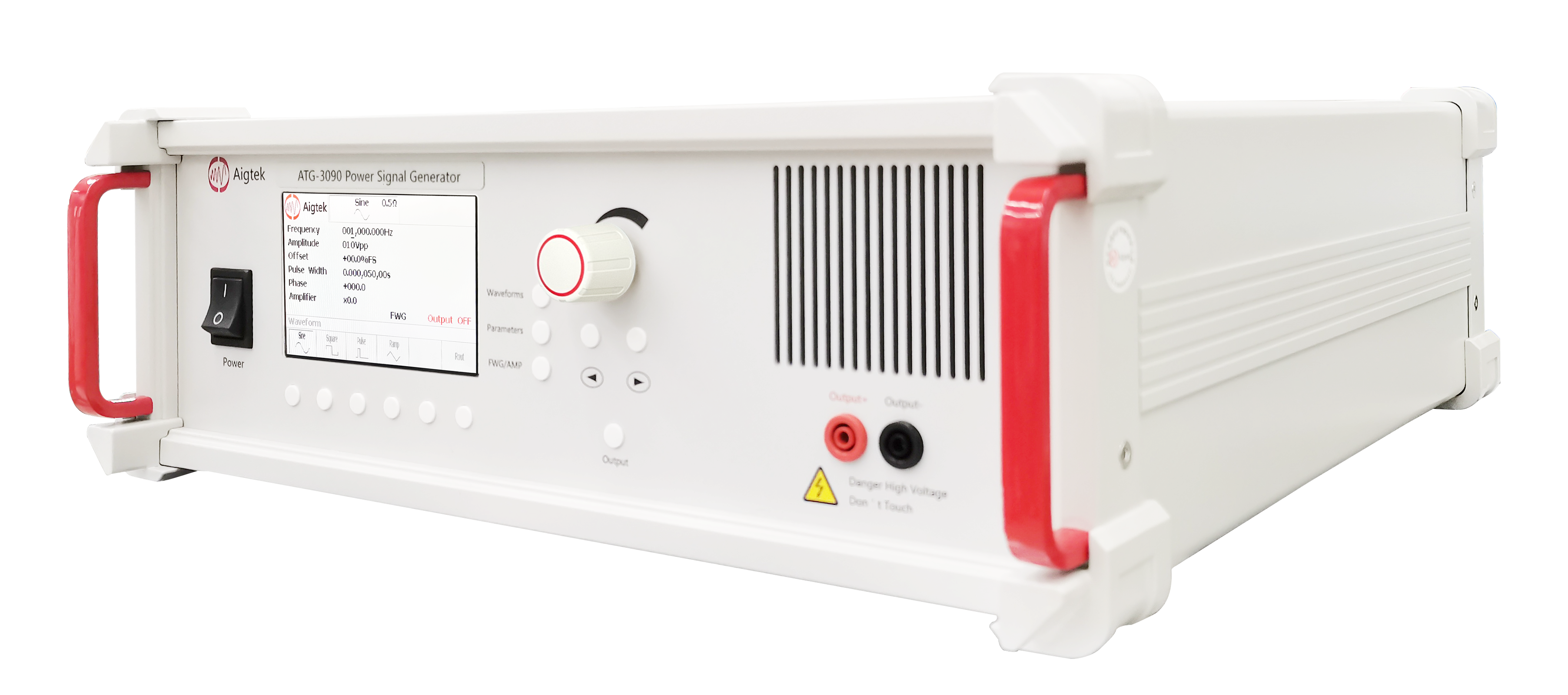

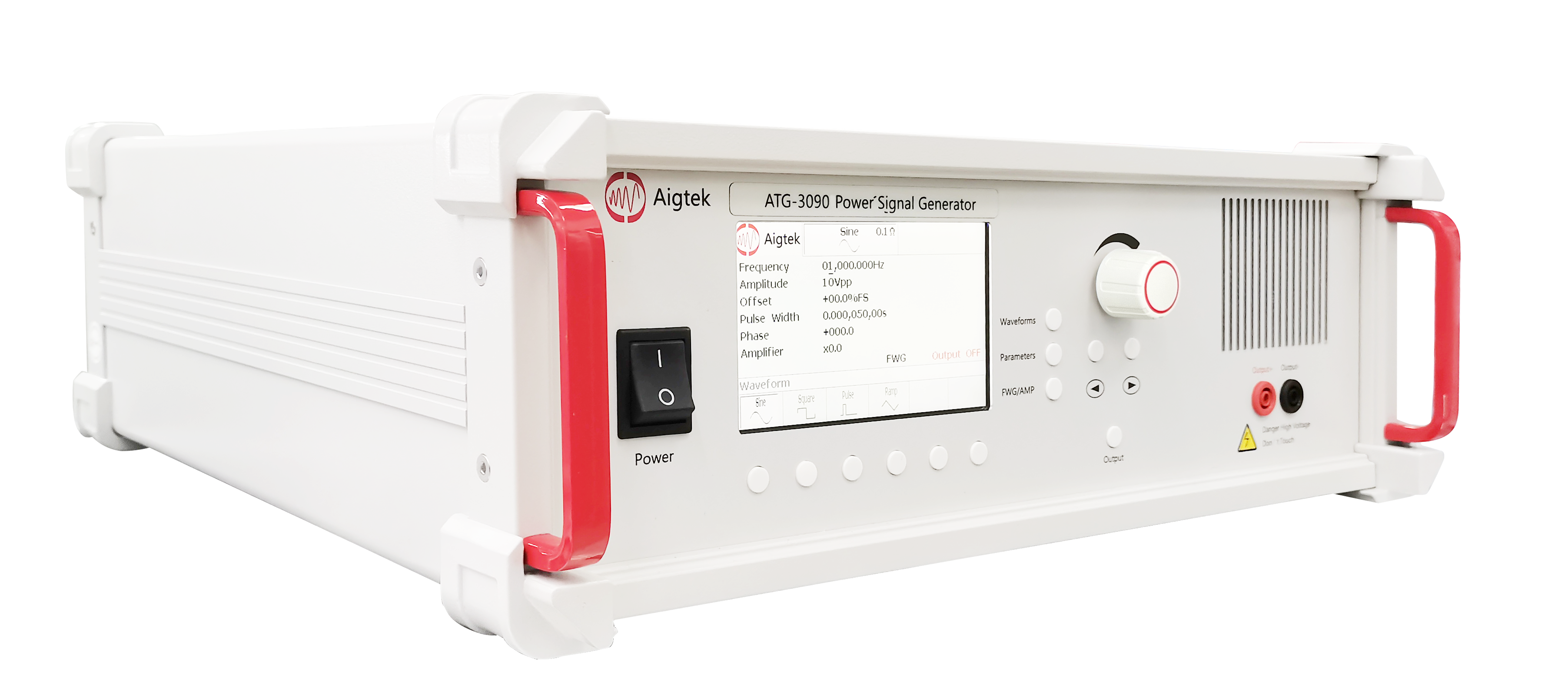

パワーシグナルソース AIGTEK（ATG-3090）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：90 Vp-p（±45 Vp）
最大出力電流：18 Ap
最大出力電力：810 Wp
帯域幅（-3 dB）：DC～100 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～30）
高速スルーレート：20 V/μs
低ひずみ率（THD ≤0.1%）
大電流・広帯域モデル

概要

ATG-3090は、信号発生器とパワーアンプを一体化した高帯域パワーシグナルソースです。
ATG-309の大電流出力性能を維持したまま、帯域幅をDC～100 kHzまで拡張した上位モデルです。
最大810 Wpの出力能力と18 Apの大電流出力により、
超音波トランスデューサ
ボイスコイル
電磁アクチュエータ
振動試験
大容量圧電素子
パワーエレクトロニクス評価
などの用途に適しています。

LCDパネル表示

LCDディスプレイにより各種パラメータをリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
保護状態
出力状態
直感的な操作が可能です。

動作モード

① パワーシグナルソースモード
本体内蔵信号源によって波形を生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力電圧
波形選択
DCオフセット
パルス幅
② パワーアンプモード
外部信号入力により高出力・広帯域アンプとして動作します。
主な用途
任意波形増幅
高出力負荷駆動
超音波駆動
ボイスコイル駆動
圧電アクチュエータ評価

電圧利得

ゲイン範囲
×0～×30
調整分解能
1ステップ
LCD表示を見ながら容易に調整可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータやAWGと接続できます。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
90 Vp-p
±45 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 9 Ap
50 Hz超 18 Ap
最大出力電力
810 Wp
ATGシリーズの大電流モデルです。

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 4.9 Ω以上
50 Hz超 2.4 Ω以上
出力インピーダンス
切替・カスタマイズ対応
0.1 Ω
50 Ω
低インピーダンス負荷から高周波用途まで対応可能です。
信号源機能
出力波形
正弦波
矩形波
三角波
パルス波
DCオフセット
±40%
パルス幅
5～95%

信号源機能

出力波形
正弦波
矩形波
三角波
パルス波
DCオフセット
±40%
パルス幅
5～95%

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、90 Vp-p
ATG-309（≤0.5%）より高品位な出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
20 V/μs以上
ATG-309（6 V/μs）の約3倍以上の応答性能を実現しています。
高速過渡応答が必要な用途に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

保護機能

過電流保護
異常負荷時に出力回路を保護します。
