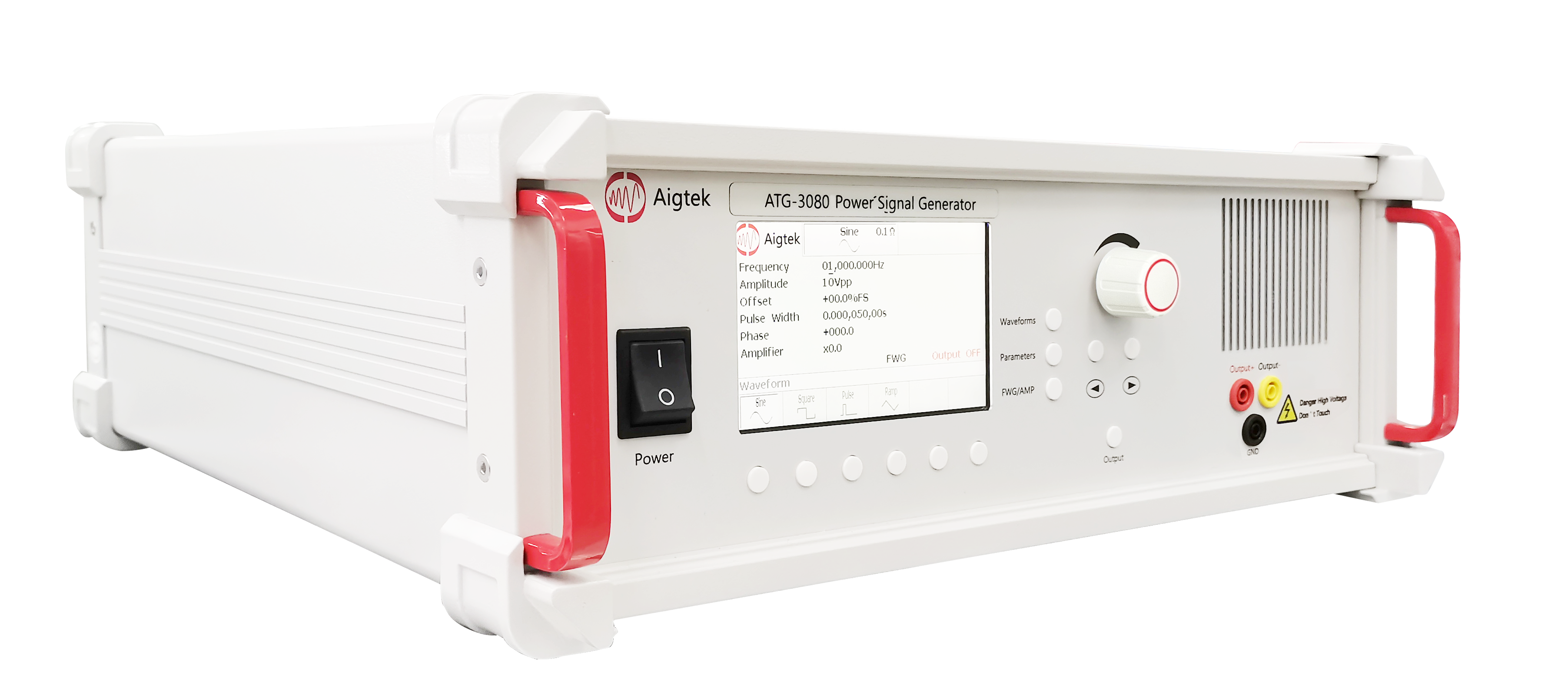

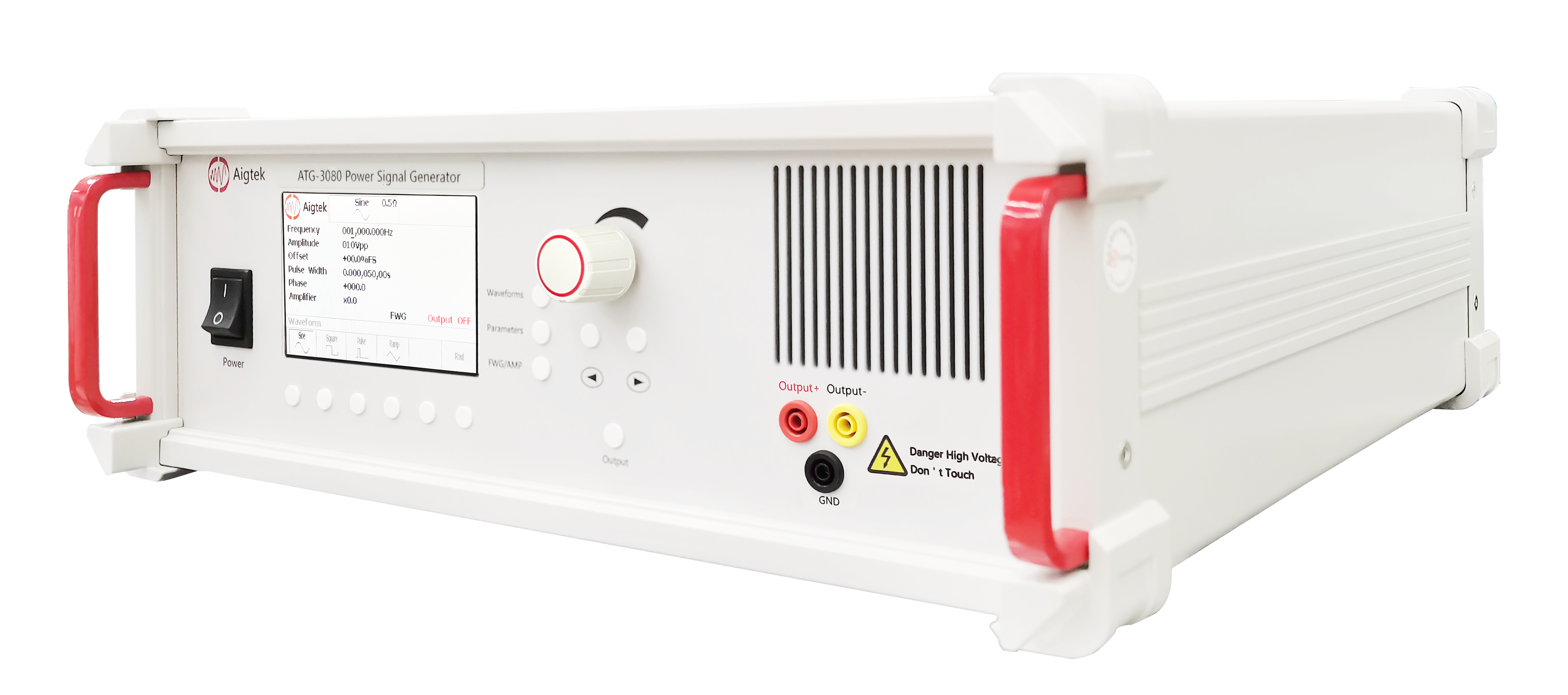

パワーシグナルソース AIGTEK（ATG-3080）の特徴

主な特長

シングルチャンネル
差動出力（Differential Output）
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：180 Vp-p（±90 Vp）
最大出力電流：8 Ap
最大出力電力：720 Wp
帯域幅（-3 dB）：DC～100 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～60）
高速スルーレート：40 V/μs
低ひずみ率（THD ≤0.1%）

概要

ATG-3080は、信号発生器とパワーアンプを一体化した高帯域パワーシグナルソースです。
ATG-308をベースに帯域幅と応答性能を大幅に向上させたモデルで、最大720 Wpの出力能力とDC～100 kHzの広帯域性能を兼ね備えています。
以下の用途に適しています。
圧電アクチュエータ駆動
超音波トランスデューサ
ナノポジショニング
振動試験
コイル駆動
高速波形増幅
パワーエレクトロニクス評価

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイム表示します。
出力波形
出力電圧
周波数
ゲイン設定
出力状態
保護状態
シンプルかつ直感的な操作が可能です。

動作モード

① パワーシグナルソースモード
本体内蔵信号源を使用して波形を直接生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力電圧
波形選択
DCオフセット
パルス幅
② パワーアンプモード
外部信号入力時は高帯域パワーアンプとして動作します。
主な用途
任意波形増幅
高速信号増幅
圧電素子駆動
超音波システム評価
高出力試験

電圧利得

ゲイン範囲
×0～×60
調整分解能
1ステップ
LCD表示を見ながら容易に調整可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
入力振幅
0～10 Vp-p
一般的なファンクションジェネレータおよびAWGに対応します。

出力

出力方式
差動出力（Differential Output）
出力端子
4 mmバナナソケット
最大出力電圧
180 Vp-p
±90 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 4 Ap
50 Hz超 8 Ap
最大出力電力
720 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 22 Ω以上
50 Hz超 10.75 Ω以上
出力インピーダンス
切替・カスタマイズ対応
0.5 Ω
100 Ω
高出力用途から特殊負荷用途まで柔軟に対応します。

信号源機能

出力波形
正弦波
矩形波
三角波
パルス波
DCオフセット
±40%
パルス幅
5～95%

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、90 Vp-p
ATG-308（≤0.5%）より大幅に波形品質が向上しています。
S/N比
80 dB以上

動特性

スルーレート
40 V/μs以上
ATG-308（12 V/μs）の約3.3倍の応答性能を実現しています。
高速圧電アクチュエータや超音波用途に適しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

保護機能

過電流保護
異常負荷や過電流発生時に出力回路を保護します。
