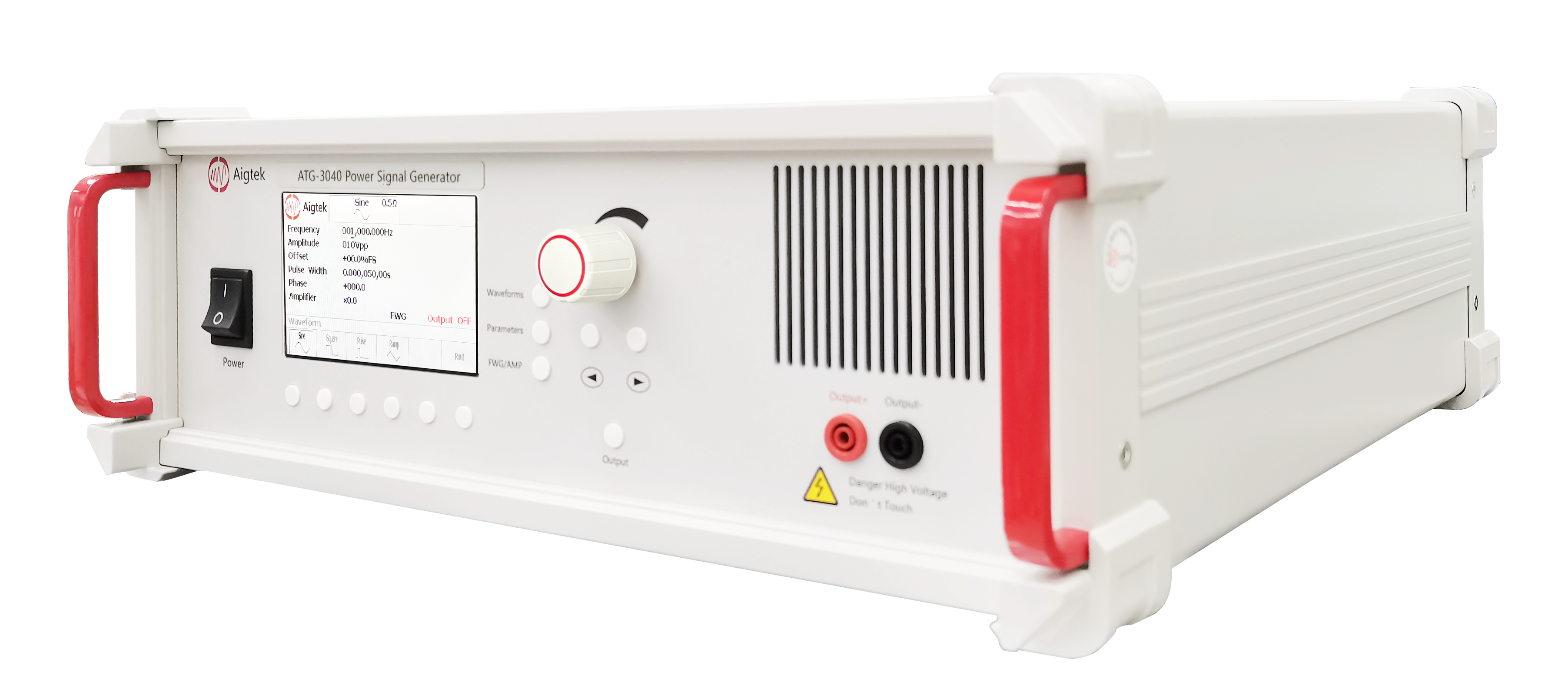

パワーシグナルソース AIGTEK（ATG-3040）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：90 Vp-p（±45 Vp）
最大出力電流：8 Ap
最大出力電力：360 Wp
帯域幅（-3 dB）：DC～100 kHz
内蔵信号源搭載
外部入力によるアンプ動作対応
デジタルゲイン調整（×0～30）
高速スルーレート：20 V/μs
低ひずみ率（THD ≤0.1%）

概要

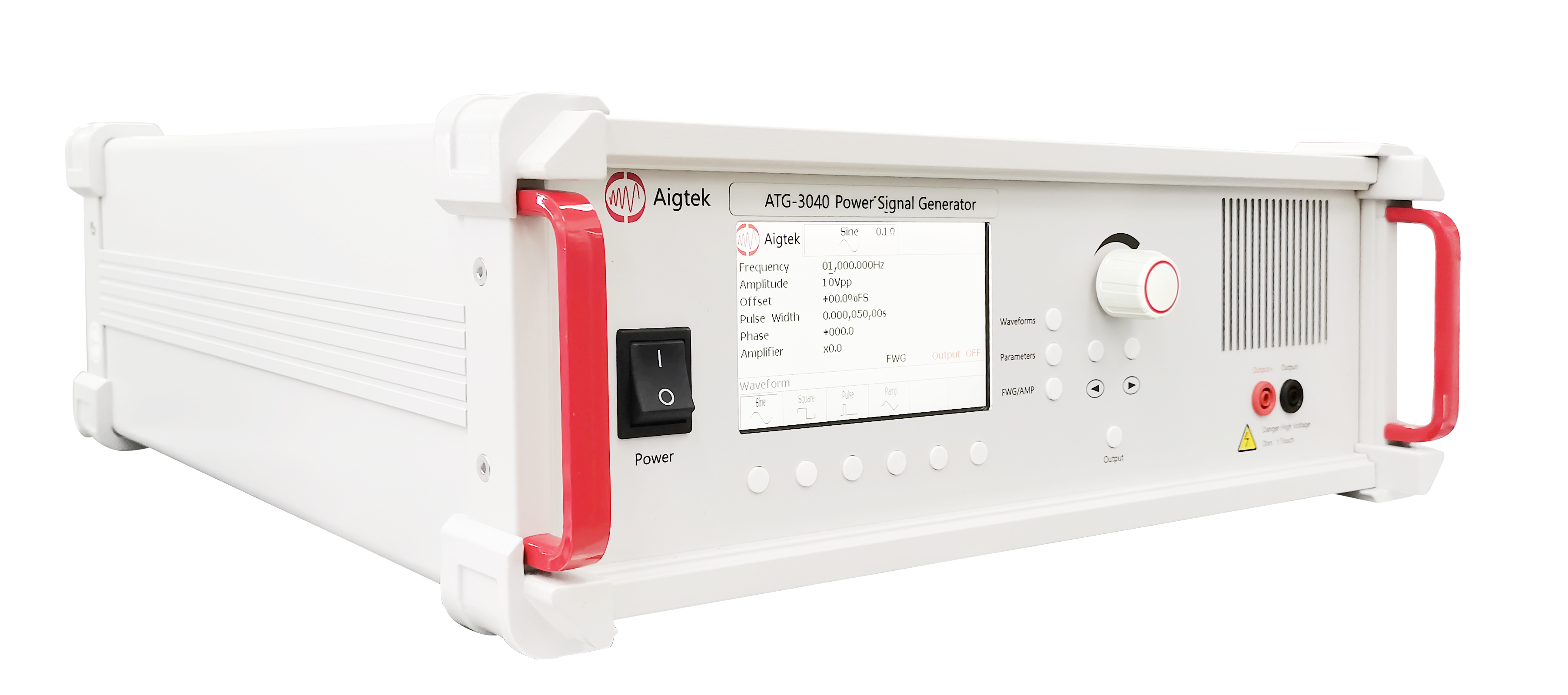

ATG-3040は、信号発生器とパワーアンプを一体化した高帯域パワーシグナルソースです。
ATG-304の後継・高性能版に位置付けられ、最大出力電力360 Wp、最大出力電流8 Apを維持しながら、帯域幅をDC～100 kHzまで拡張しています。
以下の用途に適しています。
圧電アクチュエータ駆動
超音波トランスデューサ
ボイスコイル駆動
振動試験
コイル評価
磁気応用試験
電力増幅用途

LCDパネル表示

LCDディスプレイにより各種状態をリアルタイム表示します。
出力波形
出力電圧
周波数
ゲイン設定
出力状態
保護状態
操作しやすいユーザーインターフェースを採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵信号源で波形を生成します。
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
DCオフセット
パルス幅
波形選択
② パワーアンプモード
外部信号入力時はパワーアンプとして動作します。
主な用途
任意波形の電力増幅
高出力負荷駆動
ファンクションジェネレータ出力増幅
圧電素子駆動

電圧利得

ゲイン範囲
×0～×30
調整分解能
1ステップ
LCD表示と連動し、簡単かつ正確に設定できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
入力振幅
0～10 Vp-p
各種ファンクションジェネレータやAWGとの接続に対応します。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
最大出力電圧
90 Vp-p
±45 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 4 Ap
50 Hz超 8 Ap
最大出力電力
360 Wp

出力性能

推奨最小負荷
周波数 負荷条件DC～50 Hz 11.15 Ω以上
50 Hz超 5.5 Ω以上
出力インピーダンス
切替・カスタマイズ対応
0.1 Ω
50 Ω（オプション対応）
低インピーダンス負荷から高周波用途まで柔軟に対応できます。

信号源機能

出力波形
正弦波
矩形波
三角波
パルス波
DCオフセット
±40%
パルス幅
5～95%

波形品質

全高調波ひずみ率（THD）
≤0.1%
条件：1 kHz、90 Vp-p
ATG-304（THD ≤0.5%）よりさらに高品位な出力を実現しています。
S/N比
80 dB以上

動特性

スルーレート
20 V/μs以上
ATG-304の6 V/μsと比較して約3倍以上の高速応答性能を実現しています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下

保護機能

過電流保護
過負荷や異常電流発生時に出力回路を保護します。
