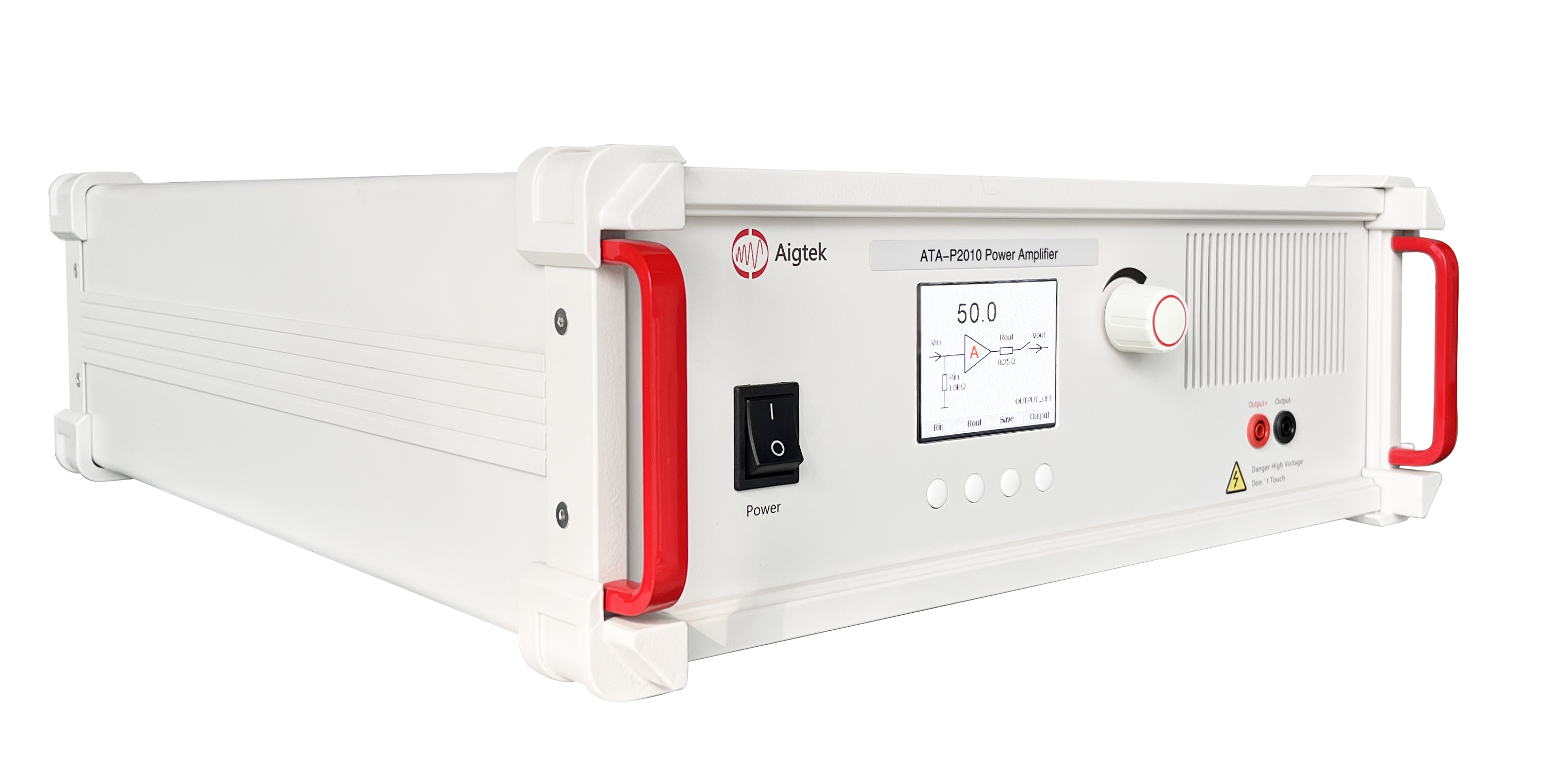

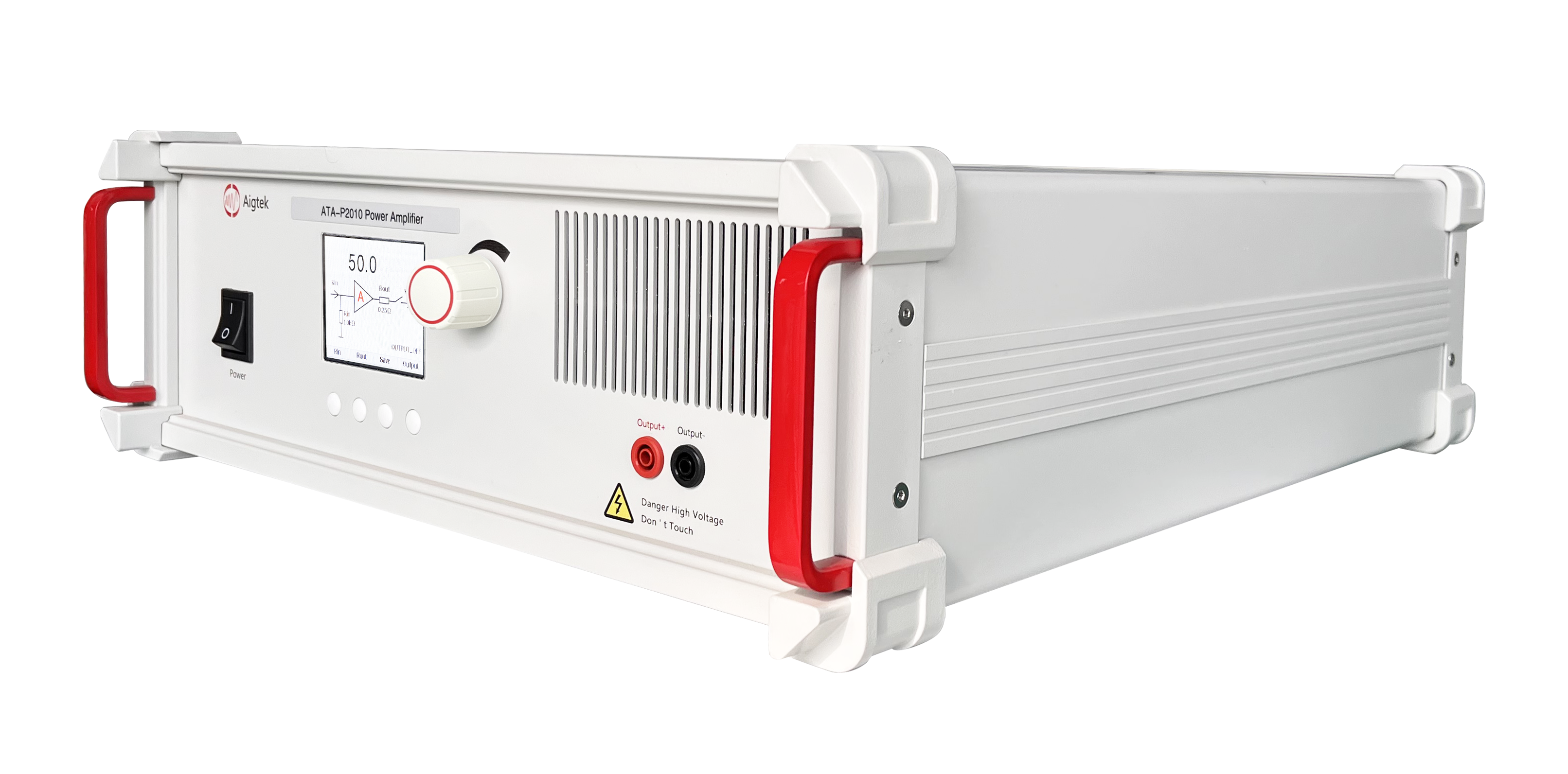

圧電パワーアンプ AIGTEK（ATA-P2010）の特徴

主な特長

シングルチャンネル
出力電圧範囲：-20～130 V
最大出力電流：10 Ap
最大出力電力：1300 Wp
帯域幅（-3 dB）：DC～20 kHz
スルーレート：11.5 V/μs以上
電圧利得：×0～50
圧電アクチュエータ・ナノポジショニング用途向け
電圧・電流モニタ機能搭載
過電流・過電圧・過温度保護搭載

概要

ATA-P2010は、AC信号およびDC信号の両方を増幅可能なシングルチャンネル圧電パワーアンプです。
最大1300 Wpの出力能力と最大10 Apの高出力電流を備え、以下のような圧電デバイスの駆動に適しています。
圧電セラミックス
積層圧電アクチュエータ
オープンループ圧電アクチュエータ
ナノポジショニングステージ
高容量圧電負荷
さらに、-20 V～130 Vの出力レンジによりバイポーラ駆動に近い運用が可能で、圧電素子の動的制御やヒステリシス評価に適しています。

LCDパネル表示

LCDディスプレイにより以下の情報をリアルタイム表示します。
出力状態
ゲイン設定
電圧・電流状態
保護状態
システム状態
直感的な操作性を実現しています。

電圧利得

利得範囲
×0～×50
調整分解能
粗調整：1ステップ
微調整：0.1ステップ
LCD表示を利用して高精度な電圧設定が可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータや信号発生器との接続に対応します。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
出力電圧範囲
-20 V～+130 V
最大出力電流
周波数 最大出力電流DC～50 Hz 5 Ap
50 Hz超 10 Ap
最大出力電力
1300 Wp

モニタ機能

BNCモニタ端子からリアルタイムで出力状態を確認できます。
電圧モニタ
50 mV/V
精度：±5% FS
例
出力電圧 モニタ出力50 V 2.5 V
100 V 5.0 V
130 V 6.5 V
電流モニタ
250 mV/A
精度：±5% FS
例
出力電流 モニタ出力2 A 0.5 V
4 A 1.0 V
10 A 2.5 V

出力性能

負荷条件
周波数 推奨最小負荷DC～50 Hz 25.75 Ω以上
50 Hz超 12.75 Ω以上
出力インピーダンス
0.25 Ω
ATA-Pシリーズの中でも非常に低い出力インピーダンスを実現しており、高容量負荷駆動に適しています。

出力精度

出力電圧誤差
±3% FS以下
条件：1 kHz
出力ゼロドリフト
±0.3 V以下
高い再現性と安定性を実現しています。

動特性

スルーレート
11.5 V/μs以上
高速応答を必要とする圧電アクチュエータやナノポジショニング用途に適しています。

保護機能

ATA-P2010は高出力モデルとして安全性を重視した保護機能を搭載しています。
過電流保護
負荷異常時に出力停止
過電圧保護
異常電圧発生時に保護動作
過温度保護
内部温度異常時に出力停止

主な用途

圧電アクチュエータ
積層圧電アクチュエータ駆動
ナノポジショニングステージ
精密位置決め装置
光学制御システム
圧電セラミックス評価
動特性評価
ヒステリシス測定
共振特性評価
超音波・振動制御
低周波超音波駆動
振動試験
精密変位制御
研究開発用途
MEMS評価
精密制御機器
アクティブアライメント装置
