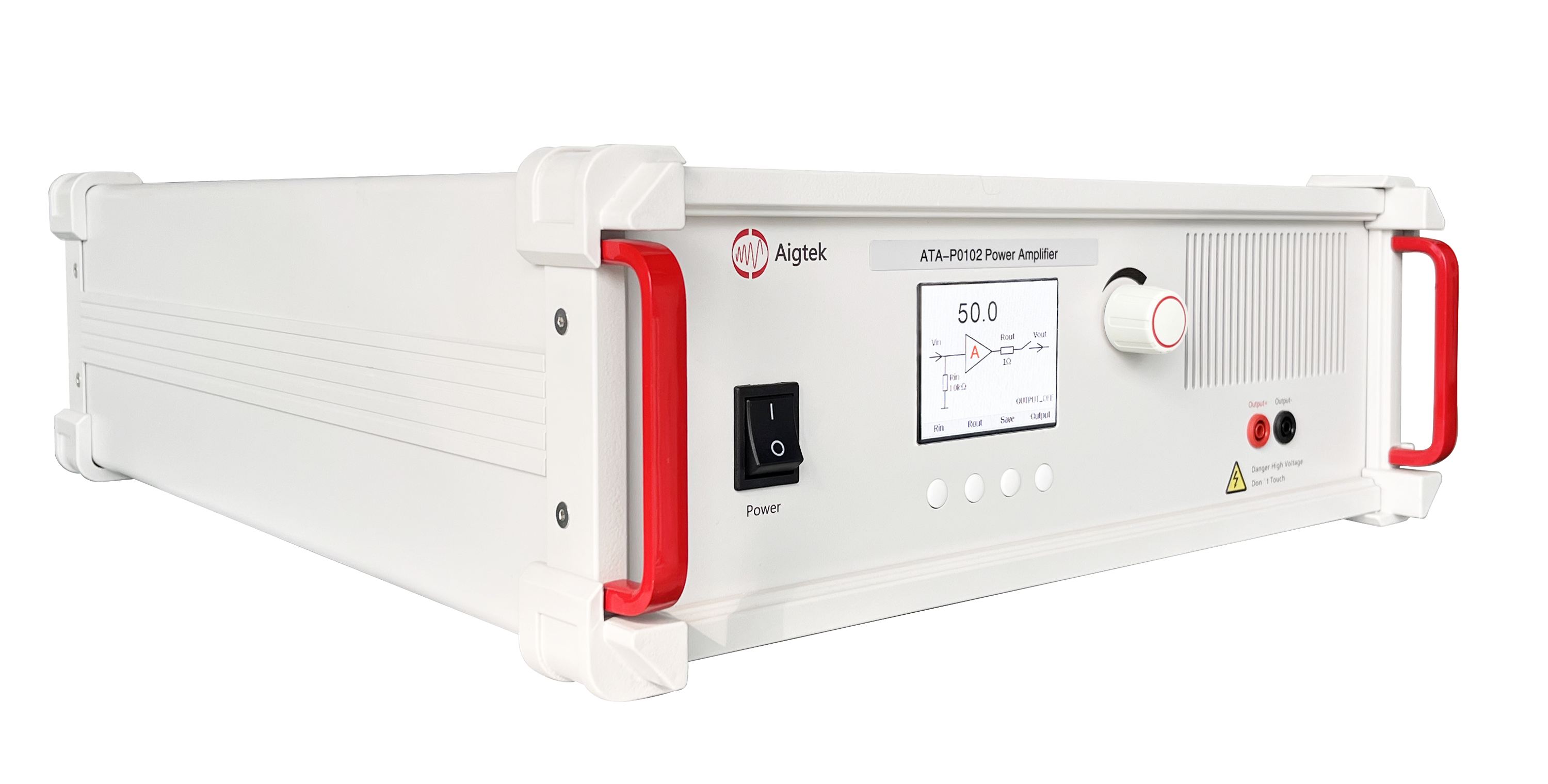

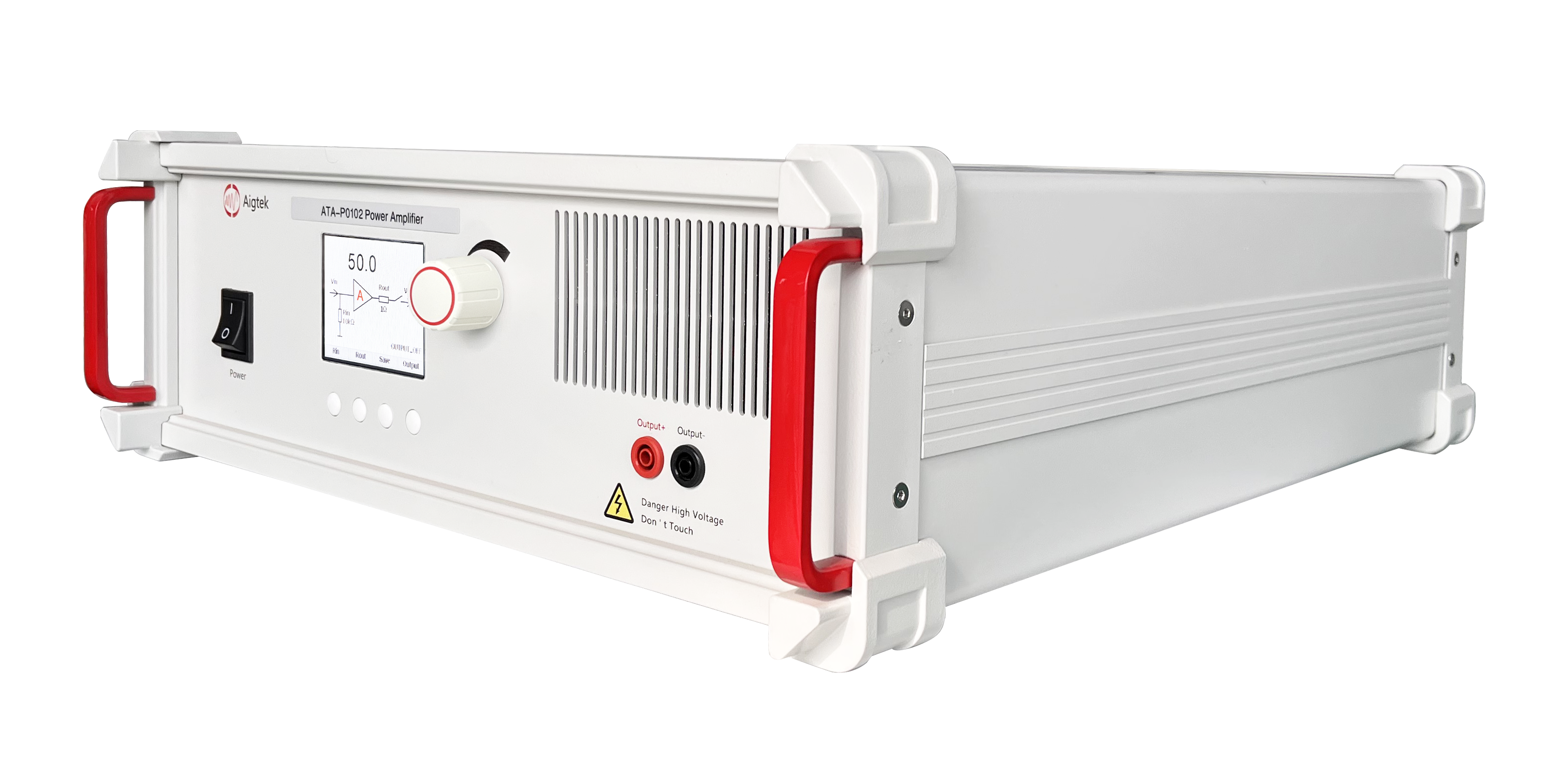

圧電パワーアンプ AIGTEK（ATA-P0102）の特徴

主な特長

シングルチャンネル
出力電圧範囲：0～150 V
最大出力電流：2.5 Ap
最大出力電力：375 Wp
帯域幅（-3 dB）：DC～1 kHz
電圧利得：×0～50
圧電アクチュエータ専用設計
電圧・電流モニタ機能搭載
過電流・過電圧・過温度保護搭載

概要

ATA-P0102は、ACおよびDC信号の両方を増幅可能なシングルチャンネル圧電パワーアンプです。
最大150 V出力、最大2.5 Ap出力、最大375 Wpの出力能力を備え、以下のような圧電デバイス駆動に適しています。
圧電セラミックス
積層圧電アクチュエータ
オープンループ圧電ステージ
ナノポジショニングステージ
圧電駆動機構
デジタル制御によるゲイン調整機能を搭載し、頻繁に使用する設定の保存にも対応しています。

LCDパネル表示

LCDディスプレイにより以下をリアルタイム表示します。
出力状態
ゲイン設定
出力モニタ状態
保護状態
システム状態
視認性が高く、操作しやすいユーザーインターフェースを採用しています。

電圧利得

利得範囲
×0～×50
調整分解能
粗調整：1ステップ
微調整：0.1ステップ
LCD表示を見ながら高精度な電圧設定が可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
入力振幅
0～10 Vp-p（最大）
一般的なファンクションジェネレータや信号発生器と直接接続できます。

出力

出力端子
4 mmバナナソケット
出力方式
シングルエンド出力
出力電圧範囲
0～150 V
最大出力電流
周波数 最大出力電流DC～50 Hz 1.25 Ap
50 Hz超 2.5 Ap
最大出力電力
375 Wp

モニタ機能

BNCモニタ出力によりリアルタイム監視が可能です。
電圧モニタ
50 mV/V
精度：±5% FS
例
出力電圧 モニタ出力50 V 2.5 V
100 V 5.0 V
150 V 7.5 V
電流モニタ
1 V/A
精度：±5% FS
例
出力電流 モニタ出力1 A 1 V
2 A 2 V
2.5 A 2.5 V

出力性能

負荷条件
周波数 推奨最小負荷DC～50 Hz 119 Ω以上
50 Hz超 59 Ω以上

出力インピーダンス

1 Ω
低インピーダンス設計により圧電負荷を安定して駆動できます。

出力精度

出力電圧誤差
±3% FS以下
条件：1 kHz
ゼロドリフト
±0.3 V以下

動特性

スルーレート
0.67 V/μs以上
圧電アクチュエータに必要な低周波から中低周波域の制御に適しています。

保護機能

ATA-P0102は以下の保護回路を搭載しています。
過電流保護
負荷電流異常時に出力保護
過電圧保護
異常電圧発生時に出力停止
過温度保護
内部温度異常時に保護動作

主な用途

圧電アクチュエータ
積層圧電アクチュエータ駆動
ナノポジショニングステージ
微小変位制御
精密位置決め装置
圧電セラミックス評価
特性評価
ヒステリシス評価
共振特性測定
研究開発
MEMS評価
精密制御装置
光学ステージ
精密計測機器
