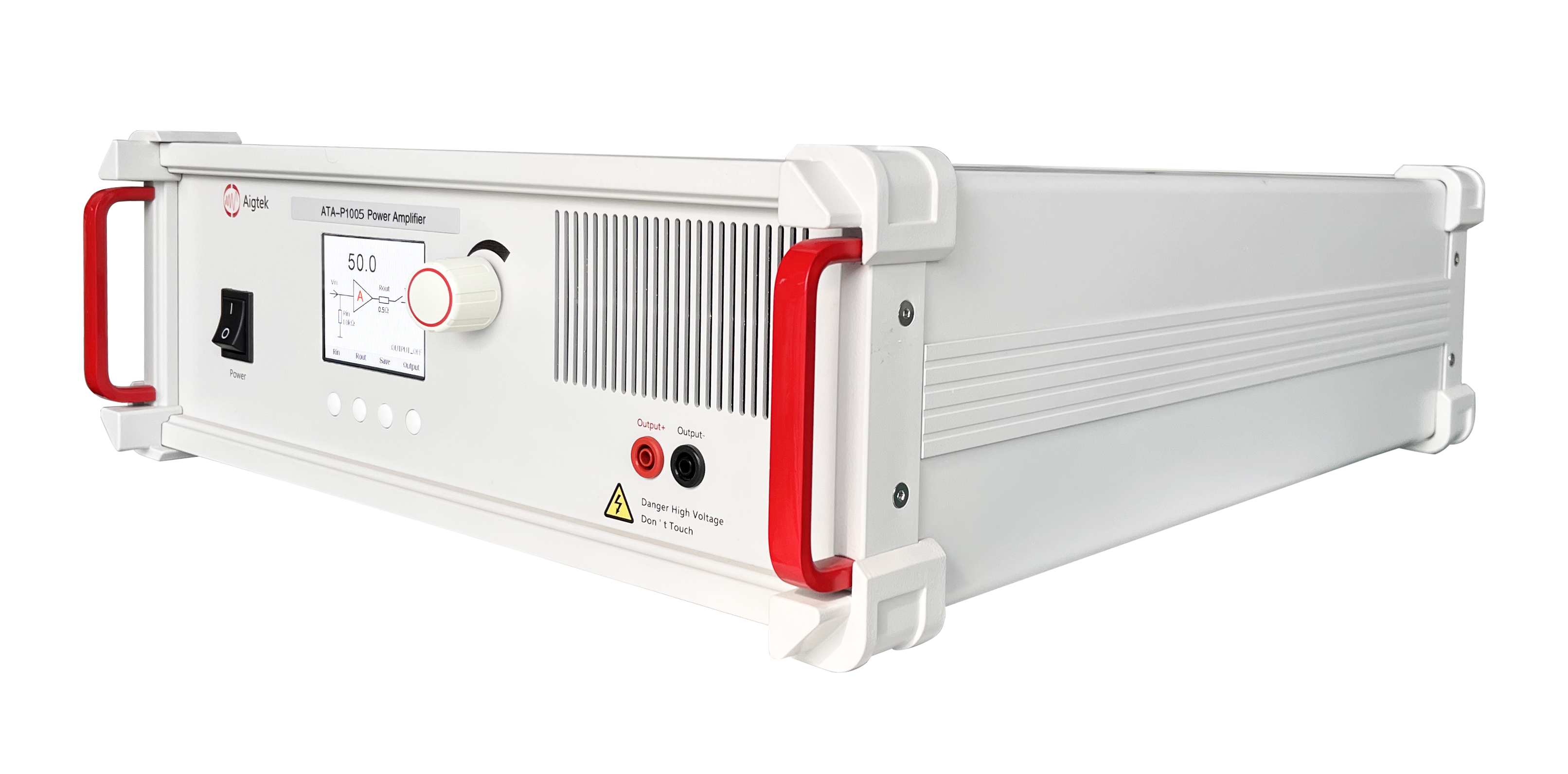

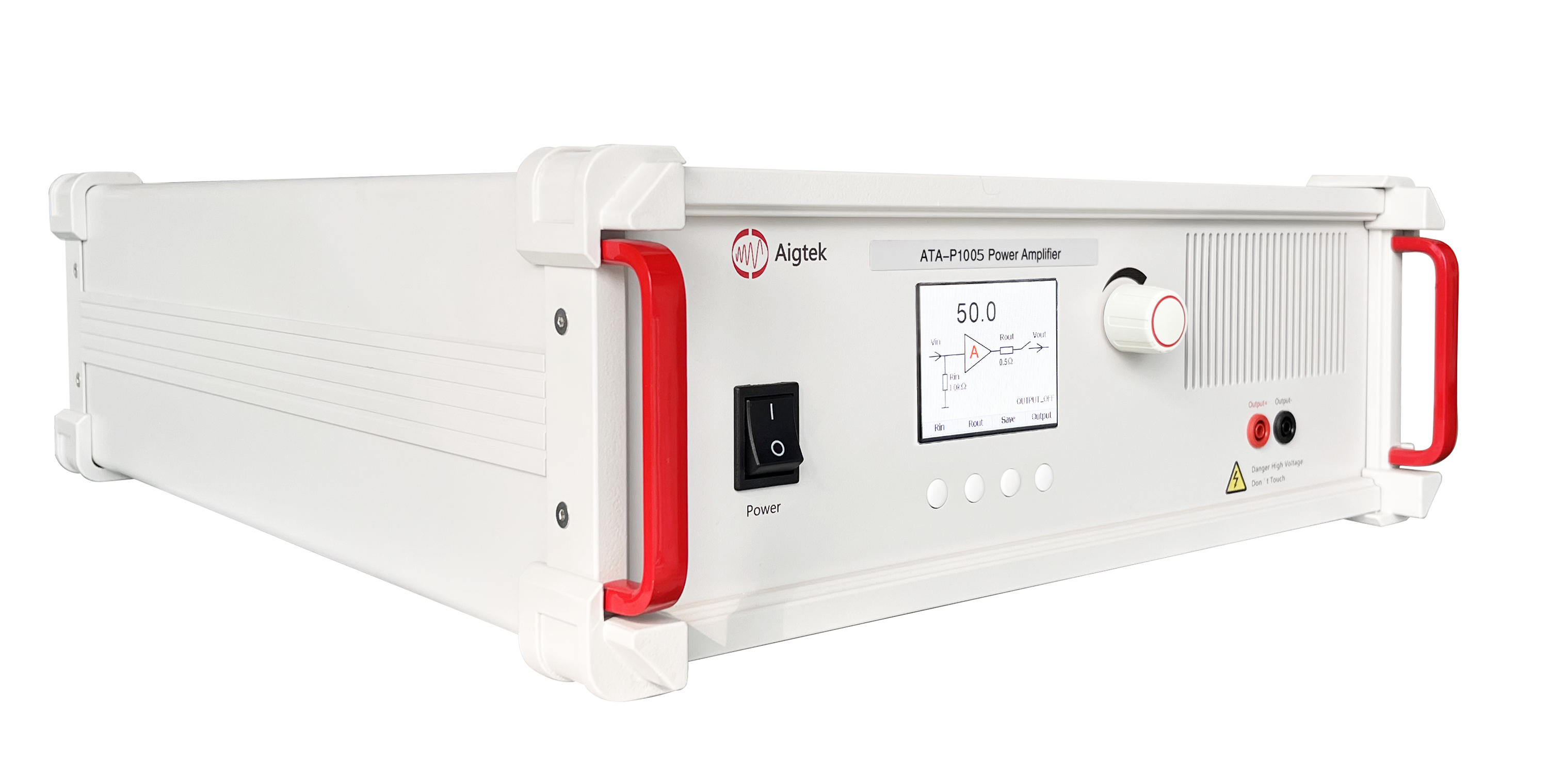

圧電パワーアンプ AIGTEK（ATA-P1005）の特徴

主な特長

シングルチャンネル
出力電圧範囲：0～150 V
最大出力電流：5 Ap
最大出力電力：750 Wp
帯域幅（-3 dB）：DC～10 kHz
スルーレート：6.7 V/μs以上
電圧利得：×0～50
圧電アクチュエータ駆動向け
電圧・電流モニタ機能搭載
過電流・過電圧・過温度保護搭載

概要

ATA-P1005は、ACおよびDC信号を増幅可能なシングルチャンネル圧電パワーアンプです。
最大150 V出力、最大5 Ap出力、最大750 Wpの出力能力を備え、以下のような圧電デバイスの駆動に適しています。
圧電セラミックス
積層圧電アクチュエータ
オープンループ圧電ステージ
ナノポジショニングステージ
精密位置決めシステム
ATA-P0102と比較して出力電流が2倍、帯域幅が10倍に拡大されており、より高速かつ大容量の圧電負荷に対応できます。

LCDパネル表示

LCDディスプレイにより以下の情報をリアルタイム表示します。
出力状態
ゲイン設定
電圧・電流状態
保護状態
システム状態
直感的で使いやすいインターフェースを採用しています。

電圧利得

利得範囲
×0～×50
調整分解能
粗調整：1ステップ
微調整：0.1ステップ
LCD表示と組み合わせることで高精度な出力設定が可能です。

入力

入力端子
BNCコネクタ
入力インピーダンス
10 kΩ
入力振幅
0～10 Vp-p（最大）
一般的なファンクションジェネレータや信号発生器と直接接続できます。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
出力電圧範囲
0～150 V
最大出力電流
周波数 最大出力電流DC～50 Hz 2.5 Ap
50 Hz超 5 Ap
最大出力電力
750 Wp

モニタ機能

BNCモニタ出力からリアルタイム監視が可能です。
電圧モニタ
50 mV/V
精度：±5% FS
例
出力電圧 モニタ出力50 V 2.5 V
100 V 5.0 V
150 V 7.5 V
電流モニタ
500 mV/A
精度：±5% FS
例
出力電流 モニタ出力1 A 0.5 V
2 A 1.0 V
5 A 2.5 V

出力性能

負荷条件
周波数 推奨最小負荷DC～50 Hz 59.5 Ω以上
50 Hz超 29.5 Ω以上
出力インピーダンス
0.5 Ω
ATA-P0102（1 Ω）より低く、より優れた負荷駆動能力を実現しています。
出力精度
出力電圧誤差
±3% FS以下
条件：1 kHz
ゼロドリフト
±0.3 V以下

出力精度

出力電圧誤差
±3% FS以下
条件：1 kHz
ゼロドリフト
±0.3 V以下

動特性

スルーレート
6.7 V/μs以上
ATA-P0102の約10倍の応答速度を実現しており、高速な圧電アクチュエータ制御が可能です。

保護機能

ATA-P1005は安全な運用のため各種保護機能を搭載しています。
過電流保護
出力電流異常時に保護動作
過電圧保護
異常電圧発生時に出力停止
過温度保護
内部温度異常時に出力停止

主な用途

圧電アクチュエータ
積層圧電アクチュエータ駆動
ナノポジショニングステージ
精密位置決め装置
光学制御システム
圧電セラミックス評価
動特性評価
ヒステリシス測定
共振特性評価
超音波・振動制御
低周波超音波駆動
振動試験
精密変位制御
研究開発用途
MEMS評価
精密制御機器
アクティブアライメント装置
