製品情報
シングルチャンネル
最大出力電圧：150 Vp-p（±75 Vp）
最大出力電流：1.41 Ap
最大出力電力：105.7 Wp
帯域幅（-3 dB）：DC～3 MHz
DCバイアス電圧：±75 V
スルーレート：1000 V/μs以上
AC/DC信号対応

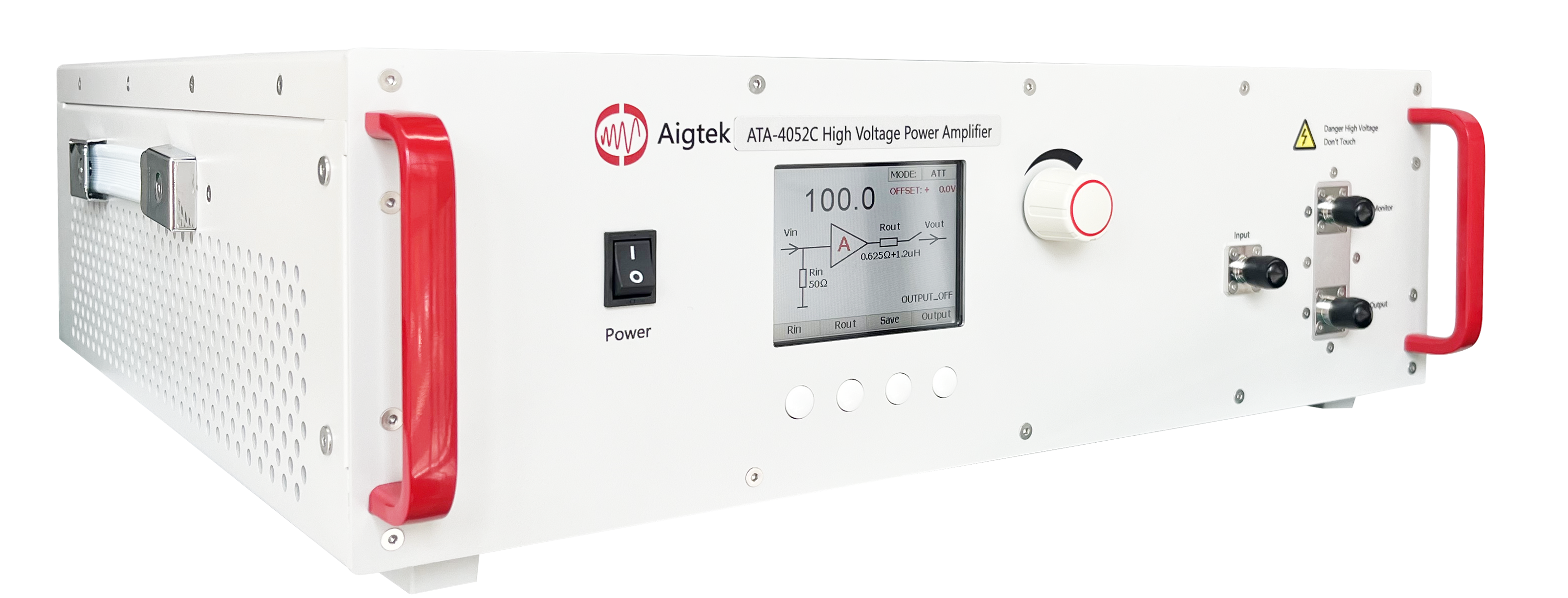

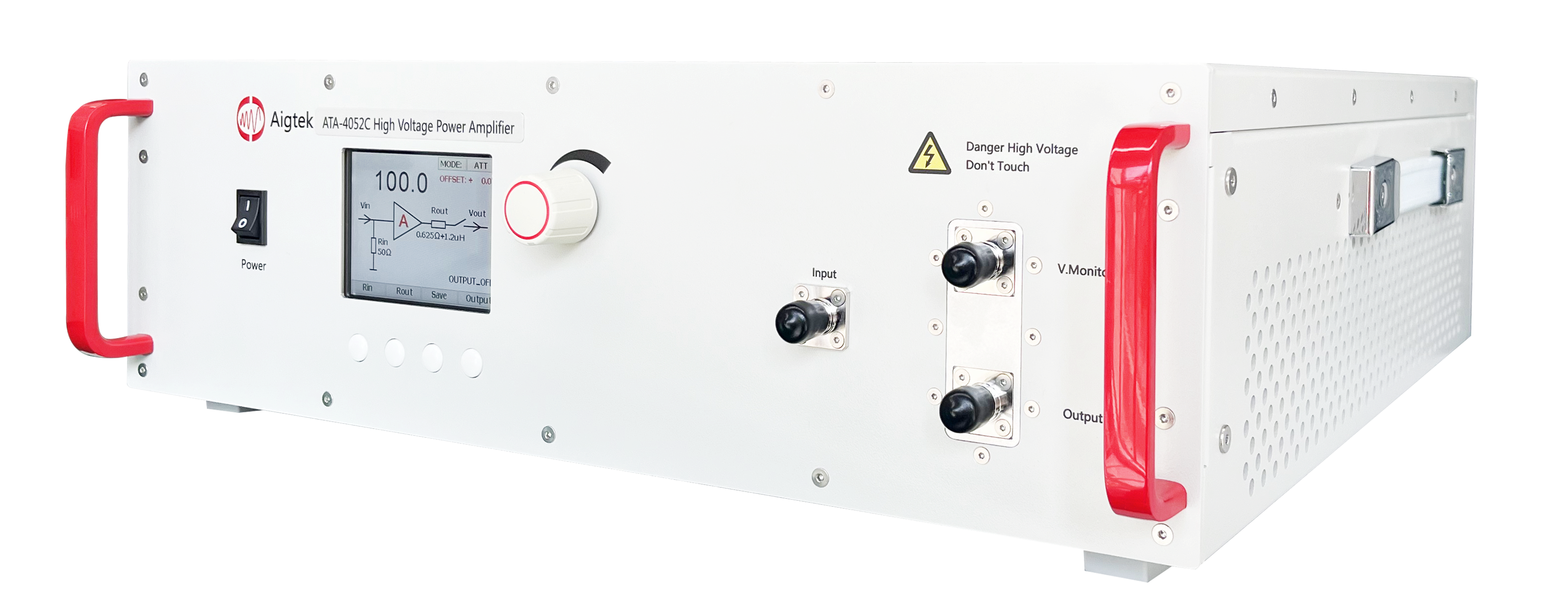

ATA-4315は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧パワーアンプです。
最大出力電圧150 Vp-p（±75 Vp）、最大出力電力105.7 Wpを実現し、高速応答と広帯域性能を必要とする高電圧アプリケーションに適しています。
電圧利得はデジタル制御で調整でき、設定値の保存機能を備えています。各種信号発生器と組み合わせることで、高精度な高周波信号増幅を実現します。
LCDディスプレイにより装置状態や各種設定値をリアルタイム表示します。
動作状態表示
パラメータ表示
高い視認性
直感的な操作性
電圧ゲインはデジタル制御方式です。
調整範囲：×0～50
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度な出力設定が可能です。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
1 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。
出力端子にはBNCコネクタを採用しています。
最大出力電圧：150 Vp-p（±75 Vp）
最大出力電流：1.41 Ap
最大出力電力：105.7 Wp
高周波特性を重視し、出力ケーブルにはBNC高周波同軸ケーブルを使用することで、高周波動作時の信号減衰を低減しています。
DCオフセット電圧を出力へ重畳できます。
調整範囲：±75 V
分解能
0.1 Vステップ
1 Vステップ
電圧モニタ
1/100 Voltage Monitor
モニタ出力電圧は主出力電圧の1/100です。
BNCコネクタ経由でオシロスコープへ接続し、出力電圧をリアルタイムで監視できます。
超音波トランスデューサ駆動
非破壊検査（NDT）
MEMS評価
圧電アクチュエータ駆動
軟磁性材料評価
トランス評価
高速パルス試験
半導体評価
EMC・イミュニティ試験
研究開発用途の高速信号増幅
| 型式 | ATA-4315 |
|---|---|
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～3 MHz |
| 最大出力電圧 | 150 Vp-p（±75 Vp） |
| 最大出力電流 | 0.5 Ap（DC～50 Hz）、1.41 Ap・1 Arms（50 Hz超） |
| 最大出力電力 | 105.7 Wp |
| ヒューズ | 5 A / 250 V |
| 電圧ゲイン | ×0～50（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 149.5 Ω以上（DC～50 Hz）、52.7 Ω以上（50 Hz超） |
| 出力インピーダンス | 0.5 Ω + 1.2 μH |
| スルーレート | 1000 V/μs以上 |
| DCバイアス調整 | ±75 V（0.1 V／1 Vステップ） |
| 入力インピーダンス | 50 Ω / 1 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 電圧モニタ出力 | 100:1（±5% FS） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、100 Vp-p時） |
| 出力電圧ドリフト | ±0.1 V以下 |
| 出力インターフェース | BNC |
| 保護機能 | 過電流保護 |
| 信号グランド | 筐体および電源ラインアースに接続 |
