高電圧パワーアンプ AIGTEK（ATA-4052C）の特徴

主な特長

シングルチャンネル
最大出力電圧：310 Vp-p（±155 Vp）
最大出力電流：3.53 Ap
最大出力電力：547.1 Wp
帯域幅（-3 dB）：DC～500 kHz
スルーレート：345 V/μs以上
DCバイアス機能搭載（±150 V）
AC/DC信号対応

概要

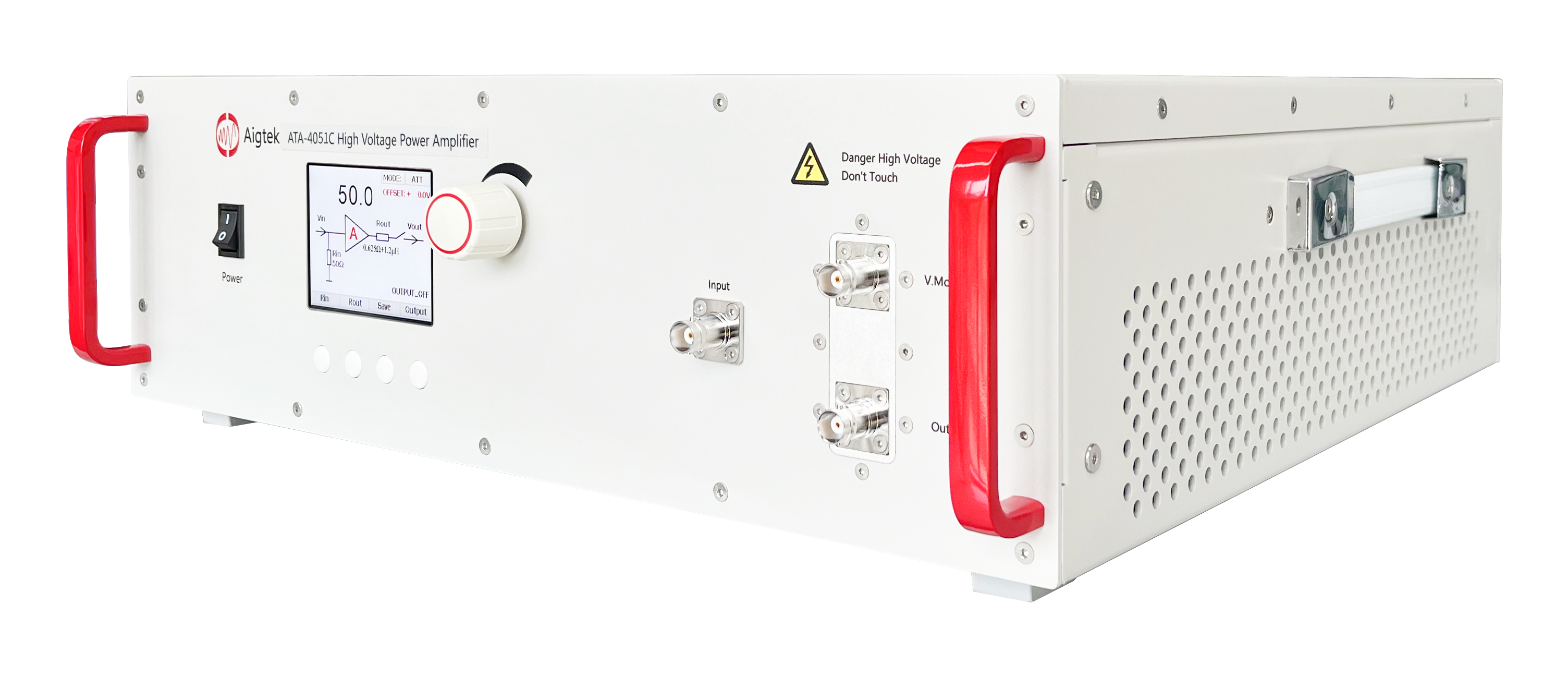

ATA-4052Cは、AC信号およびDC信号の両方を増幅可能なシングルチャンネル高電圧パワーアンプです。
最大出力電圧310 Vp-p（±155 Vp）、最大出力電流3.53 Ap、最大出力電力547.1 Wpを実現しており、高電圧・大電力を必要とする負荷の駆動や試験用途に適しています。
デジタル制御によるゲイン調整機能を搭載しており、よく使用する設定値を保存できます。また、信号発生器と組み合わせることで高電圧・高出力信号を容易に生成できます。
ワイドレンジAC電源に対応しているため、世界各国の電源環境で使用可能です。

LCDパネル表示

LCDディスプレイにより装置状態や各種設定値をリアルタイム表示します。
動作状態表示
パラメータ表示
高い視認性
直感的な操作性

電圧利得

電圧ゲインはデジタル制御方式です。
調整範囲：×0～100
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、迅速かつ高精度な出力設定が可能です。

入力

DCオフセット電圧を出力信号へ重畳できます。
調整範囲：±150 V
分解能
0.1 Vステップ
1 Vステップ

出力

出力端子にはBNCコネクタを採用しています。
最大出力電圧：310 Vp-p（±155 Vp）
最大出力電流：3.53 Ap（50 Hz超）
最大出力電力：547.1 Wp

DCバイアス機能

電圧モニタ
100:1 Voltage Monitor
出力電圧を1/100にスケーリングしてモニタ出力します。
精度：±5% FS
オシロスコープへ接続することで出力波形をリアルタイムで観測できます。

モニタ出力

100:1 Voltage Monitor
出力電圧を1/100にスケーリングしてモニタ出力します。
精度：±5% FS
オシロスコープへ接続し、出力電圧をリアルタイム監視できます。

主な用途

非破壊検査（NDT）
軟磁性材料評価
トランス試験
インダクタ評価
半導体評価試験
パワー半導体試験
EMC関連試験
高電圧コイル駆動
