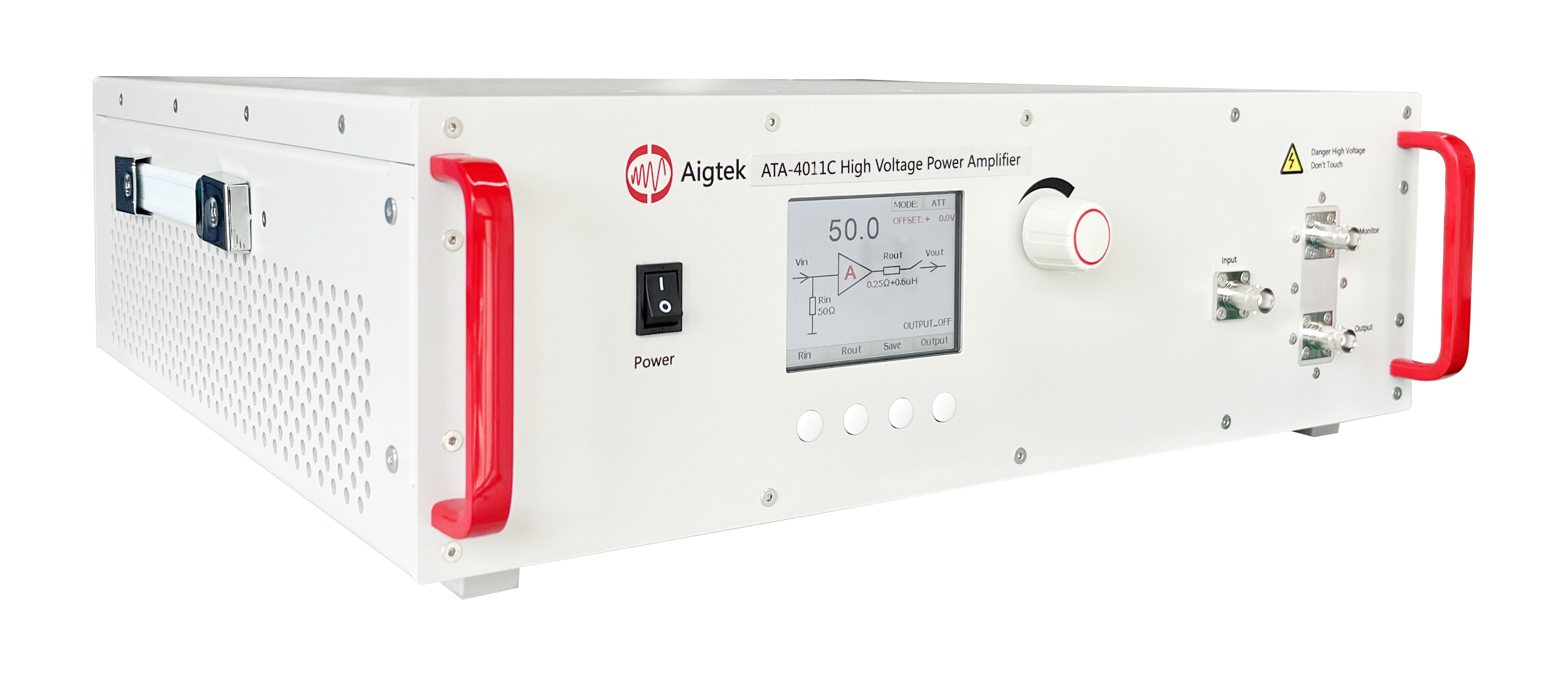

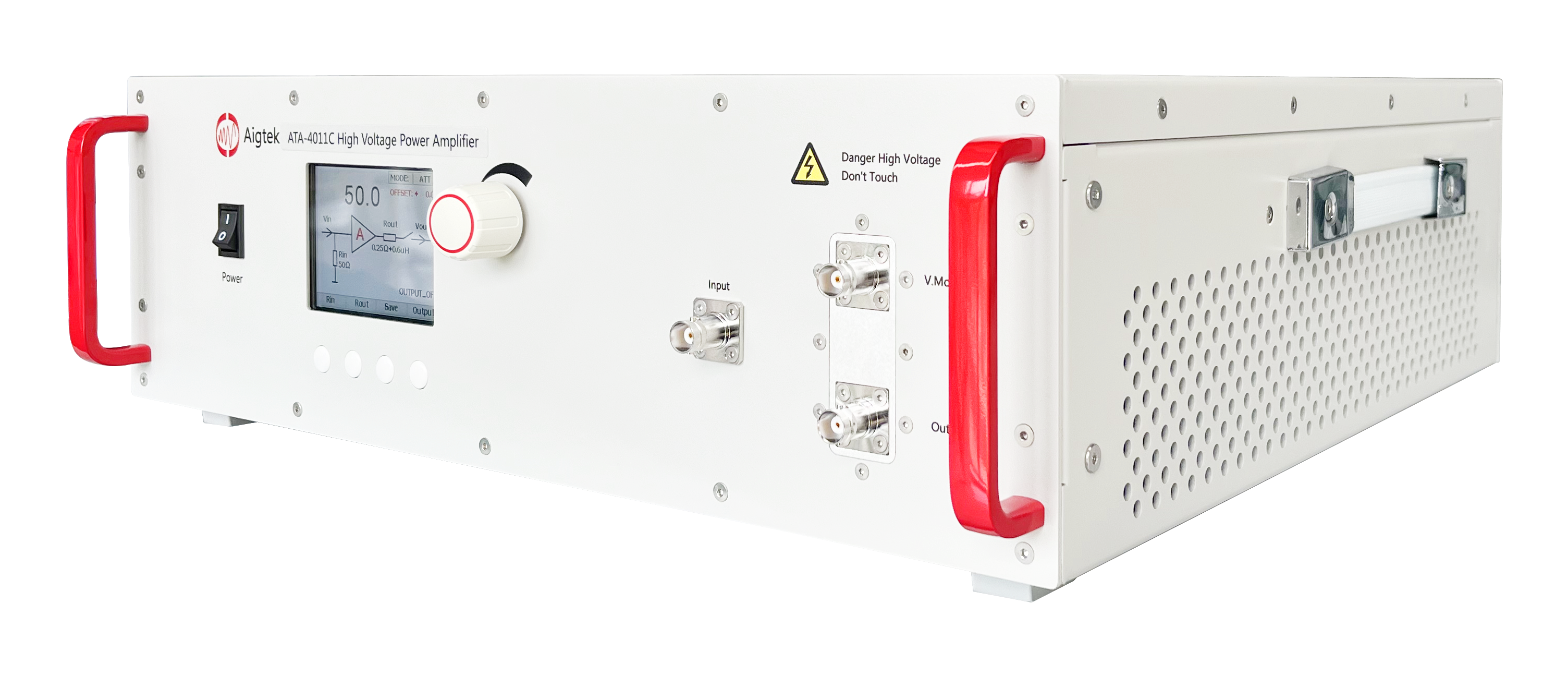

高電圧パワーアンプ AIGTEK（ATA-4011C）の特徴

主な特長

シングルチャンネル
最大出力電圧：160 Vp-p（±80 Vp）
最大出力電流：2.12 Ap
最大出力電力：169.6 Wp
帯域幅（-3 dB）：DC～1.2 MHz
スルーレート：426 V/μs以上
DCバイアス機能搭載（±75 V）
AC/DC信号対応

概要

ATA-4011Cは、AC信号およびDC信号の両方を増幅可能なシングルチャンネル高電圧パワーアンプです。
最大出力電圧160 Vp-p（±80 Vp）、最大出力電力169.6 Wpを実現しており、高電圧かつ比較的大電力が必要な負荷の駆動に適しています。
電圧ゲインはデジタル制御により調整でき、設定値はワンタッチで保存可能です。各種信号発生器と組み合わせることで、広帯域かつ高出力な信号増幅を容易に実現できます。
また、ワールドワイド対応のAC電源（広入力レンジ）を採用しており、世界各国で使用できます。

LCDパネル表示

LCDディスプレイにより装置状態や各種設定値をリアルタイム表示します。
動作状態表示
パラメータ表示
高い視認性
直感的な操作性

電圧利得

電圧ゲインはデジタル制御方式です。
調整範囲：×0～50
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度な出力設定が可能です。

入力

入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
100 kΩ
入力振幅
0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。

出力

出力端子にはBNCコネクタを採用しています。
最大出力電圧：160 Vp-p（±80 Vp）
最大出力電流：2.12 Ap（50 Hz超）
最大出力電力：169.6 Wp

DCバイアス機能

DCオフセット電圧を出力信号へ重畳できます。
調整範囲：±75 V
分解能
0.1 Vステップ
1 Vステップ

モニタ出力

電圧モニタ
100:1 Voltage Monitor
出力電圧を1/100にスケーリングしてモニタ出力します。
精度：±5% FS
オシロスコープと接続して出力電圧をリアルタイム監視できます

主な用途

非破壊検査（NDT）
軟磁性材料評価
トランス試験
半導体評価試験
高周波磁気デバイス評価
パワーデバイス評価
