製品情報
シングルチャンネル
最大出力電圧：70 Vp-p（±35 Vp）
最大出力電流：2 Ap
帯域幅（-3 dB）：DC～3 MHz
スルーレート：467 V/μs以上

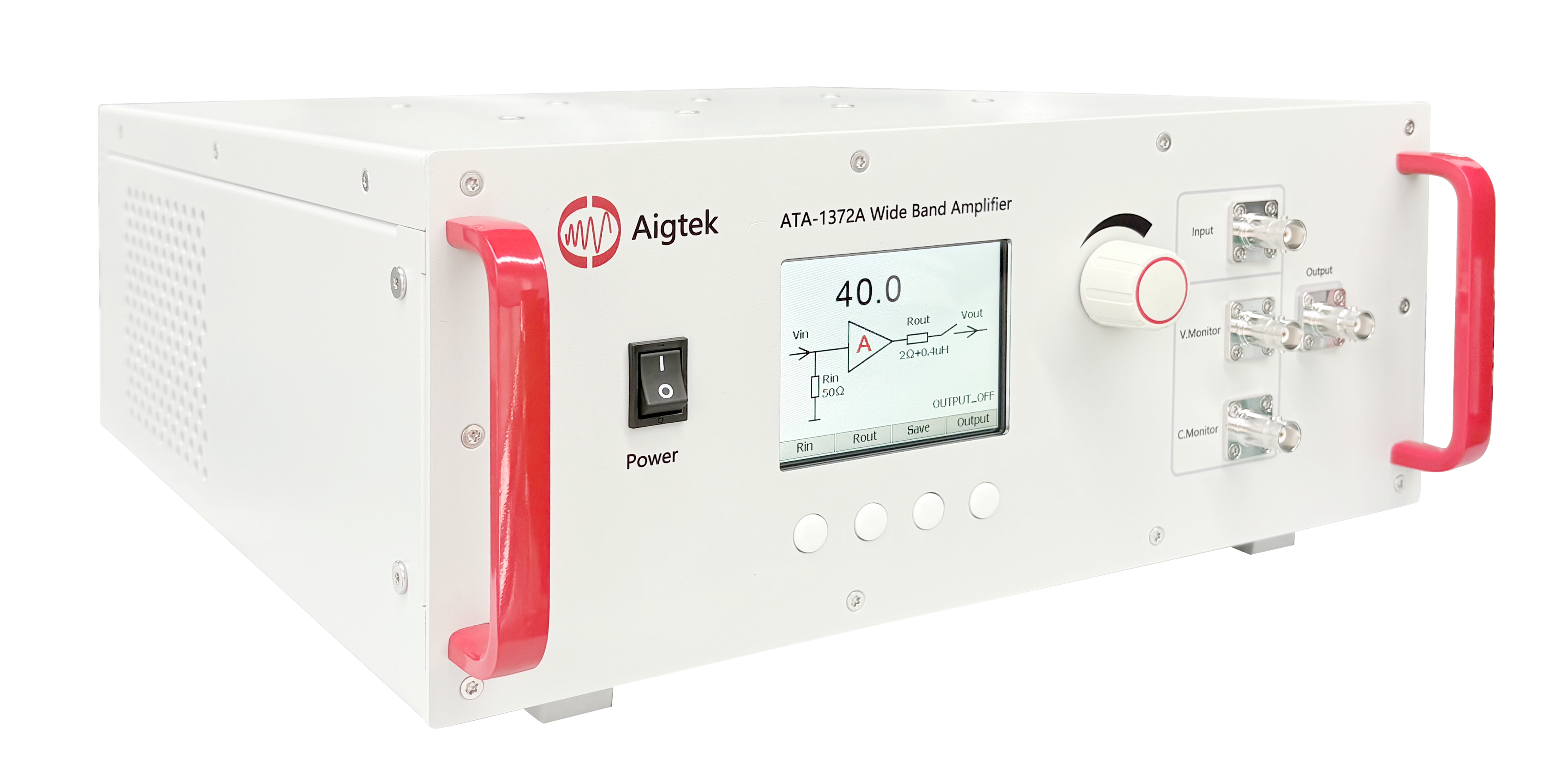

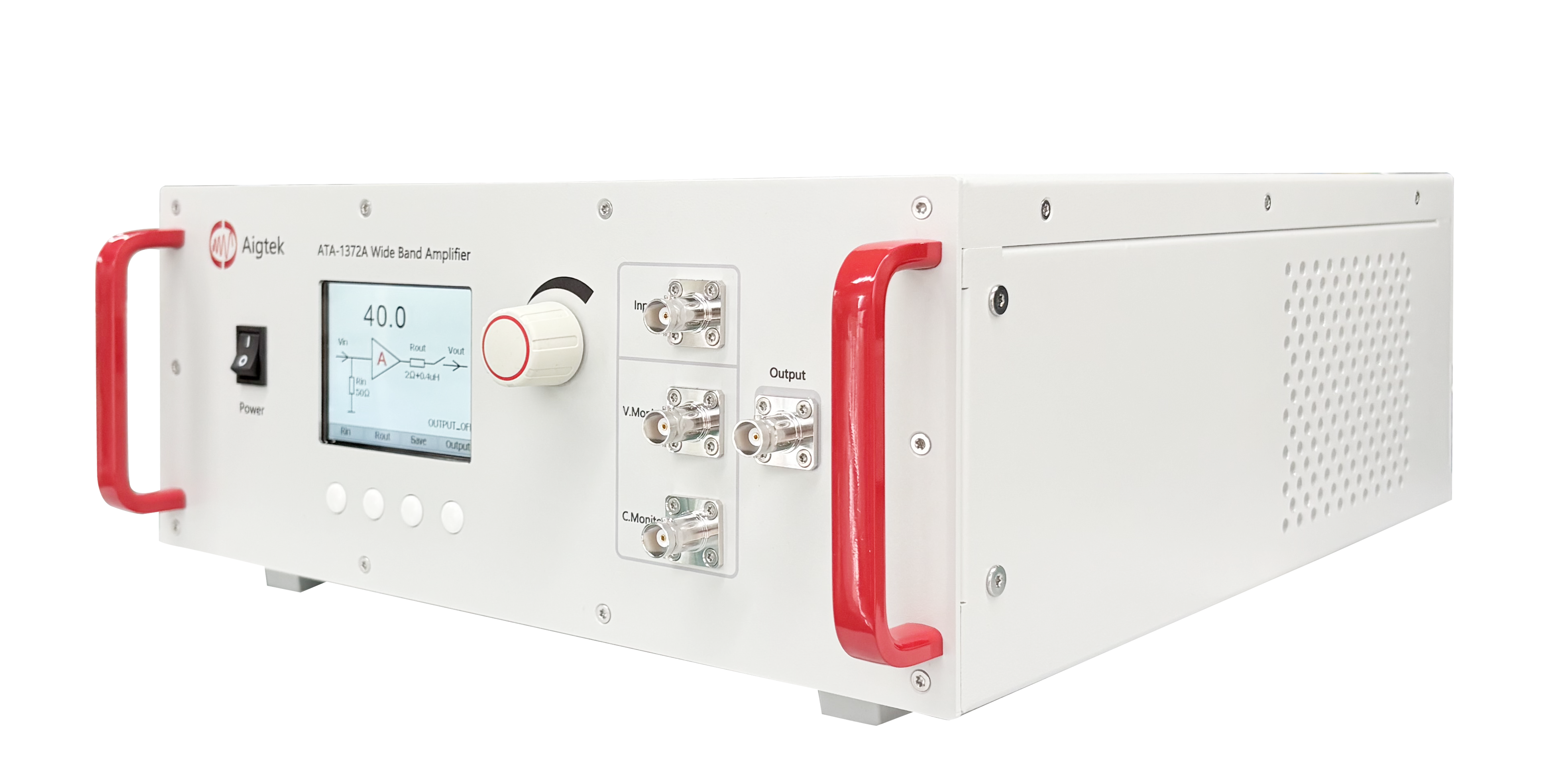

ATA-1372Aは、AC信号およびDC信号の両方を増幅できるシングルチャンネルの広帯域アンプです。
最大出力電圧70 Vp-p（±35 Vp）、最大出力電流2 Ap（50 Hz超）を実現しており、市販の各種信号発生器と組み合わせて高精度な信号増幅を行うことができます。
電圧ゲインはデジタル制御により調整可能で、設定内容をワンタッチで保存できるため、簡単かつ効率的な運用が可能です。
LCDディスプレイを搭載しており、装置の状態や各種パラメータをリアルタイムに表示します。
動作状態表示
パラメータ表示
視認性の高いインターフェース
直感的な操作性
電圧利得はデジタル制御で調整可能です。
調整範囲：×0～40
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、高精度な出力設定が可能です。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
10 kΩ
高インピーダンスおよび低インピーダンスの信号源に対応します。
入力振幅
0～10 Vp-p（最大）
出力端子にはBNCコネクタを採用しています。
最大出力電圧：70 Vp-p（±35 Vp）
最大出力電流：2 Ap
電圧モニタ
100 mV/V Monitor
出力電圧監視用ポートです。オシロスコープを接続することで出力電圧をリアルタイムに監視できます。
電流モニタ
1 V/A Monitor
出力電流監視用ポートです。オシロスコープを接続することで出力電流をリアルタイムに監視できます。
| 型式 | ATA-1372A |
|---|---|
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～3 MHz |
| 最大出力電圧 | 70 Vp-p（±35 Vp） |
| 最大出力電流 | 1 Ap（DC～50 Hz）、2 Ap（50 Hz超） |
| 最大出力電力 | 70 Wp |
| ヒューズ | 2 A / 250 V |
| 電圧ゲイン | ×0～40（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 33 Ω以上（DC～50 Hz）、15.5 Ω以上（50 Hz超） |
| 出力インピーダンス | ≤（2 Ω + 0.4 μH） |
| スルーレート | 467 V/μs以上 |
| 入力インピーダンス | 50 Ω / 10 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±2% FS以下（1 kHz時） |
| 全高調波ひずみ（THD） | 1%以下（1 kHz、70 Vp-p時） |
| 出力電圧ドリフト | ±10 mV以下 |
| 出力インターフェース | BNC |
| 保護機能 | 過電流保護、過温度保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
