製品情報
出力方式：差動出力（Differential Output）
最大出力電圧：60 Vp-p（±30 Vp）
最大出力電流：1 Ap
帯域幅（-3 dB）：DC～21 MHz
スルーレート：2,798 V/μs以上

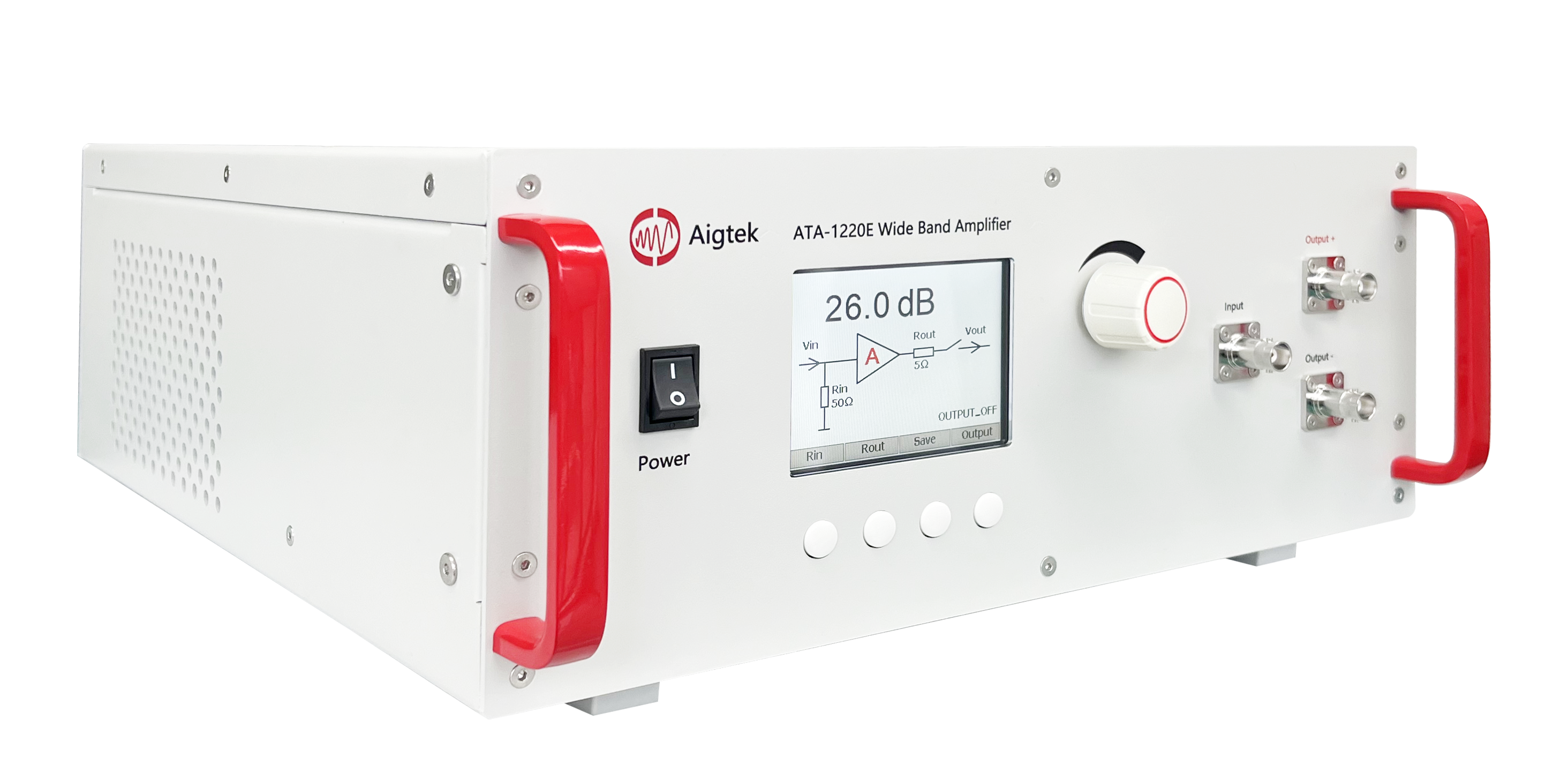

ATA-1220Eは、AC信号およびDC信号の両方を増幅できる差動出力対応の広帯域アンプです。
最大出力電圧60 Vp-p（±30 Vp）、最大出力電流1 Ap（50 Hz超）を実現しており、市販の各種信号発生器と組み合わせて高品質な差動信号の増幅を行うことができます。
電圧ゲインはデジタル制御により調整可能で、設定内容をワンタッチで保存できるため、簡単かつ効率的な運用が可能です。
ATA-1220EはLCDディスプレイを搭載しています。
装置状態をリアルタイム表示
各種パラメータを表示
視認性に優れたインターフェース
直感的な操作性
電圧利得はデジタル制御で調整可能です。
調整範囲：0～26 dB
分解能：0.5 dBステップ
LCD表示との組み合わせにより、高精度かつ迅速な設定が可能です。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
1 MΩ
高インピーダンスおよび低インピーダンスの信号源に最適に対応します。
入力振幅
0～10 Vp-p（最大）

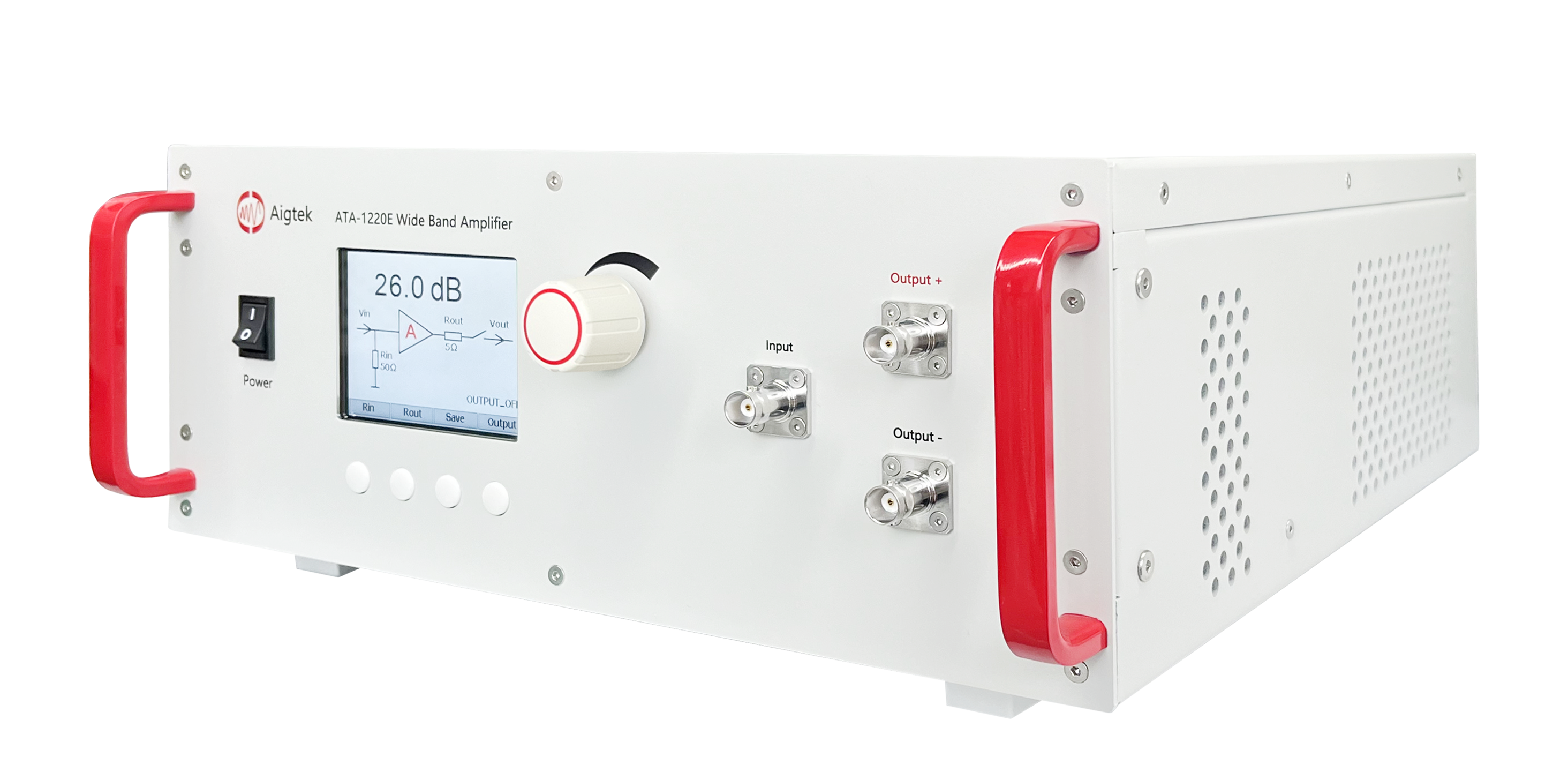

出力端子にはBNCコネクタを採用しています。
最大出力電圧：60 Vp-p（±30 Vp）
最大出力電流：1 Ap
差動出力対応
| 型式 | ATA-1220E |
|---|---|
| 出力タイプ | 差動出力（Differential Output） |
| 帯域幅（-3 dB） | DC～21 MHz |
| 最大出力電圧 | 60 Vp-p（±30 Vp） |
| 最大出力電流 | 500 mAp（DC～50 Hz）、1 Ap（50 Hz超） |
| 最大出力電力 | 30 Wp |
| ヒューズ | 3 A / 250 V |
| 電圧ゲイン | 0～26 dB（0.5 dBステップ） |
| 負荷抵抗上限値（RL） | 55 Ω以上（DC～50 Hz）、25 Ω以上（50 Hz超） |
| 出力インピーダンス | 5 Ω / 100 Ω（カスタマイズ可能） |
| スルーレート | 2,798 V/μs以上 |
| 入力インピーダンス | 50 Ω / 1 MΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、30 Vp-p時） |
| 出力電圧ドリフト | ±0.1 V以下 |
| 信号対雑音比（S/N比） | 80 dB以上 |
| 出力インターフェース | BNC |
| 保護機能 | 過電流保護、短絡保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
