製品情報
出力方式：シングルエンド出力
最大出力電圧：30 Vp-p（±15 Vp）
最大出力電流：1 Ap
帯域幅（-3 dB）：DC～25 MHz
スルーレート：1,666 V/μs以上

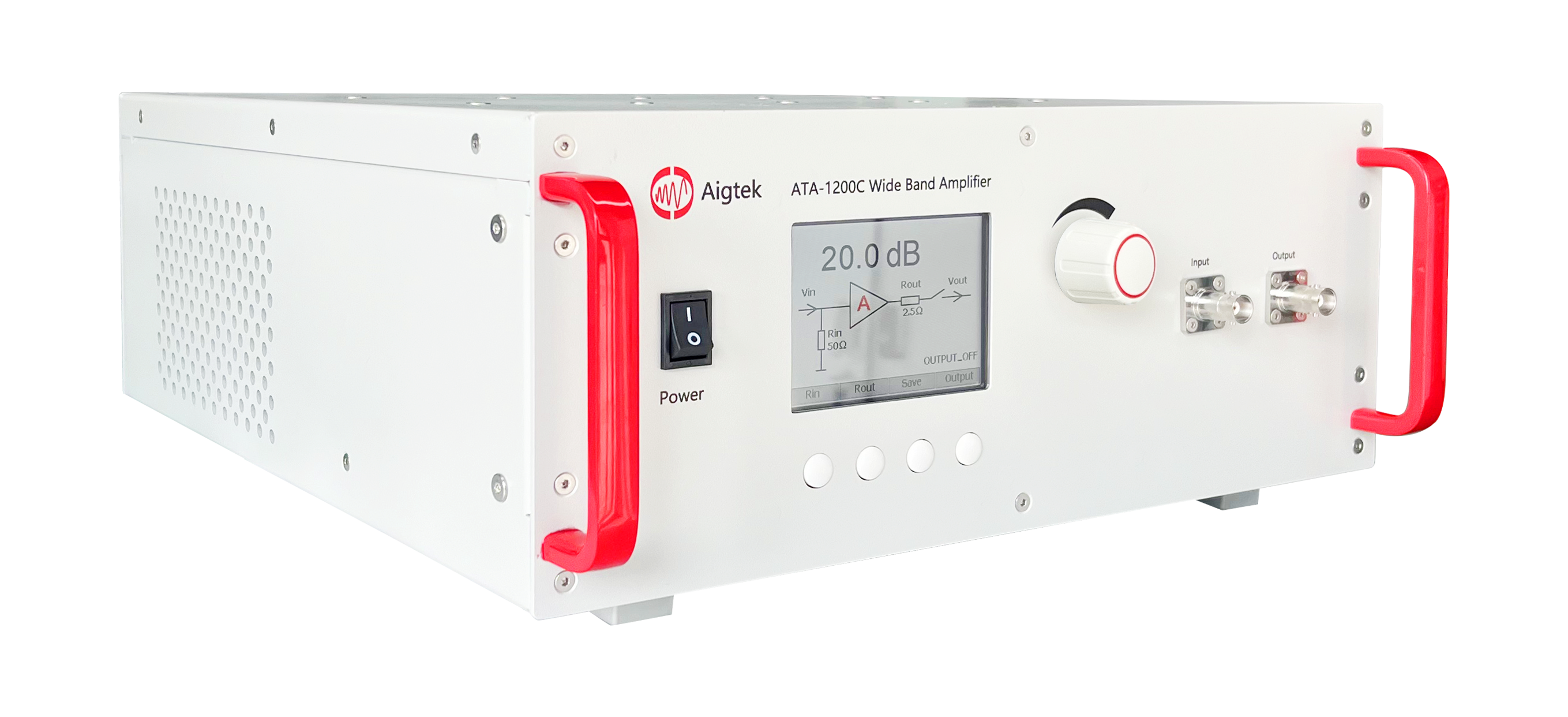

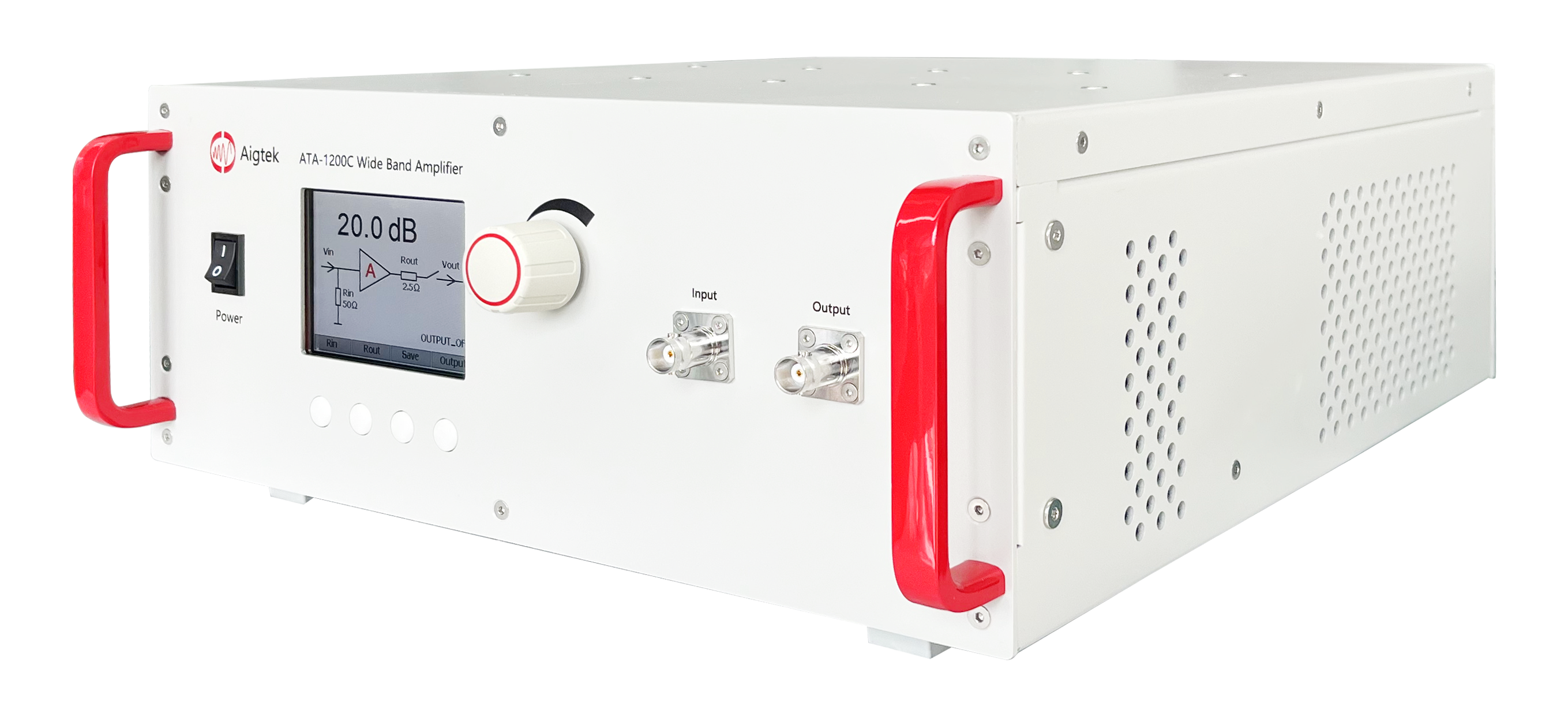

ATA-1200Cは、AC信号およびDC信号の両方を増幅できるシングルチャンネル広帯域アンプです。
最大出力電圧30 Vp-p（±15 Vp）、最大出力電流1 Ap（50 Hz超）を実現しており、各種信号発生器と組み合わせて広帯域信号の増幅を行うことができます。
電圧ゲインはデジタル制御で調整可能で、設定値の保存機能も搭載しているため、簡単かつ効率的な操作が可能です。
LCDディスプレイを搭載し、装置の状態や各種パラメータをリアルタイムに表示します。
動作状態表示
パラメータ表示
高い視認性
直感的な操作性
電圧利得はデジタル調整方式を採用しています。
調整範囲：0～20 dB
分解能：0.5 dBステップ
LCD表示との組み合わせにより、目的の出力レベルへ迅速かつ正確に設定できます。
50 Ω
1 MΩ
高インピーダンス・低インピーダンス双方の信号源に対応します。
出力端子にはBNCコネクタを採用しています。
最大出力電圧：30 Vp-p（±15 Vp）
最大出力電流：1 Ap
| 型式 | ATA-1200C |
|---|---|
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～25 MHz |
| 最大出力電圧 | 30 Vp-p（±15 Vp） |
| 最大出力電流 | 500 mAp（DC～50 Hz）、1 Ap（50 Hz超） |
| 最大出力電力 | 15 Wp |
| ヒューズ | 3 A / 250 V |
| 電圧ゲイン | 0～20 dB（0.5 dBステップ） |
| 負荷抵抗上限値（RL） | 27.5 Ω以上（DC～50 Hz）、12.5 Ω以上（50 Hz超） |
| 出力インピーダンス | 2.5 Ω / 50 Ω（カスタマイズ可能） |
| スルーレート | 1,666 V/μs以上 |
| 入力インピーダンス | 50 Ω / 1 MΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、30 Vp-p時） |
| 出力電圧ドリフト | ±0.1 V以下 |
| 信号対雑音比（S/N比） | 80 dB以上 |
| 出力インターフェース | BNC |
| 保護機能 | 過電流保護、短絡保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
