USBサンプリングオシロスコープ

サンプリング・オシロスコープPicoScope® 9300 シリーズとは



1. サンプリングオシロスコープとは？

通常のリアルタイム・オシロスコープでは捉えきれない、

数十GHz（ギガヘルツ）クラスの超高速な「繰り返し信号」を観測するための専用装置です。



2. 数十GHz広帯域化を実現する動作原理

その鍵は、等価時間サンプリング（Sequential Sampling）という方式にあります。



仕組みのイメージ

1回の現象をすべて取り込もうとするのではなく、

「繰り返される波形から、少しずつタイミングをずらして1点ずつデータを収集」します。



これを繰り返し、パズルのピースを組み合わせるようにして1つの高速波形を再構成します。



この方式により、サンプリング速度を抑えつつ超広帯域を実現しています。



3. PicoScope 9300シリーズの概要と特長

ヤマト科学が取り扱うPico Technology社製のPicoScope 9300シリーズは、最大30GHzの帯域を持つUSB接続のサンプリングオシロスコープです。

小型（170×285×40mm）軽量(1.3KG)で持ち運びか容易です。





TDR/TDTモデル 9311

ステップパルスを送信し、反射（TDR）や透過（TDT）を解析。

基板配線のインピーダンス不整合や、ケーブルの断線箇所を数ミリ単位の精度で特定します。

光オプション搭載モデル 9321

最大9.5 GHzのO/Eコンバータを内蔵。

光ファイバーを直接接続し、10Gイーサネットなどの光通信波形を直接測定・解析できます。

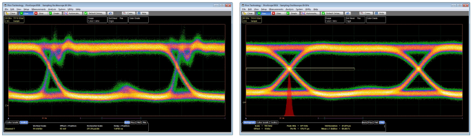

O/E 変換器出力、フィルター適用 (上図) 622 Mb/s ベッセル-トムソンフィルターに接続した結果。

この図には、等化された光受 信機が受信する信号が正確に示されています。これにより、PicoScope 9321-20 は正確な測 定値を表示できます。

CDR（クロックデータリカバリ）

データ信号からクロック信号を自己抽出。

外部トリガが用意できない環境でも、安定したアイパターン観測と自動測定が可能です。

4. こんなお悩みをお持ちの方に最適
