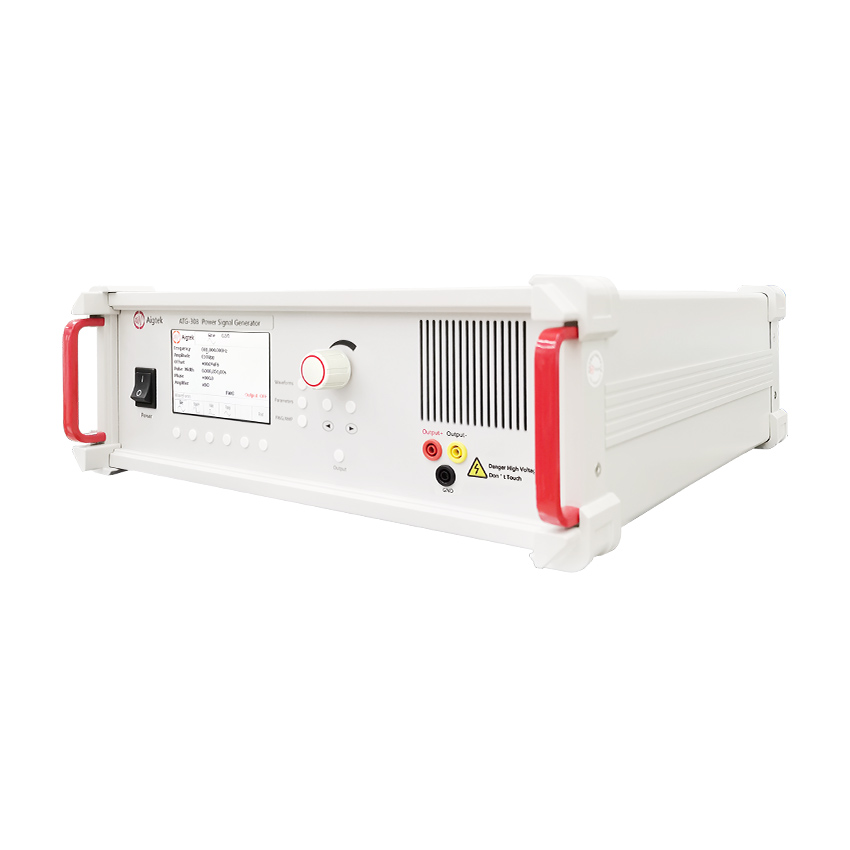

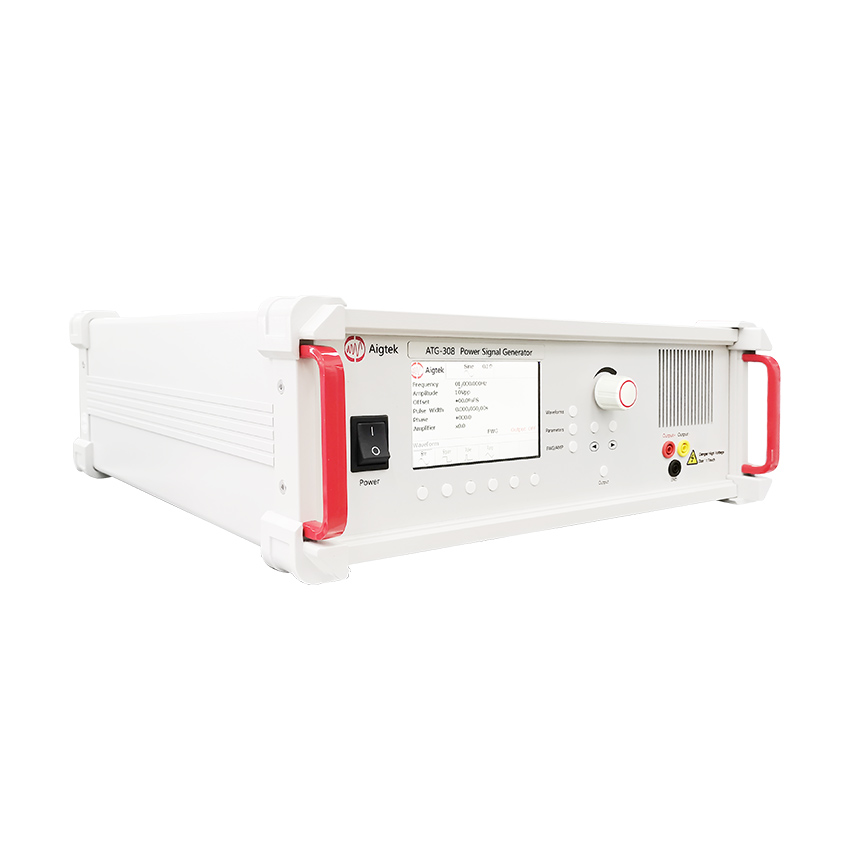

パワーシグナルソース AIGTEK（ATG-308）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：180 Vp-p（±90 Vp）
最大出力電流：8 Ap
最大出力電力：720 Wp
帯域幅（-3 dB）：DC～30 kHz
差動出力（Differential Output）
内蔵信号源搭載
外部入力アンプ動作対応
デジタルゲイン調整機能

概要

ATG-308は、信号発生器とパワーアンプを一体化した高出力パワーシグナルソースです。
本体内蔵の信号源から直接各種波形を出力できるほか、外部信号入力によるパワーアンプとしても使用できます。
最大720 Wpの出力能力を備え、圧電アクチュエータ、超音波トランスデューサ、振動試験装置、コイル駆動など高出力アプリケーションに適しています。

LCDパネル表示

LCDディスプレイにより各種パラメータをリアルタイム表示します。
出力波形
周波数設定
出力電圧
ゲイン設定
出力状態
保護状態
直感的なユーザーインターフェースにより設定操作を容易に行えます。

動作モード

① パワーシグナルソースモード
内部信号源による波形出力
出力波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
設定可能項目
周波数
出力振幅
パルス幅
DCオフセット
出力波形
② パワーアンプモード
外部信号を入力し増幅器として動作します。
特長
任意波形入力対応
高出力増幅
ゲイン可変機能
高出力負荷駆動

ゲイン機能

ゲイン範囲
×0～×60
調整分解能
1ステップ
LCD表示を見ながら素早く出力レベルを調整できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータや任意波形発生器との接続に対応します。

出力

出力方式
差動出力（Differential Output）
出力端子
4 mmバナナソケット
最大出力電圧
180 Vp-p
±90 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 4 Ap
50 Hz超 8 Ap
最大出力電力
720 Wp

出力性能

推奨最小負荷
周波数 推奨負荷DC～50 Hz 22 Ω以上
50 Hz超 10.75 Ω以上
出力インピーダンス
0.5 Ω
安定した高出力駆動を実現します。

信号源機能

出力波形
正弦波
矩形波
三角波
パルス波
パルス幅設定
5～95%（周期比）
DCオフセット
±40%
多様な試験波形を簡単に生成できます。

波形品質

出力波形
正弦波
矩形波
三角波
パルス波
DCオフセット
±40%
パルス幅設定
5～95%
柔軟な波形生成が可能です。

動特性

スルーレート
12 V/μs以上
ATG-304の約2倍の高速応答性能を備えています。

精度

出力電圧誤差
±3% FS
条件：1 kHz
出力電圧ゼロドリフト
±0.3 V以下
高い出力安定性を実現しています。

保護機能

過電流保護
過負荷や異常電流発生時にアンプを保護します。
