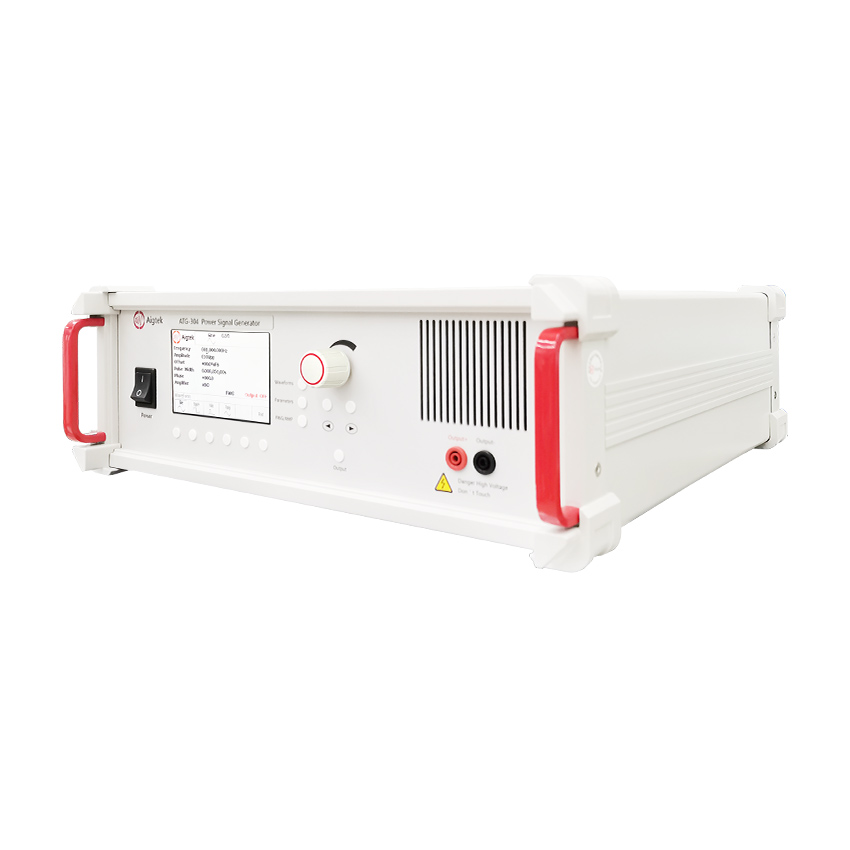

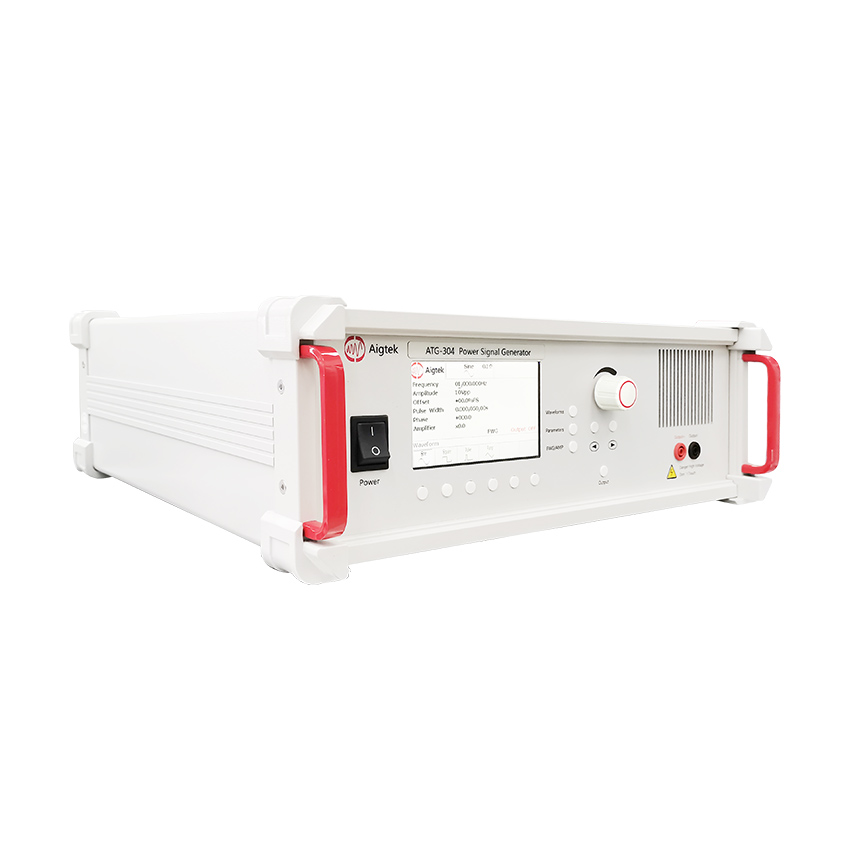

パワーシグナルソース AIGTEK（ATG-304）の特徴

主な特長

シングルチャンネル
正弦波・矩形波・三角波・パルス波出力対応
最大出力電圧：90 Vp-p（±45 Vp）
最大出力電流：8 Ap
最大出力電力：360 Wp
帯域幅（-3 dB）：DC～30 kHz
内蔵信号源搭載
外部入力アンプ動作対応
デジタルゲイン調整
低出力インピーダンス設計

概要

ATG-304は、信号発生器とパワーアンプを一体化したパワーシグナルソースです。
内部信号源を利用して直接波形を発生できるほか、外部信号を入力してパワーアンプとしても使用できます。
最大360 Wpの出力能力を備えており、
圧電アクチュエータ
圧電セラミックス
超音波トランスデューサ
振動試験
コイル駆動
などの用途に適しています。

LCDパネル表示

LCDディスプレイにより各種パラメータをリアルタイム表示します。
出力波形
周波数
出力電圧
ゲイン設定
出力状態
保護状態
視認性に優れたユーザーインターフェースを採用しています。

動作モード

① パワーシグナルソースモード
本体内蔵の信号源を使用して出力します。
出力可能波形
正弦波（Sine）
矩形波（Square）
三角波（Triangle）
パルス波（Pulse）
ユーザーは以下を直接設定できます。
波形
周波数
出力電圧
パルス幅
DCオフセット
② パワーアンプモード
外部信号を入力するとパワーアンプとして動作します。
特長
外部信号増幅
ゲイン調整可能
高出力負荷駆動
信号源を別途使用可能

ゲイン機能

電圧利得
×0～×30
調整分解能
1ステップ
LCD表示を見ながら簡単に出力レベルを調整できます。

入力

入力端子
BNCコネクタ
入力インピーダンス
5 kΩ
最大入力振幅
0～10 Vp-p
一般的なファンクションジェネレータや信号源に対応します。

出力

出力方式
シングルエンド出力
出力端子
4 mmバナナソケット
出力電圧
最大90 Vp-p
±45 Vp
最大出力電流
周波数 最大出力電流DC～50 Hz 4 Ap
50 Hz超 8 Ap
最大出力電力
360 Wp

出力性能

推奨負荷
周波数 推奨最小負荷DC～50 Hz 11.15 Ω以上
50 Hz超 5.5 Ω以上
出力インピーダンス
0.1 Ω
非常に低い出力インピーダンスにより高い駆動能力を実現しています。

信号源機能

出力波形
正弦波
矩形波
三角波
パルス波
パルス幅設定
5～95%（周期比）
DCオフセット
±40%
多様な試験波形を簡単に生成できます。

波形品質

全高調波ひずみ率（THD）
≤0.5%
条件：1 kHz、90 Vp-p
S/N比
80 dB以上
低ひずみかつ高品質な出力を実現しています。

モニタ・精度

出力電圧誤差
±3% FS
条件：1 kHz
出力ゼロドリフト
±0.3 V以下

動特性

スルーレート
6 V/μs以上
高速応答が求められるアプリケーションにも対応します。

保護機能

過電流保護
出力過負荷時にアンプを保護します。

主な用途

圧電デバイス
圧電セラミックス駆動
圧電アクチュエータ評価
積層圧電素子制御
超音波分野
超音波トランスデューサ駆動
超音波洗浄研究
超音波評価試験
振動・磁気応用
振動試験
ボイスコイル駆動
電磁アクチュエータ駆動
コイル評価
研究開発
材料評価
共振試験
高出力波形印加試験
