製品情報
最大出力電圧：310 Vp-p（±155 Vp）
最大出力電力：547.1 Wp
帯域幅（-3 dB）：DC～120 kHz
スルーレート：83 V/μs以上

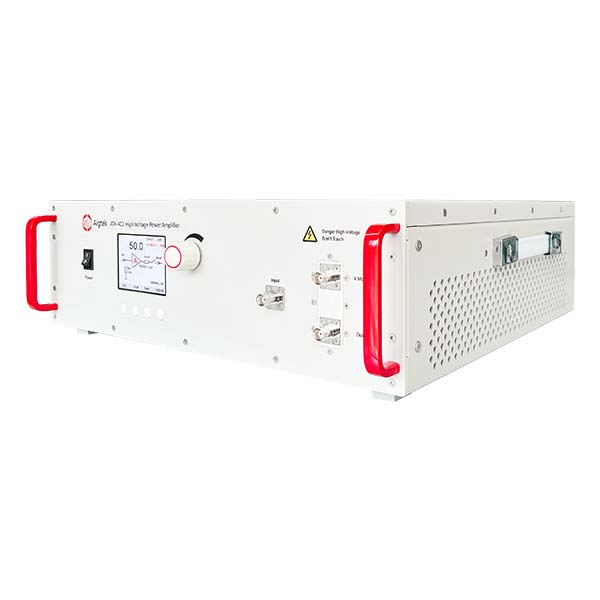

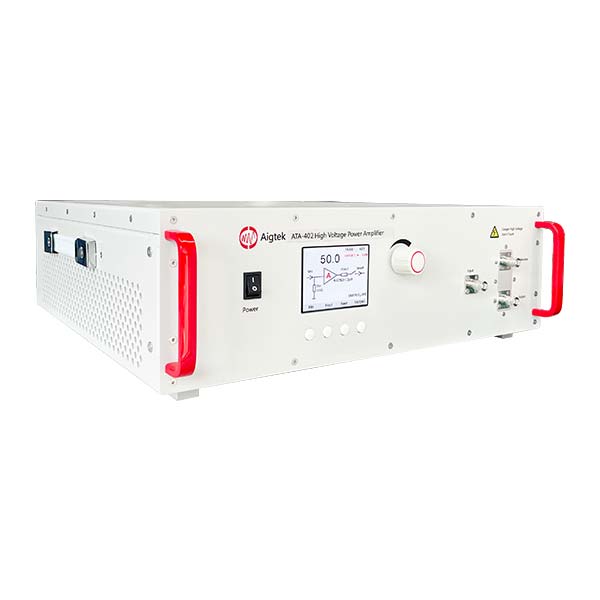

ATA-402は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧パワーアンプです。最大出力電圧310 Vp-p（±155 Vp）、最大出力電力547.1 Wpを実現しており、高電圧負荷の駆動に適しています。
電圧ゲインはデジタル制御により細かく調整でき、よく使用する設定値をワンタッチで保存可能です。市販の各種信号発生器と組み合わせてシームレスな信号増幅を実現します。また、ワイドレンジ電源に対応しているため、世界各国の電源環境で使用できます。
LCDディスプレイを搭載しており、装置の状態や各種パラメータをリアルタイムに表示します。視認性に優れ、直感的な操作が可能です。
電圧利得は×0～100の範囲でデジタル調整が可能です。
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、目的の出力電圧を迅速かつ高精度に設定できます。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
100 kΩ
入力振幅：0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。
出力端子にはBNCコネクタを採用しています。
最大出力電圧：310 Vp-p（±155 Vp）
最大出力電流：3.53 Ap（50 Hz超）、2.5 Arms
非破壊検査（NDT）
軟磁性材料試験
トランス評価試験
各種半導体試験
| 型式 | ATA-402 |
|---|---|
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～120 kHz |
| 最大出力電圧 | 310 Vp-p（±155 Vp） |
| 最大出力電流 | 1.25 Ap（DC～50 Hz）、3.53 Ap / 2.5 Arms（50 Hz超） |
| 最大出力電力 | 547.1 Wp |
| ヒューズ | 10 A / 250 V |
| 電圧ゲイン | ×0～100（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 123.4 Ω以上（DC～50 Hz）、43.3 Ω以上（50 Hz超） |
| 出力インピーダンス | 0.625 Ω + 1.2 μH |
| スルーレート | 83 V/μs以上 |
| DCバイアス調整 | ±150 V（0.1 Vステップ／1 Vステップ） |
| 入力インピーダンス | 50 Ω / 100 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 電圧モニタ出力 | 100:1（出力に対し±5% FS） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、100 Vp-p時） |
| 出力電圧ドリフト | ±0.02 V以下 |
| リップルノイズ | 0.01 Vrms以下 |
| 出力インターフェース | BNC |
| 保護機能 | 短絡保護、過電圧保護、過温度保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
| 価格（税抜） | - |
