製品情報
最大出力電圧：160 Vp-p（±80 Vp）
最大出力電力：452 Wp
帯域幅（-3 dB）：DC～300 kHz
スルーレート：107 V/μs以上

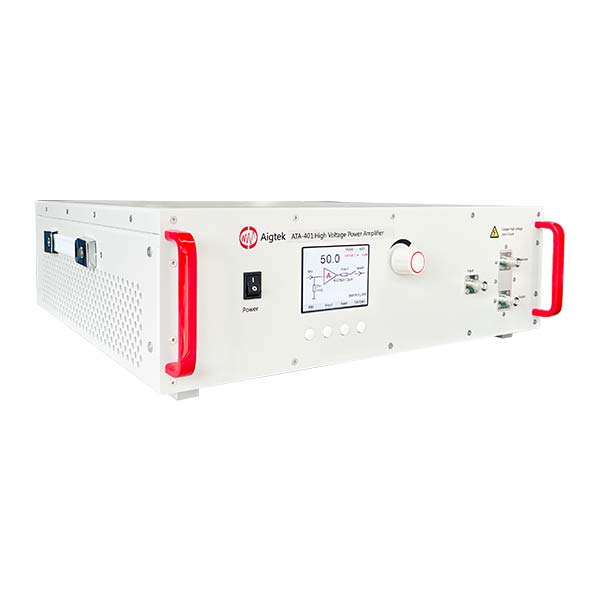

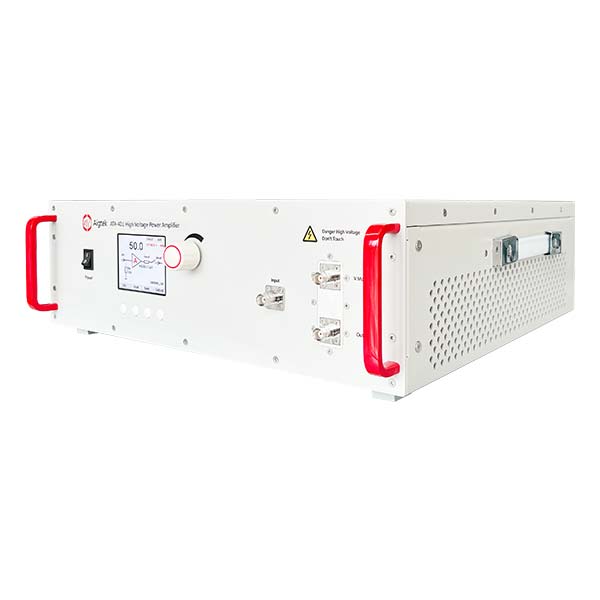

ATA-401は、AC信号およびDC信号の両方を増幅できるシングルチャンネル高電圧パワーアンプです。最大出力電圧160 Vp-p（±80 Vp）、最大出力電力452 Wpを実現し、高電圧負荷の駆動に適しています。
電圧ゲインはデジタル制御方式を採用しており、よく使用する設定値をワンタッチで保存できます。直感的で使いやすい操作性を備え、市販の各種信号発生器と組み合わせてシームレスな信号増幅を実現します。また、ワイドレンジ電源に対応しているため、世界各国の電源環境で使用可能です。
LCDディスプレイを搭載しており、装置の状態や各種パラメータをリアルタイムに表示します。視認性に優れ、直感的な操作が可能です。
電圧利得は×0～50の範囲でデジタル調整可能です。
粗調整：1ステップ
微調整：0.1ステップ
LCD表示との組み合わせにより、目的の出力電圧を迅速かつ高精度に設定できます。
入力端子にはBNCコネクタを採用しています。
入力インピーダンス
50 Ω
100 kΩ
入力振幅：0～10 Vp-p（最大）
高インピーダンスおよび低インピーダンスの信号源に対応します。
出力端子にはBNCコネクタを採用しています。
最大出力電圧：160 Vp-p（±80 Vp）
最大出力電流：5.65 Ap（50 Hz超）、4 Arms
非破壊検査（NDT）
軟磁性材料試験
トランス評価試験
各種半導体試験
| 型式 | ATA-401 |
|---|---|
| 出力タイプ | シングルエンド |
| 帯域幅（-3 dB） | DC～300 kHz |
| 最大出力電圧 | 160 Vp-p（±80 Vp） |
| 最大出力電流 | 2 Ap（DC～50 Hz）、5.65 Ap / 4 Arms（50 Hz超） |
| 最大出力電力 | 452 Wp |
| ヒューズ | 8 A / 250 V |
| 電圧ゲイン | ×0～50（0.1ステップ／1ステップ） |
| 負荷抵抗上限値（RL） | 39.75 Ω以上（DC～50 Hz）、13.91 Ω以上（50 Hz超） |
| 出力インピーダンス | 0.25 Ω + 0.6 μH |
| スルーレート | 107 V/μs以上 |
| DCバイアス調整 | ±75 V（0.1 Vステップ／1 Vステップ） |
| 入力インピーダンス | 50 Ω / 100 kΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz時） |
| 電圧モニタ出力 | 100:1（出力に対し±5% FS） |
| 全高調波ひずみ（THD） | 0.1%以下（1 kHz、100 Vp-p時） |
| 出力電圧ドリフト | ±0.02 V以下 |
| リップルノイズ | 0.01 Vrms以下 |
| 出力インターフェース | BNC |
| 保護機能 | 短絡保護、過電圧保護、過温度保護 |
| 信号グランド | 筐体および電源ラインの接地（アース）に接続 |
| 価格（税抜） | - |
