製品情報
型式：ATA-105B
帯域幅（-3 dB）：DC～5 MHz
最大出力電圧：25 Vp-p（±12.5 Vp）
最大出力電流：2 Ap
スルーレート：278 V/μs以上

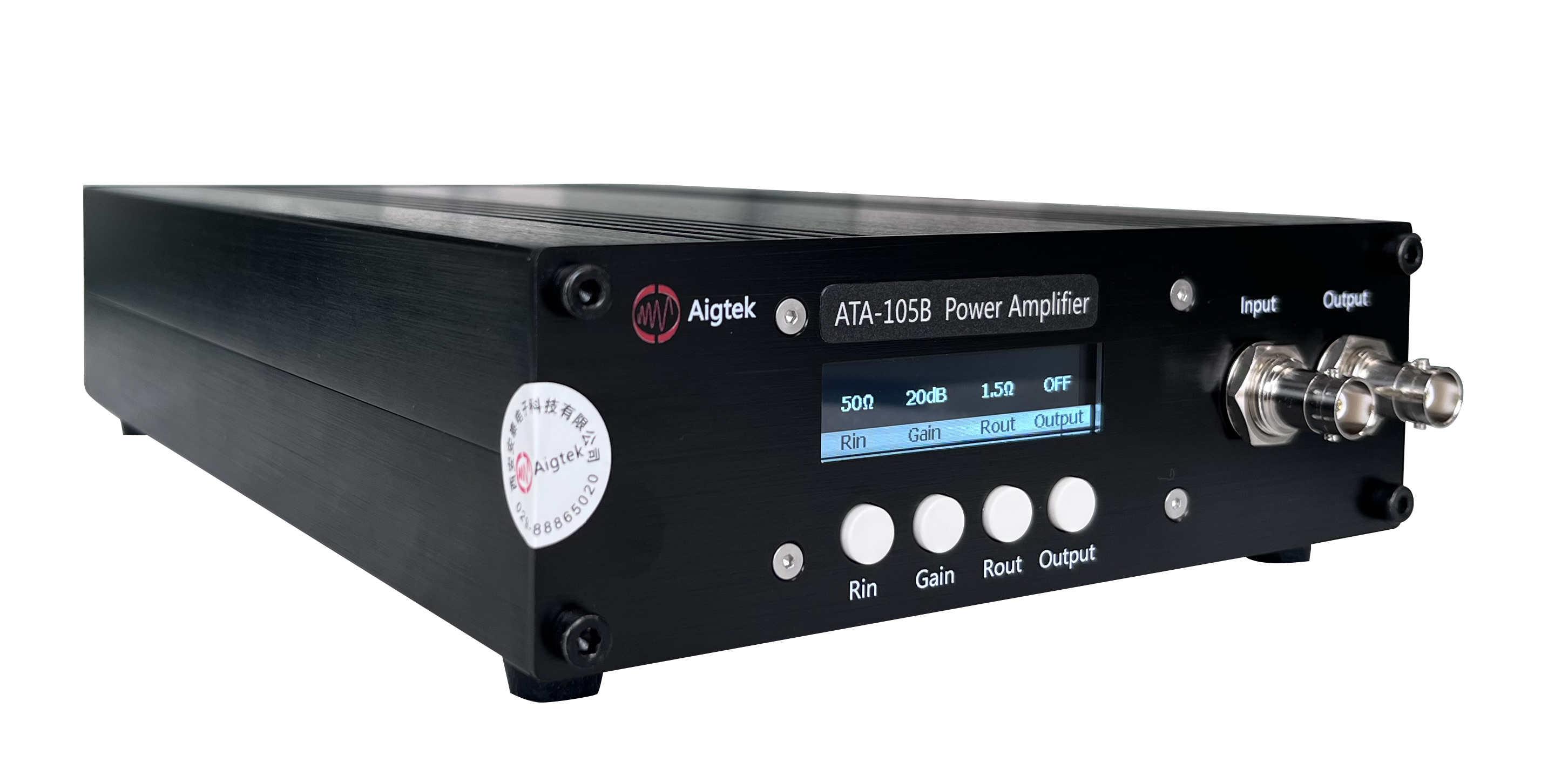

ATA-105Bは、AC信号およびDC信号の両方を増幅できるシングルチャンネルのパワーアンプです。最大出力電圧25 Vp-p（±12.5 Vp）、最大出力電力25 Wpを備え、市販の各種信号発生器と組み合わせてスムーズな信号増幅を実現します。

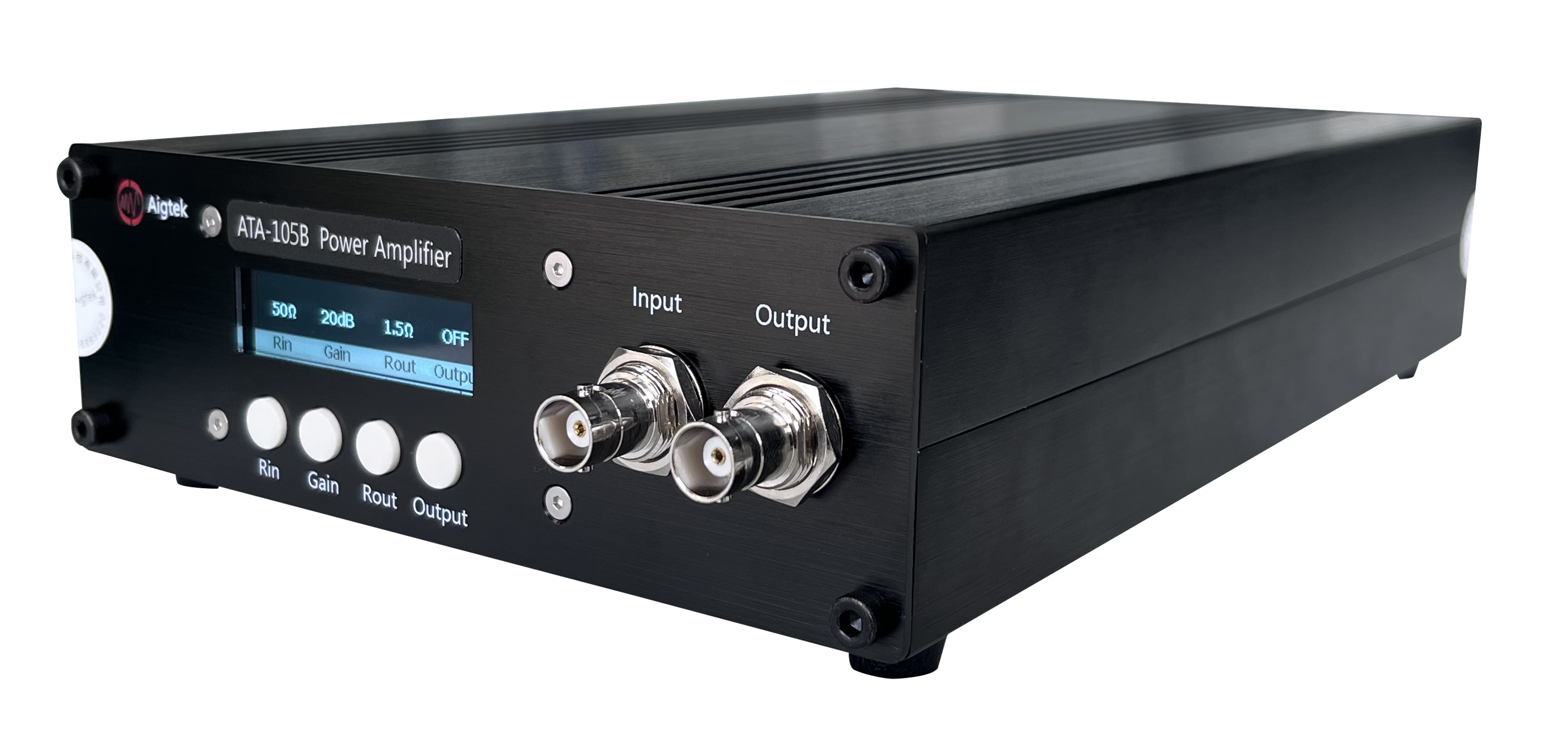

ATA-105BはLCDパネルディスプレイを採用しており、装置の状態や各種パラメータをリアルタイムに表示します。視認性が高く、直感的な操作が可能です。
電圧利得は0～20 dBの範囲で調整可能です。2 dB刻みで設定できるため、用途に合わせた細かなゲイン設定を容易に行えます。
入力端子にはBNCコネクタを採用しています。
入力波形振幅：0～10 Vp-p（最大）
入力インピーダンス：
50 Ω
1 MΩ
高インピーダンスおよび低インピーダンスの信号源の両方に対応しています。
出力端子にはBNCコネクタを採用しています。
大学・研究機関における電子回路試験
MEMS試験
超音波試験
電磁界駆動
圧電セラミック（ピエゾ素子）駆動
| 型式 | ATA-105B |
|---|---|
| 出力方式 | シングルエンド |
| 帯域幅（-3 dB） | DC～5 MHz |
| 最大出力電圧 | 25 Vp-p（±12.5 Vp） |
| 最大出力電流 | 1 Ap（DC～50 Hz）、2 Ap（50 Hz超） |
| 最大出力電力 | 25 Wp |
| ヒューズ | 2 A / 250 V |
| 電圧利得 | 0～20 dB（2 dBステップ） |
| 負荷抵抗RL下限 | 11 Ω以上（DC～50 Hz）、4.75 Ω以上（50 Hz超） |
| スルーレート | 278 V/μs以上 |
| 出力インピーダンス | 1.5 Ω / 50 Ω（カスタマイズ可能） |
| 入力インピーダンス | 50 Ω / 1 MΩ |
| 入力振幅 | 0～10 Vp-p（最大） |
| 出力電圧誤差 | ±3% FS以下（1 kHz） |
| 全高調波歪み（THD） | 0.5%以下（1 kHz、25 Vp-p） |
| 出力電圧ドリフト | ±0.2 V以下 |
| 信号対雑音比 | 60 dB以上 |
| 出力インターフェース | BNC |
| 保護機能 | 過電流保護機能 |
| 信号グラウンド | 筐体および電源ラインの接地（アース）に接続 |
