パワー・アンプ AIGTEK（ATA-101B）の特徴

主な仕様

帯域幅（-3 dB）：DC～1 MHz
最大出力電圧：25 Vp-p（±12.5 Vp）
最大出力電流：2 Ap
スルーレート：56 V/μs以上

概要

ATA-101Bは、AC信号およびDC信号の両方を増幅できるシングルチャンネルの理想的なパワーアンプです。最大出力電圧25 Vp-p（±12.5 Vp）、最大出力電力25 Wpを実現しており、市販の各種信号発生器と組み合わせてシームレスな信号増幅を行うことができます。

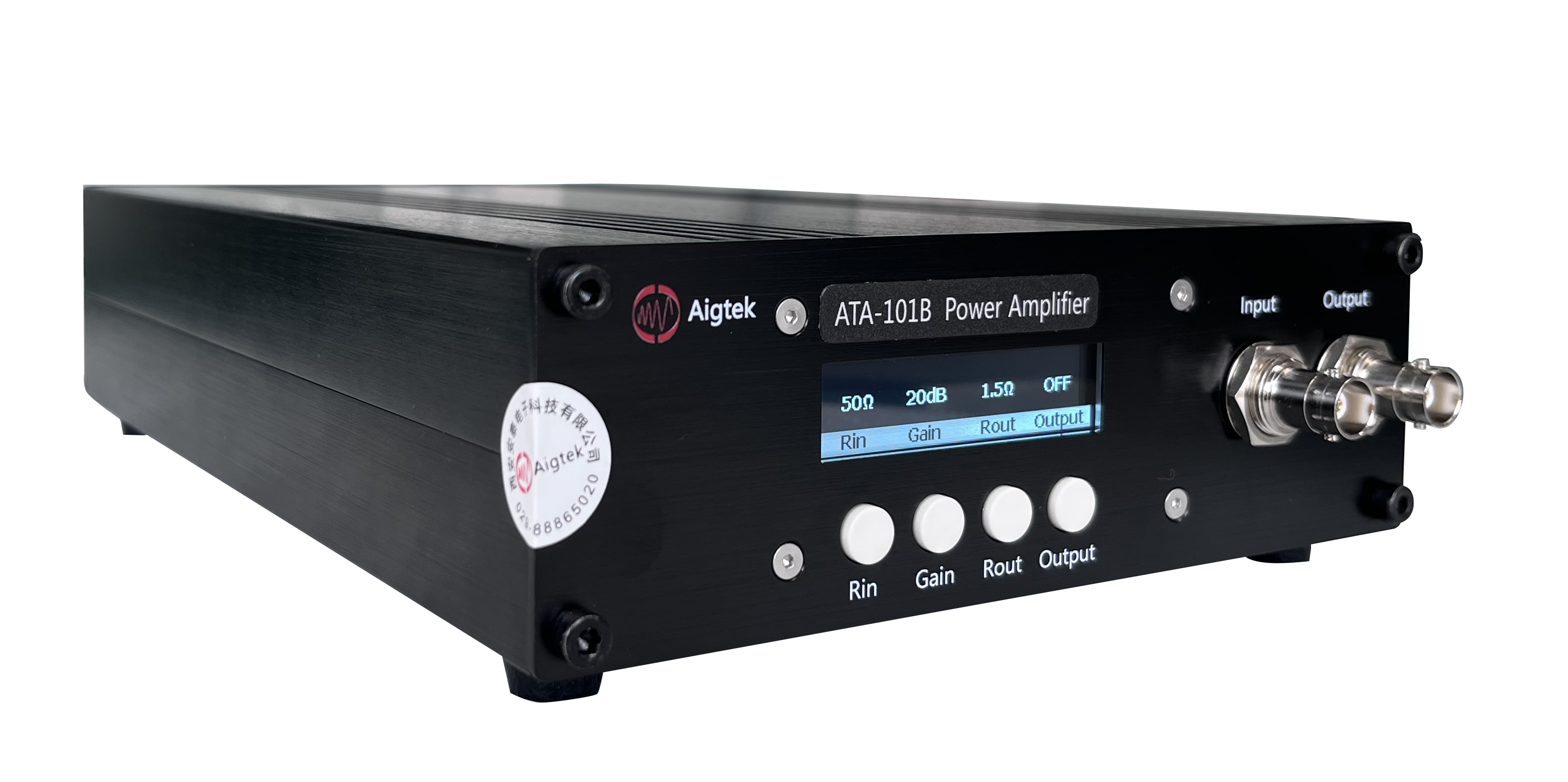

LCDパネル表示

ATA-101BはLCDパネルディスプレイを採用しており、装置の状態や各種パラメータをリアルタイムに表示します。視認性が高く、直感的な操作が可能です。

電圧利得

ATA-101Bは0～20 dBの電圧利得調整に対応しており、2 dB刻みで設定できます。用途や試験条件に応じて迅速にゲインを調整できます。

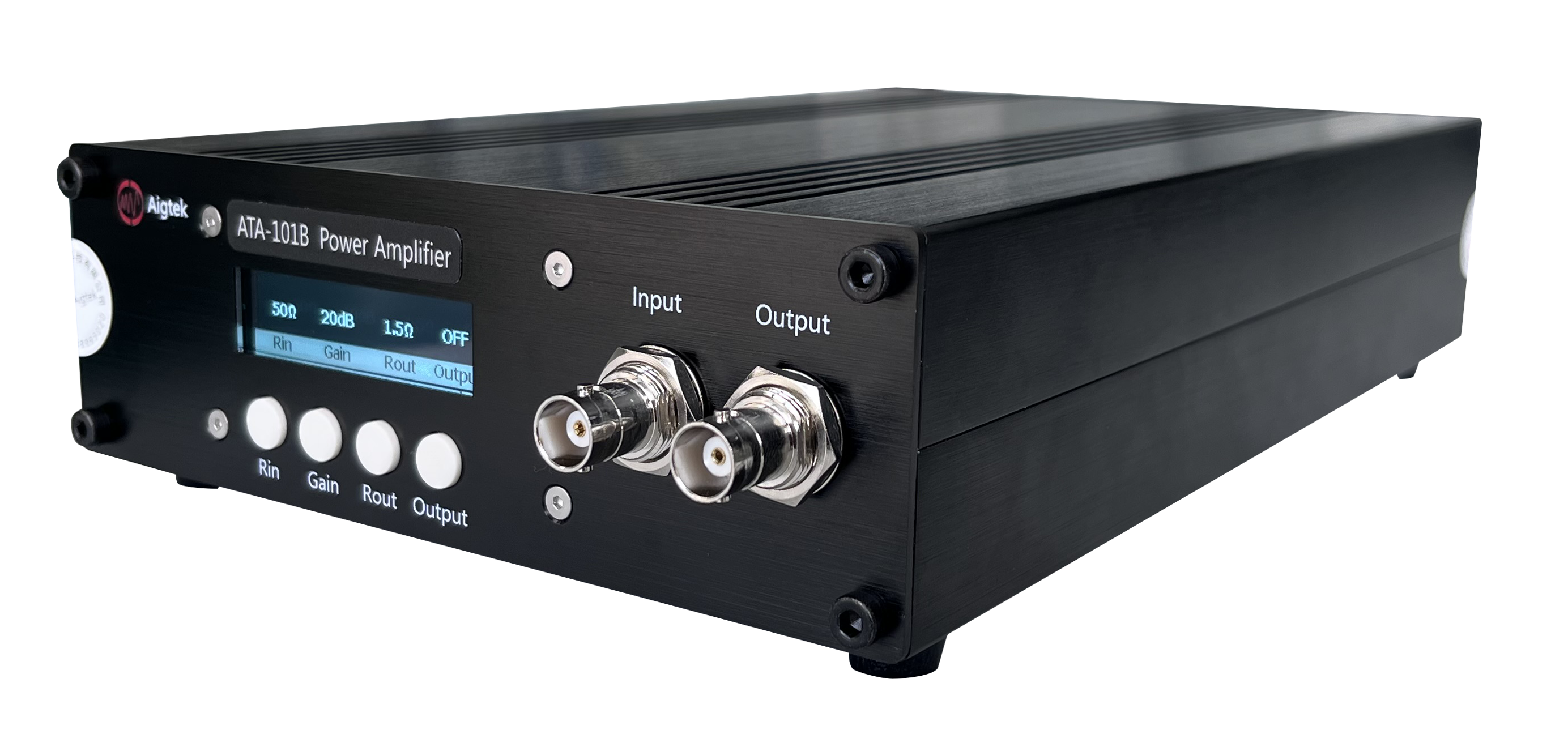

入力

入力端子にはBNCコネクタを採用しています。
入力波形振幅：0～10 Vp-p（最大）
入力インピーダンス：
50 Ω
1 MΩ
高インピーダンスおよび低インピーダンスの信号源に適切に対応できます。

出力

出力端子にはBNCコネクタを採用しています。

主な用途

大学・研究機関における電子回路試験
MEMS試験
超音波試験
電磁界駆動
圧電セラミック駆動（ピエゾ素子駆動）
