型式：VG-211S / VG-221S
自己温調に加えて常温仕様を選択可能に。オールステンレス構造で、安定した真空計測をコンパクトに実現
VG-211Sは常温タイプ、VG-221Sは55℃または100℃のセンサ部温調タイプに対応し、用途に合わせて選択できます。
自己温調型では最小クラス（※）のコンパクト設計です。
接ガス部にはSUS316Lを採用したオールステンレス構造を採用。
※VG-221S。2026年3月現在、(堀場エステック社調べ)
・ 除害ラインの圧力監視
・ 各種材料タンクの蒸気圧確認
・ 乾燥機：フリーズドライ工程の品質管理

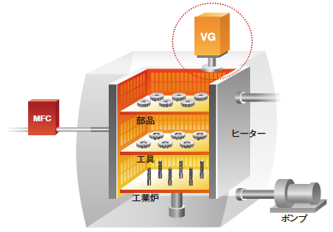

・ 真空熱処理炉のような各種真空装置の圧力監視
| 型式 | VG-211S | VG-221S | ||||||
|---|---|---|---|---|---|---|---|---|
| F.S.測定レンジ | 133.32 Pa（A） | 1.3332 kPa（A）13.332 kPa（A）133.32 kPa（A） | 133.32 Pa（A） | 1.3332 kPa（A）13.332 kPa（A）133.32 kPa（A） | ||||
| センサ部温調温度 | 常温（ヒータなし） | 55 ℃/100 ℃（自己温調） ※1 | ||||||
| 精度 ※2 | 0.5 %R.S. | 0.25 %R.S. | 0.5 %R.S. | 0.25 %R.S. | ||||
| 分解能 | 0.03 %F.S. | 0.01 %F.S. | 0.03 %F.S. | 0.01 %F.S. | ||||
| ゼロ温度係数 | 0.01 %F.S./℃ | 0.005 %F.S./℃ | 0.005 %F.S./℃ | 0.0025 %F.S./℃ | ||||
| スパン温度係数 | 0.05 %R.S./℃ | 0.03 %R.S./℃ | 0.03 %R.S./℃ | 0.02 %R.S./℃ | ||||
| 応答時間 | < 60 msec | |||||||
| 使用温度範囲 ※3 | 10～50 ℃ | |||||||
| 接ガス部材質 | SUS316L | |||||||
| 加圧限界 | 300 kPa（A） | 350 kPa（A） | 300 kPa（A） | 350 kPa（A） | ||||
| 出力信号 | 0～10 VDC 負荷抵抗：10 kΩ以上 | |||||||
| I/Oコネクタ | D-Sub 15pin | |||||||
| 電源電圧 | ＋15 VDC±5％, 0.1 A max. -15 VDC±5％, 0.1 A max. | ＋15 VDC±5％, 0.6 A max. -15 VDC±5％, 0.6 A max. | ||||||
| 24 VDC±5％, 2.4 W max. | 24 VDC±5％, 14.4 W max. | |||||||
| 暖機時間 | 15 分 | 60 分（55 ℃温調タイプ） 120 分（100 ℃温調タイプ） | ||||||
| オープンコレクタ出力 | 定格電圧：30 V 定格電流：50 mA | |||||||
| Re-Zero入力 | 無電圧接点入力 接点開放電圧：13 V 最大接点電流：1.3 mA | |||||||
| 標準継手 ※4 | KF16, 1/2 inch VCR Female, ICF34, 1/4 inch VCR Female | |||||||
