デジタル・オシロスコープ │ テレダイン・レクロイ（T3DSO724HD）の特徴

製品概要

テレダイン・テストツール T3DSO700HD デジタルオシロスコープは、70MHz、100MHz、200MHzの帯域幅で提供され、最大記録長は100Mpts/ch、4つのアナログチャンネルに加え、オプションで16のデジタルチャンネルによる混合信号解析機能を備えています

T3DSO700HDシリーズは最新技術を採用し、通常モードで最大120,000 wfm/s、シーケンスモードで500,000 wfm/sの波形捕捉速度を実現。256階調の輝度表示機能に加え、色温度表示モードを備えます。さらに高感度・低ジッタの革新的なデジタルトリガシステムを搭載。トリガシステムはシリアルバストリガを含む複数の強力なトリガモードをサポート。履歴波形記録、検索・ナビゲーション機能、マスクテスト、ボード線図、電力解析などのツールにより、拡張波形記録の取得・保存・解析が可能です。豊富な測定・演算機能、50MHz任意波形発生器オプション、シリアルデコード機能もT3DSO700HDの特徴です。
7インチディスプレイの静電容量式タッチスクリーンはマルチタッチジェスチャーに対応し、ユーザーフレンドリーなUI設計と相まって操作効率を大幅に向上させます。
マウス操作やLAN経由のリモートWeb制御もサポートしています。

12ビット高分解能

12ビット解像度では、波形のノイズが少なく、より詳細な情報を表示します。

低ノイズフロア：200MHz帯域幅でわずか70μVrms

0.5 % DC ゲイン確度

異なる観察ニーズに対応するオプションフォント

大きいフォントサイズ、デバイスでの使用に適しています。

小さいフォントサイズ、精緻な表示、VNCなどの大画面表示シナリオに適しています。

高波形更新レート

最大120,000 wfm/sの波形更新レートにより、オシロスコープは異常なイベントや発生確率の低いイベントを容易に捕捉できます。
シーケンスモードでは、波形捕捉レートは500,000 wfm/sに達します。

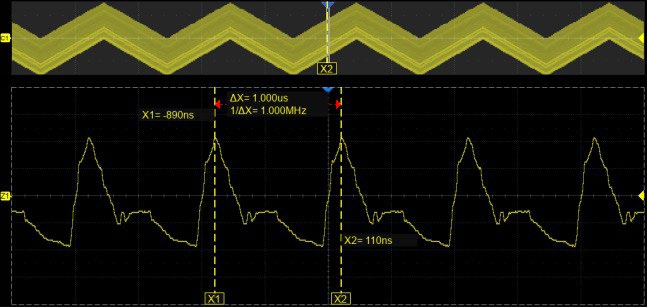

ロングメモリ

ハードウェアベースのズーム技術と最大100 Mptsの記録長を活用することで、ユーザーはサンプリングレートを損なうことなく低速なタイムベースを選択し、
その後素早くズームインして関心領域に焦点を合わせることができます。

複数のトリガー機能

Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold,Delay, serial trigger.

高度な数学関数

従来の演算（+, -, X, /）に加え、FFT、積分、微分、平方根などがサポートされています。より複雑な演算には数式エディタが利用可能です。
4つの数学トレースが利用可能です。

ハードウェアアクセラレーションによるFFTは最大2 Mptsの演算をサポートします。これにより高速リフレッシュレートで高周波分解能を実現します。
FFT機能は様々なウィンドウ関数にも対応し、多様なスペクトル測定ニーズに適応可能です。パワースペクトル観測の異なる要件に対応するため、
3つのモード（通常、平均、最大値保持）を用意しています。自動ピーク検出とマーカー機能をサポートします。

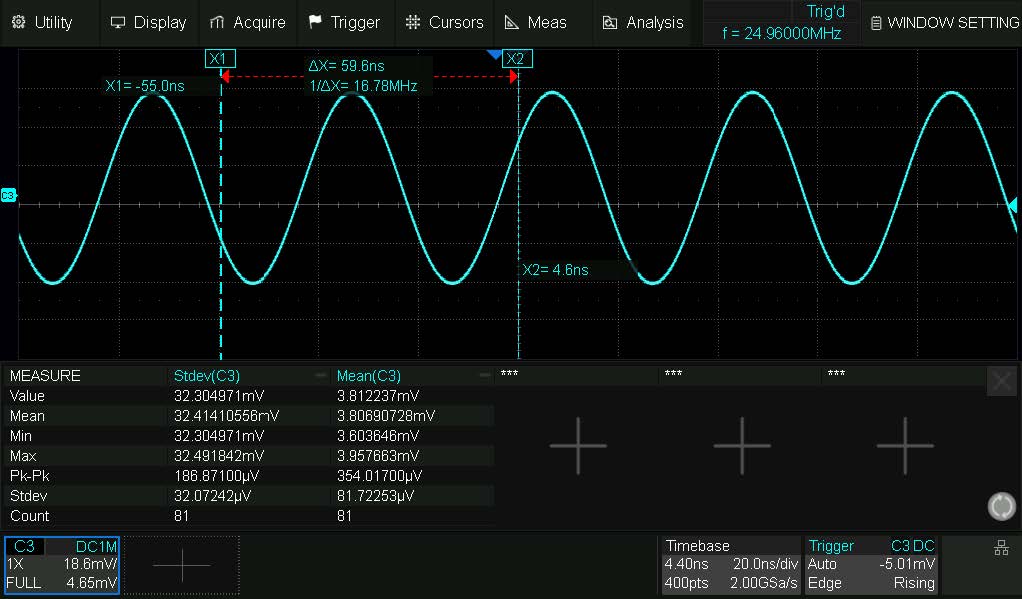

各種パラメータの測定

パラメータ測定には4つのカテゴリ（水平、垂直、その他、CH遅延）が含まれ、合計50種類以上の測定が可能です。
測定は指定されたゲート期間内で実行できます。Mathフレーム、リファレンスフレーム、履歴フレームでの測定をサポートしています。

パラメータ統計関数

統計は現在の値、最大値、最小値、標準偏差、平均値を表示します。ヒストグラムによりパラメータの確率分布を表示可能です。
トレンドとトラックによりパラメータ値と時間の関係を表示できます。
周期などの水平パラメータについては、最初の値のみを計算するのではなく、全結果をフレームから抽出します。
これにより水平測定の統計処理が大幅に高速化され、ヒストグラムとトラックを用いたフレーム単位での分布観察が可能となります。

ヒストリーモード

ヒストリーモードは最大80,000フレームの波形を記録できます。記録は自動的に実行されるため、お客様はいつでも履歴波形を再生して異常事象を観察し、
カーソルや測定機能を用いて関心領域を迅速に特定できます。

サーチ&ナビゲート

ユーザーが指定したイベントをフレーム内で検索できます。検索によってフラグが立てられたイベントは、ナビゲート機能を使用して自動的に呼び戻すことが可能です。
また、時間（遅延位置）や履歴フレームによるナビゲーションも行えます。

シーケンスモード

セグメントメモリ収集は、波形を複数のメモリセグメント（最大80,000個）に保存します。各セグメントにはトリガーされた波形とデッドタイム情報が格納されます。
セグメント間の間隔は最小2マイクロ秒まで設定可能です。すべてのセグメントは履歴機能を使用して再生できます。

シリアルバスデコード

デコードされた文字をイベントリストを通じて表示します。バスプロトコル情報を表形式で素早く直感的に表示できます。
I²C、SPI、UART、CAN、LINに対応しています。

ハードウェアベースの高速マスクテスト機能

このオシロスコープはハードウェアベースのマスクテスト機能を搭載し、毎秒最大80,000回の合格/不合格判定を実行します。
ユーザー定義のテストテンプレートを容易に生成でき、トレースマスク比較を提供するため、長期信号監視や自動化された生産ライン試験に適しています。

組み込みマスクエディタアプリケーションは、カスタムマスクの作成を支援します。

ボード線図

T3DSO700HDはUSB AWGモジュールを制御し、独立したTeledyne Test Tools T3AFGを制御してデバイスの振幅・位相周波数応答をスキャンし、
データをボード線図として表示できます。また、電源制御ループ応答（PSRR）を正確に測定するための可変レベルモードも備えています。

電力解析

パワー分析オプションは、スイッチング電源およびパワーデバイス設計における測定効率を大幅に向上させる、包括的なパワー測定・分析機能を提供します。

デジタルチャネル（オプション）

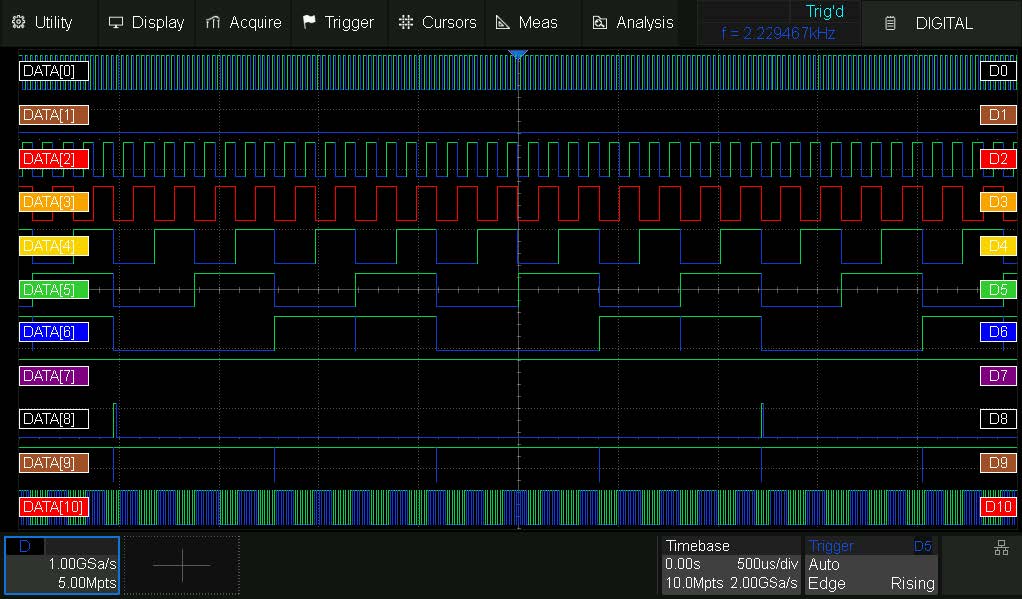

4つのアナログチャンネルと16のデジタルチャンネルにより、ユーザーは1台の機器で波形を取得・トリガし、パターンを分析することが可能である。

USB AWGモジュール（オプション）

USB波形発生器は、最大50MHzの周波数と±3Vの振幅を持つ波形を出力できます。6種類の基本波形に加え、複数の事前定義波形およびユーザー定義の任意波形をサポートしています。
